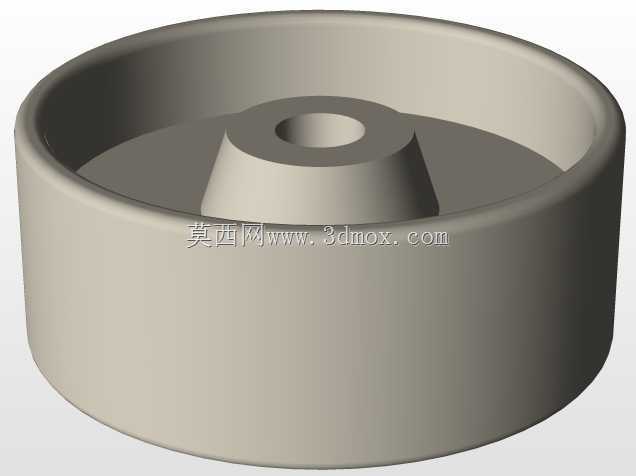

带中心凸台筒状回转类机械零件结构

　　这类带中心凸台的筒状回转零件，在轻工输送、小型传动机构里的应用场景十分常见，多数时候作为带轮、张紧轮或者小型储线轮的基体结构使用，日常接触到的包装设备送料机构、纺织机械走线组件、小型输送机的从动轮组里，都能见到同结构构件的身影。从实际用途来看，该结构外侧的圆柱面可直接缠绕柔性传动件，或是套装橡胶外圈作为摩擦传动的接触面，中间的锥台过渡凸台主要承担结构加强的作用，避免中心安装孔位置在受径向载荷时出现应力集中导致的开裂问题，中心的通孔则是用来穿装固定轴，通过间隙配合或者过渡配合将整个构件安装在机架的固定销轴上，实现绕轴回转的功能。

　　从设计思路层面拆解这个结构，首先要明确的是回转类零件的成型逻辑，这类对称结构优先采用旋转特征生成主体，能够最大程度保证壁厚均匀性，避免后续注塑或者铸造成型时出现缩孔、变形等缺陷。外侧筒壁的高度需要根据实际缠绕的传动件宽度来确定，通常要比传动件的有效宽度宽出2到3毫米，防止传动件在运转过程中出现滑脱的情况；筒壁的厚度则要结合构件的承载需求来定，若是作为轻载场合的张紧轮使用，壁厚控制在3到5毫米即可满足强度要求，若是需要传递较大扭矩的带轮结构，壁厚可适当增加到6到8毫米，同时在筒壁内侧和中心凸台之间增设辐射状的加强筋，进一步提升整体的抗扭刚度。

　　中心凸台的锥面过渡设计是整个结构的细节关键，锥面的斜度通常设置在15度到30度之间，这个角度范围既能够保证应力平滑传递，不会在凸台和筒底的交接位置出现直角应力集中点，也能在成型加工时方便脱模，减少模具加工的复杂度。中心安装孔的尺寸需要和配套的固定轴做匹配设计，孔的内壁要根据使用需求选择是否加工键槽，若是仅作为从动回转的张紧轮使用，孔和轴之间采用间隙配合，不需要额外加工键槽，构件可绕轴自由转动；若是需要和轴同步回转传递动力，则要在孔内加工对应规格的键槽，通过平键实现轴和构件的周向固定。

　　关于外形尺寸和安装边界的考量，整个构件的最大外径是决定传动比的核心参数，在设计时需要结合传动系统的转速要求计算确定，外径的公差通常控制在h7级别，保证套装外圈或者缠绕传动件时的配合精度。构件的总高度要和安装位置的预留空间匹配，安装后构件的端面和周边机架结构之间要留出至少1毫米的间隙，避免运转过程中出现摩擦干涉。中心凸台的顶端高度要略低于外侧筒壁的上端面，这样的设计一方面能够避免安装时凸台和端盖等固定件出现干涉，另一方面也能在筒体内预留出一定的空间，用来存储润滑脂，减缓安装孔和固定轴之间的磨损，延长构件的使用寿命。

　　在实际建模过程中，这类对称结构可以先绘制过中心轴线的半截面草图，通过旋转凸台特征一次性生成主体结构，之后再对各个交接位置做圆角处理，圆角半径通常取壁厚的0.2到0.3倍，进一步降低应力集中的影响。如果需要做轻量化设计，还可以在筒底的非承载位置开设均匀分布的减重孔，减重孔的位置要避开中心凸台的受力区域，孔的边缘同样要做圆角过渡，避免开孔位置出现应力集中导致的结构失效。整个结构的设计不需要复杂的曲面特征，所有特征都围绕回转对称的核心逻辑展开，既能够满足实际使用的强度和功能要求，也能最大程度降低加工制造的难度，适配注塑、铸铝、机加工等多种加工工艺，在不同载荷等级的应用场景下都能通过调整壁厚、加强筋结构快速完成适配修改。
