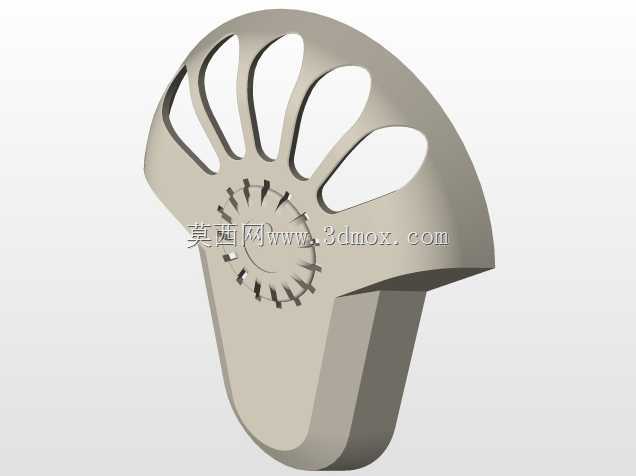

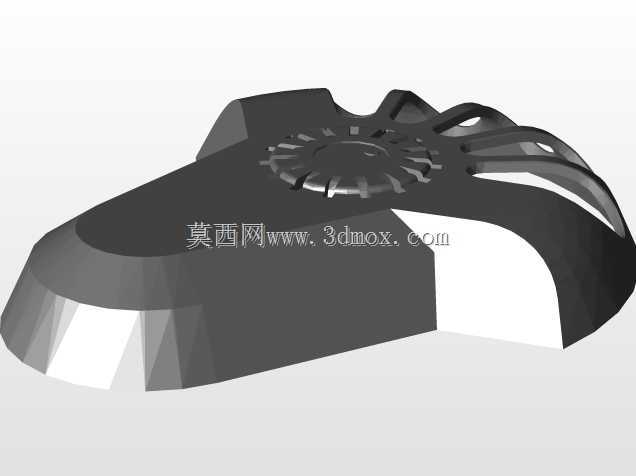

带放射镂空槽的异形曲面结构件

　　在日常的机械结构设计工作里，这类带放射状镂空的异形曲面构件，常出现在需要兼顾减重、通风导流与外观装饰性的设备部位，比如小型通风设备的导流端盖、手持动力工具的散热护罩、轻工设备的外观装饰结构件上，实际使用时既可以通过镂空区域形成流体的导流通道，也能在不影响结构强度的前提下大幅降低零件自重，同时规整的放射造型也能满足设备的外观设计需求。

　　做这个结构的建模时，首先要敲定的是整体的安装基准，底部的平直安装面是整个零件的装配定位基准，这个面需要预留足够的接触面积，保证和配套基座装配时的贴合度，避免安装后出现应力集中的问题。主体的曲面轮廓需要先通过草绘勾勒出侧面的异形轮廓线，再通过曲面拉伸或者放样生成基础实体，这里要注意曲面的曲率过渡要顺滑，不能出现曲率突变的折角，否则后续做抽壳操作时很容易出现壁厚不均甚至特征失败的问题。

　　放射状的镂空槽是这个结构的核心特征，做这部分的时候不需要逐个绘制单个槽的轮廓，只需要先确定中心的基准轴，再绘制单个槽的草绘轮廓——单个槽是从中心区域向外逐渐变宽的水滴形，靠近中心的位置槽宽较窄，边缘位置槽宽放大，这样的设计既符合流体从中心向外扩散的导流逻辑，也能保证相邻槽之间的筋条宽度均匀，避免局部筋条过窄导致结构强度不足。单个槽的特征做完之后，通过圆周阵列的方式围绕中心轴阵列，阵列的数量要根据整体的外轮廓尺寸调整，保证每个槽之间的间距一致，筋条的受力均匀。中心区域的齿状凸台结构，是用来和配套的转轴或者定位件配合的，这部分的齿形尺寸要和配合件的卡槽尺寸匹配，保证装配时的定位精度，同时齿根位置要做小圆角过渡，避免应力集中导致齿部断裂。

　　抽壳操作是这个零件建模里需要重点注意的环节，因为整体是异形曲面结构，抽壳的壁厚要保持均匀，通常这类结构件的壁厚设置在1.5-2.5mm之间，具体要根据零件的使用材质调整，如果是用塑料注塑成型，壁厚要尽量保持一致，避免出现壁厚差导致的注塑缩痕；如果是金属钣金或者机加工件，壁厚可以根据受力需求适当调整，但镂空槽的边缘位置要做倒角处理，去除锐边，避免装配或者使用过程中划伤操作人员。

　　从安装边界来看，这个零件的底部平直段是主要的安装区域，设计时要在这个区域预留对应的安装孔位，孔位的位置要避开内部的筋条和镂空结构，保证安装时紧固件有足够的连接空间，同时安装面的平面度要控制在合理公差范围内，避免装配后出现零件翘起的问题。整体的外轮廓尺寸要适配配套设备的安装空间，放射状镂空的最外边缘不能超出设备的外壳边界，避免和其他零部件发生运动干涉。

　　实际应用中，这类结构如果用在通风散热场景，镂空槽的导流方向要和设备内部的流体流向匹配，保证气流可以顺着槽体顺畅导出，提升散热效率；如果用做外观装饰件，表面的曲面光洁度要达到相应的要求，镂空槽的边缘要做抛光处理，避免出现毛刺影响外观质感。建模过程中用到的镜像、圆周阵列等特征操作，本质上都是为了提升建模效率，同时保证特征的对称性，避免手动逐个绘制特征出现的尺寸偏差，这类对称特征的建模思路也可以复用在其他带放射状、圆周对称结构的零件设计上，比如叶轮、端盖、装饰护罩等类似结构的设计工作中。
