高精度医用弯头夹持镊子三维建模作品

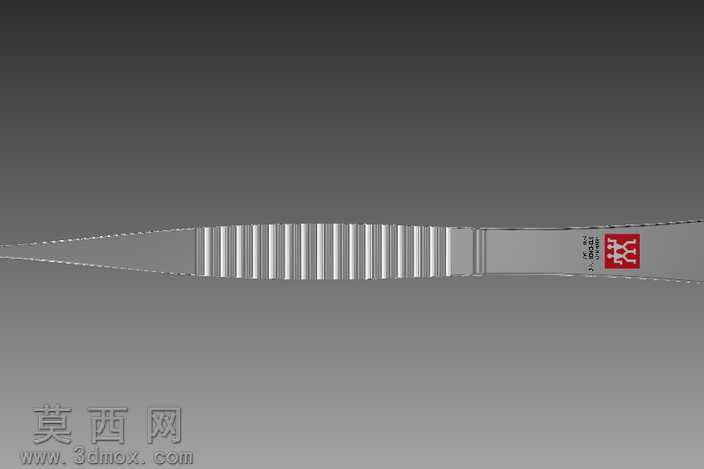

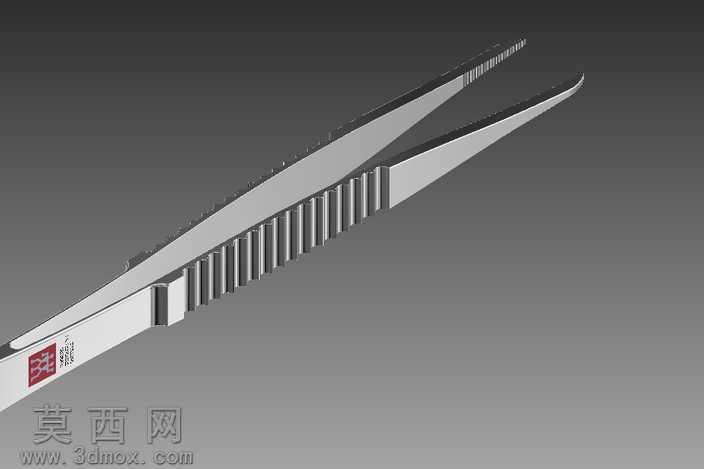

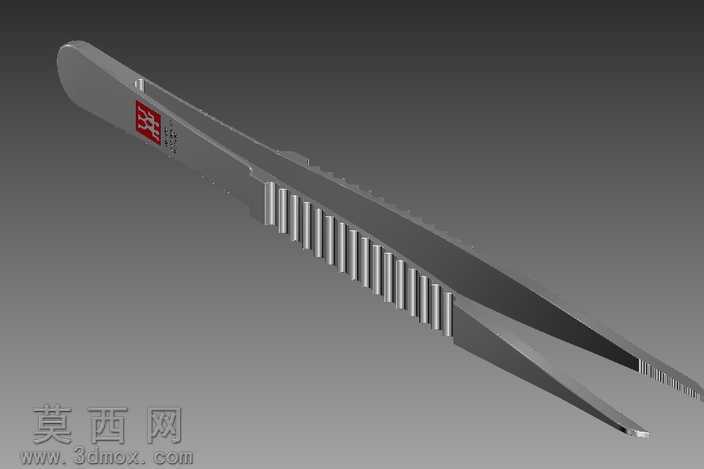

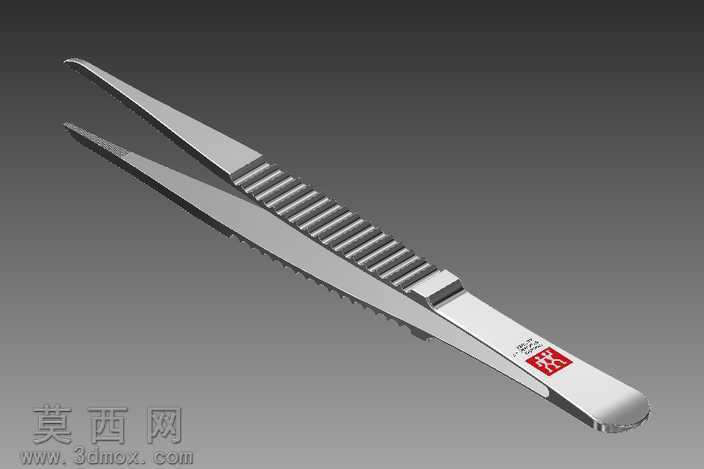

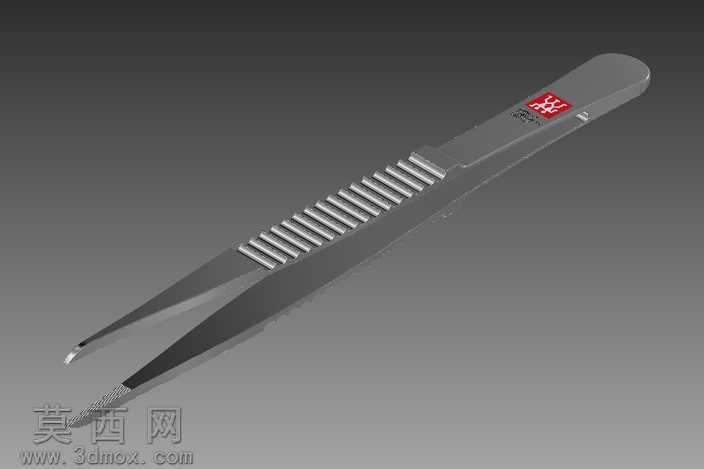

本作品为弯头夹持镊子的高精度三维建模成果，建模过程中首先对实体镊子的整体结构进行拆解分析，将模型划分为镊尖、镊臂、防滑齿纹、限位凸块、尾端标识区五个核心结构模块，采用自底向上的建模逻辑逐步搭建。建模阶段首先绘制镊臂的主体轮廓草图，通过放样特征生成镊臂的基础曲面，精准还原镊臂从尾端到镊尖逐渐收窄的渐变弧度，保证两片镊臂的对称度误差控制在0.02mm以内，符合实体镊子的开合受力结构要求。针对镊尖的弯头夹持结构，采用多段样条曲线拟合弯头的弯折角度，对镊尖的咬合接触面做微纹理处理，还原实体镊子镊尖的细密防滑齿结构，保证夹持细小物件时的摩擦力表现。镊臂中段的防滑齿纹区域采用线性阵列特征生成等距分布的横向凹槽，对凹槽边缘做0.1mm的圆角过渡处理，还原金属冲压成型后的自然倒角效果，避免尖锐棱角带来的视觉失真。两片镊臂之间的限位凸块采用凸台特征搭建，精准匹配凸块的卡合位置，还原镊子开合到最大角度时的限位结构，保证模型的结构逻辑与实体产品完全一致。材质渲染阶段为模型赋予哑光不锈钢材质，调整材质的粗糙度参数至0.3，金属度参数至0.9，还原医用不锈钢镊子的半哑光金属质感，对镊尖的咬合面做轻微的粗糙度提升处理，模拟长期使用后的细微磨损效果；尾端的品牌标识区域采用贴图叠加的方式，还原标识的印刷质感，同时对标识边缘做轻微的模糊处理，避免贴图过于突兀。场景搭建采用渐变灰色背景，添加三点布光系统，主光源从左上方45度角照射，突出镊臂的曲面弧度与防滑齿纹的凹凸质感，辅光源从右侧补光消除暗部死黑，背光源勾勒模型的整体轮廓，最终渲染效果清晰展现镊子的所有结构细节，模型可用于工具类产品展示、五金配件结构教学、医用工具科普演示等多个场景，整体建模精度满足工业级展示与结构分析的使用要求。
