6毫米规格杆端关节轴承三维建模作品

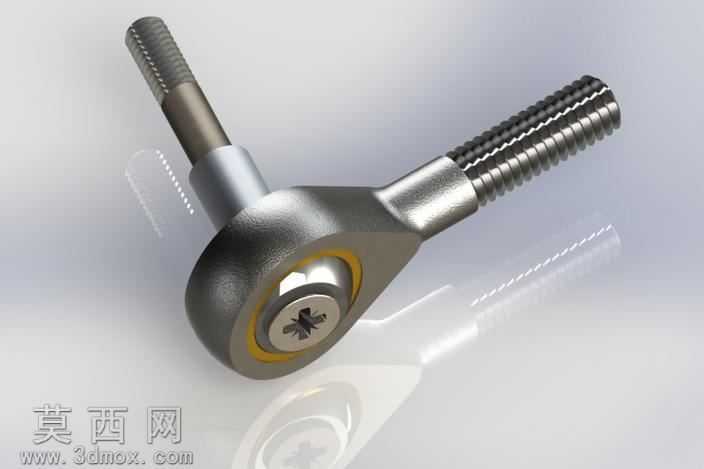

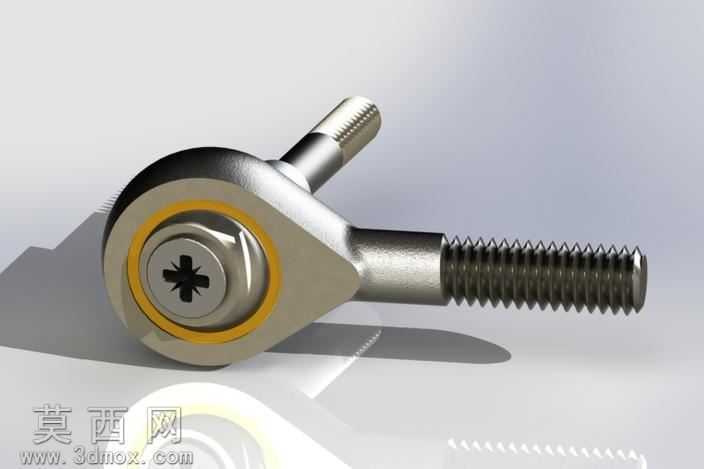

本作品为6毫米规格杆端关节轴承的三维建模成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以杆端球体铰接核心为基准，绘制球头内圈的旋转轮廓，通过旋转凸台命令生成内圈基础实体，同步完成内圈中心一字槽的切除特征，还原紧固件安装的结构细节。随后构建外圈球窝结构，通过球面配合公差的参数设定，保证内外圈铰接转动的合理间隙，外圈外侧设计杆体连接结构，一端为外螺纹杆身，建模时精准还原螺纹牙型的螺旋扫描特征，保证螺纹参数符合6毫米杆端的标准尺寸，另一端为光杆过渡段，通过圆角命令处理杆身与外圈的连接过渡位置，避免应力集中的结构缺陷。材质与渲染阶段，针对杆端轴承的金属材质特性，为整体零件赋予合金钢材质，调整金属材质的粗糙度参数，区分螺纹杆身的机加工纹理与球头外圈的哑光金属质感，在铰接位置添加黄色密封衬垫的材质表现，还原实物的密封结构细节，渲染时采用三点布光方案，主光源从侧上方投射突出金属零件的轮廓高光，辅助光源补全暗部细节，背景采用浅灰渐变底色，清晰呈现零件的整体结构与细节特征。结构设计上严格遵循杆端关节轴承的实际工作原理，球头与球窝的铰接结构可实现多自由度摆动，两端杆体分别设置外螺纹与光杆连接端，适配不同的安装场景，建模过程中对所有配合面进行公差校验，保证铰接转动无卡滞、连接结构强度符合设计要求，整体模型结构完整，细节还原度高，可用于机械传动结构的装配演示、运动仿真以及相关连接件的设计参考。
