开放式座舱轻型越野皮卡车身结构设计

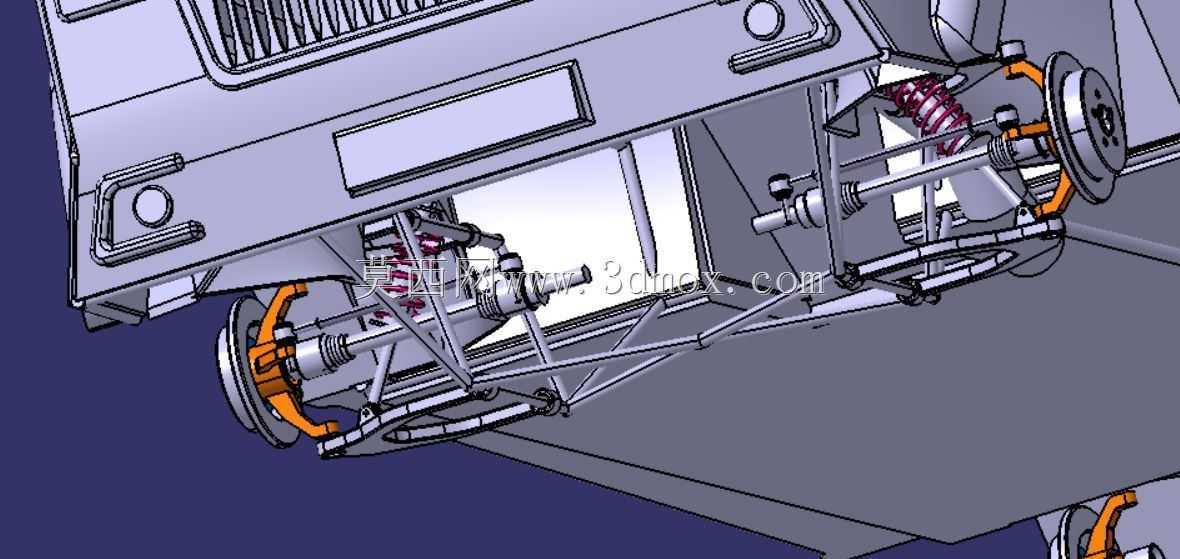

　　该结构设计针对非铺装路面短途轻型载运场景打造，适配野外作业、户外穿越、小型物资转运等使用需求，整体采用开放式座舱布局，取消了传统车型的封闭车顶结构，在降低整车整备质量的同时，能够适配复杂路况下的快速上下车、大件异形物资临时搭载需求，相比同载重级别的封闭座舱车型，空间灵活性提升明显。从结构设计逻辑来看，整车采用非承载式车身框架思路，底盘主纵梁采用变截面矩形管焊接结构，前后悬长度经过针对性压缩，接近角与离去角参数预留充足，能够应对坡度35度以内的非铺装路面攀爬需求，轮拱位置预留了大行程悬架的运动干涉边界，适配螺旋弹簧搭配双向阻尼减震器的悬架配置，能够在颠簸路面有效过滤路面冲击，保证车轮接地附着力。车身覆盖件采用分块式可拆卸设计，

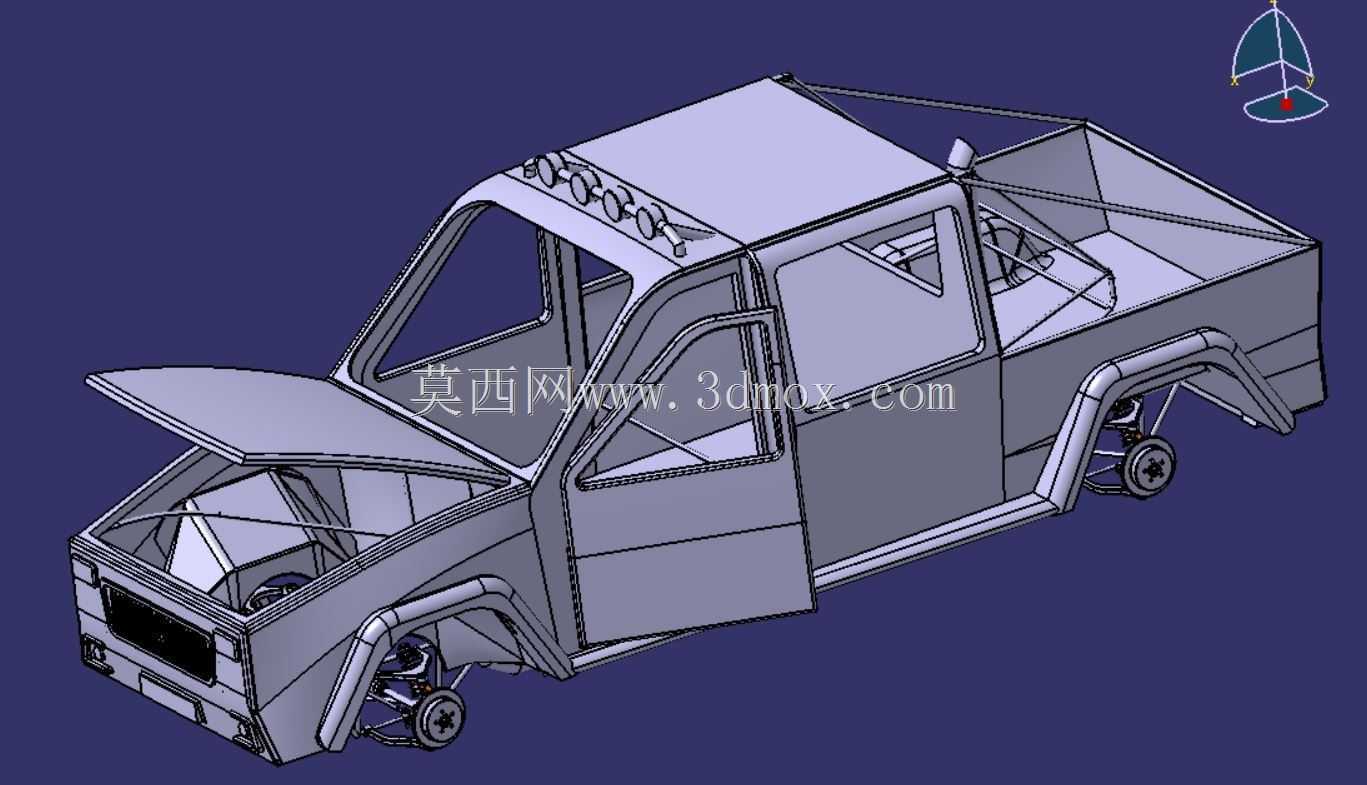

　　前舱盖采用前翻式开启结构，开启角度可达75度，完全露出前舱动力总成安装空间，预留了直列四缸动力单元、散热模块、管线束的布置间隙，维修操作空间充足，无需额外拆解周边覆盖件即可完成常规维保作业。车门采用无框式单开门结构，铰链安装点直接与座舱侧围加强梁连接，门锁位置预留了电控锁体的安装位，车门开启角度可达68度，方便驾乘人员穿戴户外作业装备时上下车，同时车门内侧预留了内饰板安装卡扣位、车窗升降机构的安装空间，可根据使用需求选择加装半高透明挡风板或者全封闭车门组件。车顶前部预留了四组辅助照明灯具的安装支架，支架直接与前围上横梁连接，能够承受越野工况下的持续振动，避免灯具松动脱落，后货厢采用栏板式结构，货厢地板采用花纹钢板冲压结构，

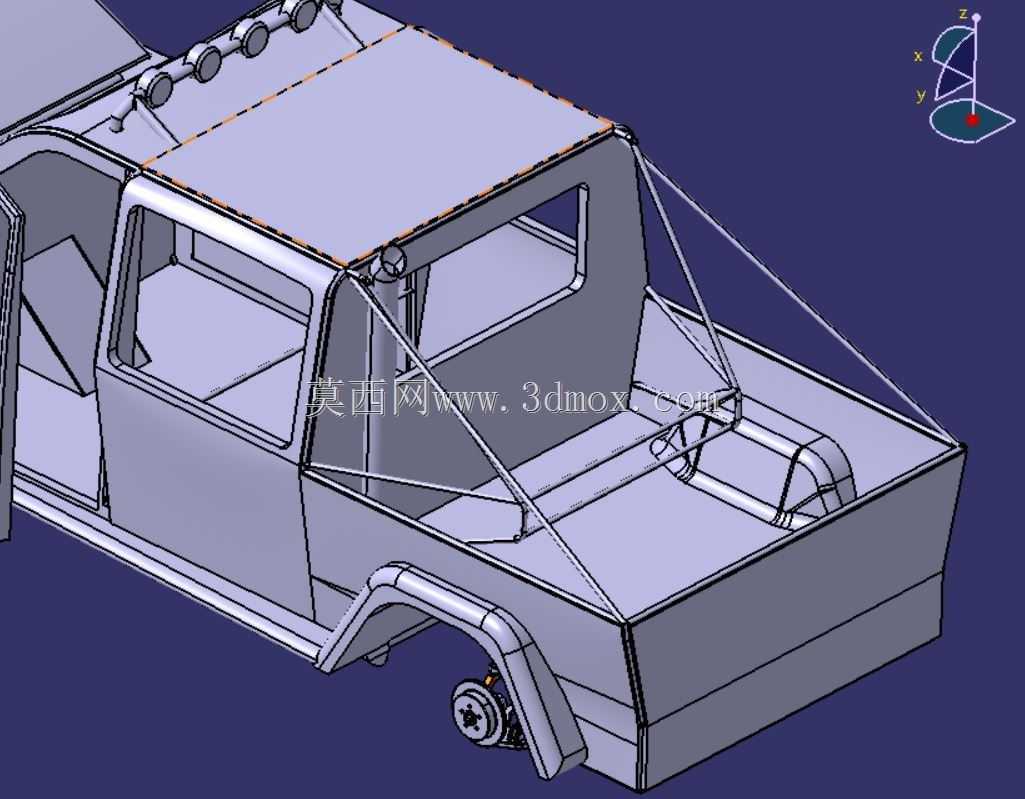

　　前部与座舱后围加强梁刚性连接，两侧栏板预留了捆绑锚点的安装孔位，可固定不同规格的捆绑带，满足零散物资、户外装备的固定需求，货厢上部预留了防滚架的安装接口，可快速加装管式防滚结构，在车辆发生侧翻时为座舱区域提供有效防护空间。整车外形尺寸控制在紧凑型区间，轴距适配窄路掉头、林间穿行的使用需求，整车宽度控制在1.8米以内，能够通过乡村非硬化窄路、林间作业道等受限通行场景，最小离地间隙预留280毫米，能够覆盖石块路、浅滩、坑洼路面的通行需求，避免底盘部件与路面凸起发生磕碰。转向系统采用齿轮齿条式结构，转向管柱预留了角度调节的安装空间，适配不同身高驾乘人员的操作习惯，制动系统管路沿底盘纵梁内侧布置，避开了底盘下部的磕碰风险区域，

　　管线固定卡扣间隔控制在300毫米以内，避免越野工况下管线晃动磨损。座舱内部预留了双座椅的安装位，座椅安装点采用加强板焊接结构，能够承受大冲击工况下的载荷，座椅后部预留了防滚架连接点，可直接对接后期加装的防滚结构，仪表台区域预留了常规仪表、控制开关、多媒体设备的安装开孔，可根据使用场景灵活配置功能组件。前轮轮距与后轮轮距保持一致，轮拱位置的覆盖件采用圆弧过渡设计，避免大行程悬架压缩时轮胎与轮拱发生干涉，前后保险杠采用管式结构直接与车架纵梁连接，相比传统塑料覆盖式保险杠，抗冲击能力更强，能够承受低速碰撞、灌木剐蹭等户外场景的损伤，前保险杠位置预留了绞盘安装位，可加装额定拉力4吨以内的电动绞盘，满足自救与简易救援的使用需求。整车焊接位置均预留了焊缝打磨余量，所有外露金属结构件均预留了防腐涂层的处理间隙，可通过电泳、喷塑等工艺提升户外使用场景下的抗腐蚀能力，所有安装孔位均采用统一规格的螺纹标准，方便后期维护更换配件，降低运维成本。
