带轴孔燕尾槽式定位支撑构件

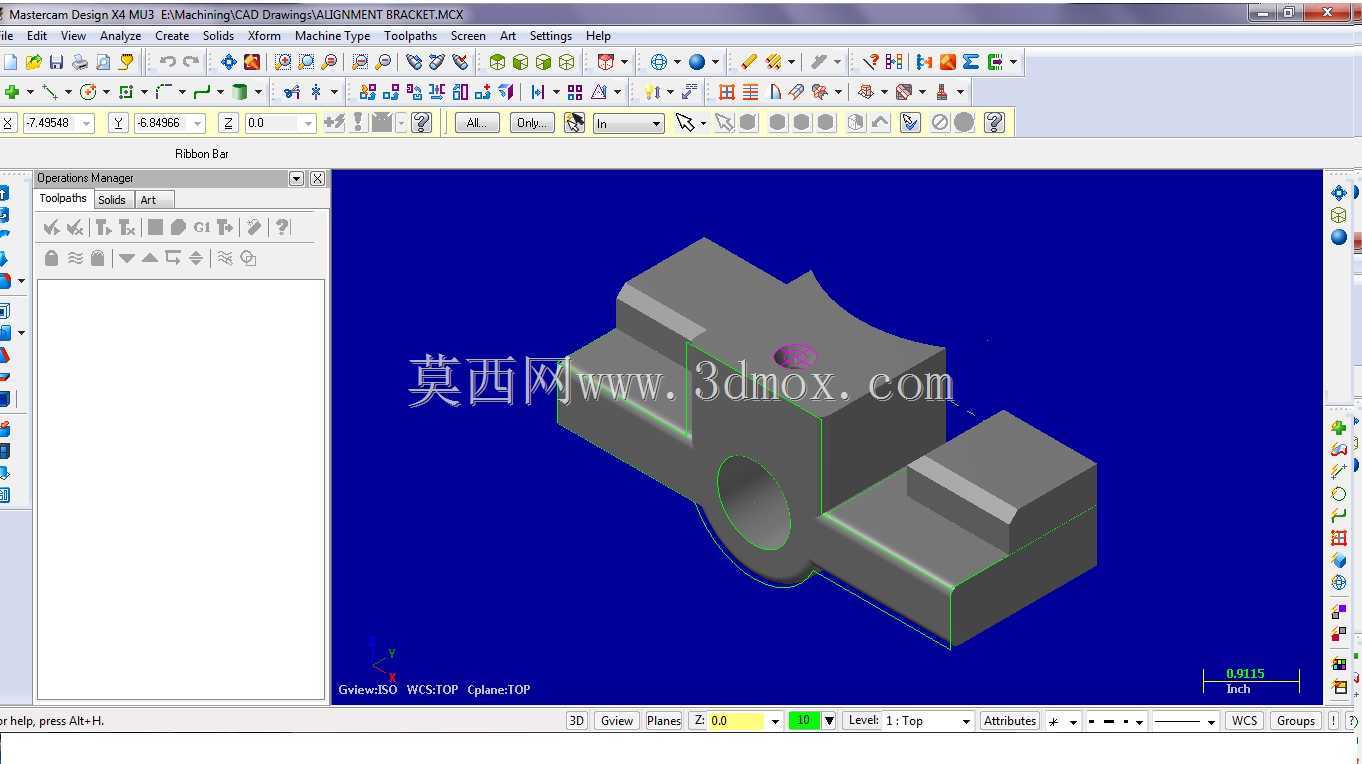

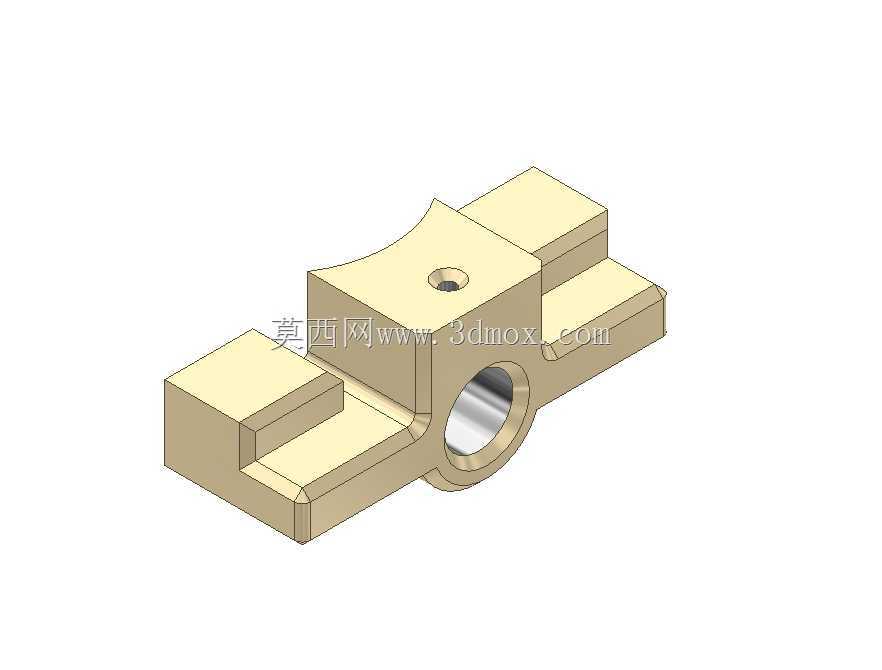

　　这款定位支撑构件，在工装夹具、自动化输送线、机床辅助定位工位中都有很广泛的适配场景，核心作用是为需要沿直线滑动同时需要径向支撑的轴类零件提供精准的定位基准，同时兼顾滑动导向的功能。从结构设计来看，主体中间的贯通轴孔是核心功能位，孔壁做了适配轴件转动或滑动的公差预留，实际装配时可以穿装导向轴、支撑销轴，轴孔上方的螺纹孔用于安装紧定螺钉，能够对穿入的轴件进行轴向锁止或者周向定位，避免轴件工作时出现窜动、偏转的问题。两侧的燕尾槽结构是安装导向的核心，燕尾槽的斜面角度做了标准的导向角度设计，能够和配套的燕尾导轨实现无间隙配合，滑动过程中不会出现侧向偏移，同时燕尾结构自带防脱特性，不需要额外加装防脱压板就可以保证构件沿导轨滑动时不会脱出，

　　适合在往复滑动的定位工位使用。构件顶部的弧形凹槽是针对配套零件的避让设计，当轴件上安装有凸轮、偏心轮类零件时，弧形面可以给转动件留出足够的运动空间，避免运动过程中出现结构干涉，同时弧形面的曲率和配套转动件的外径做了匹配，在极限位置还能起到辅助限位的作用。从安装边界来看，构件整体的宽度方向尺寸适配常规的20系列燕尾导轨安装间距，轴孔的内径适配常用的12mm、16mm直径的标准导向轴，两侧燕尾槽的深度和导轨的配合长度做了优化，既保证了滑动时的接触面积足够支撑负载，又不会因为配合长度过长导致滑动阻力过大。设计过程中重点考虑了受力分布，轴孔位置的壁厚做了加厚处理，因为轴孔是主要的受力点，当轴件承受径向负载时，

　　加厚的壁厚可以避免应力集中导致的构件变形，两侧燕尾槽的根部做了圆角过渡，消除了机加工过程中容易出现的应力集中问题，长期往复滑动也不会出现根部开裂的情况。顶部的螺纹孔位置做了沉台设计，紧定螺钉安装后螺钉头部不会高出构件顶面，避免和周边的其他零部件产生碰撞干涉。在实际设备应用中，这类构件常被用在小型自动化设备的行程调节工位，通过调整构件在燕尾导轨上的位置，来改变轴件的支撑点位，从而适配不同长度的工件加工需求，也可以用在工装夹具的定位挡块位置，穿装定位销后对工件的侧边进行定位，燕尾槽的结构可以快速调整定位位置，调整完成后通过紧定螺钉锁死，不需要重新打孔安装，调试效率比固定式的定位块高很多。建模过程中对各个配合面的公差做了合理分配，

　　轴孔采用基孔制公差设计，和标准轴件的配合间隙控制在合理范围，既保证装配顺畅，又不会出现过大的旷量，燕尾槽的两个斜面做了对称度约束，保证滑动时两侧受力均匀，不会出现卡滞的情况。构件的所有棱边都做了小倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员，另一方面也可以在安装时起到导向作用，方便构件快速滑入导轨，轴孔的两端也做了导入倒角，穿装轴件时不需要精确对中就可以顺利插入，降低装配难度。从材质适配性来看，这个结构既可以采用45号钢调质处理后做表面发黑，用于负载较大的机床工位，也可以采用铝合金6061材质做阳极氧化处理，用于自动化设备中需要轻量化的滑动工位，不同材质的选用不会影响结构的安装尺寸，只需要根据负载大小调整壁厚参数即可。
