小型龙门式三轴数控加工设备结构

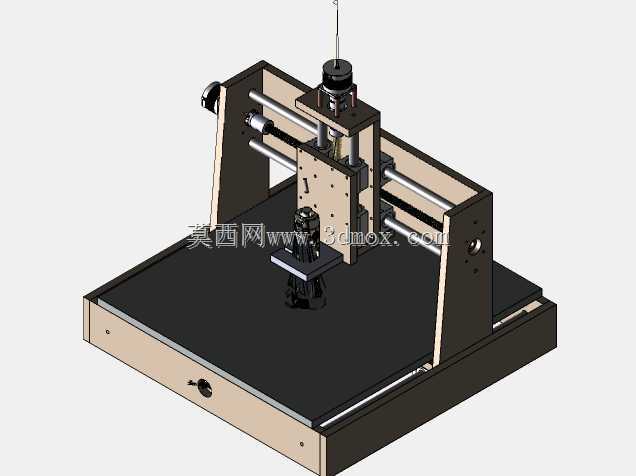

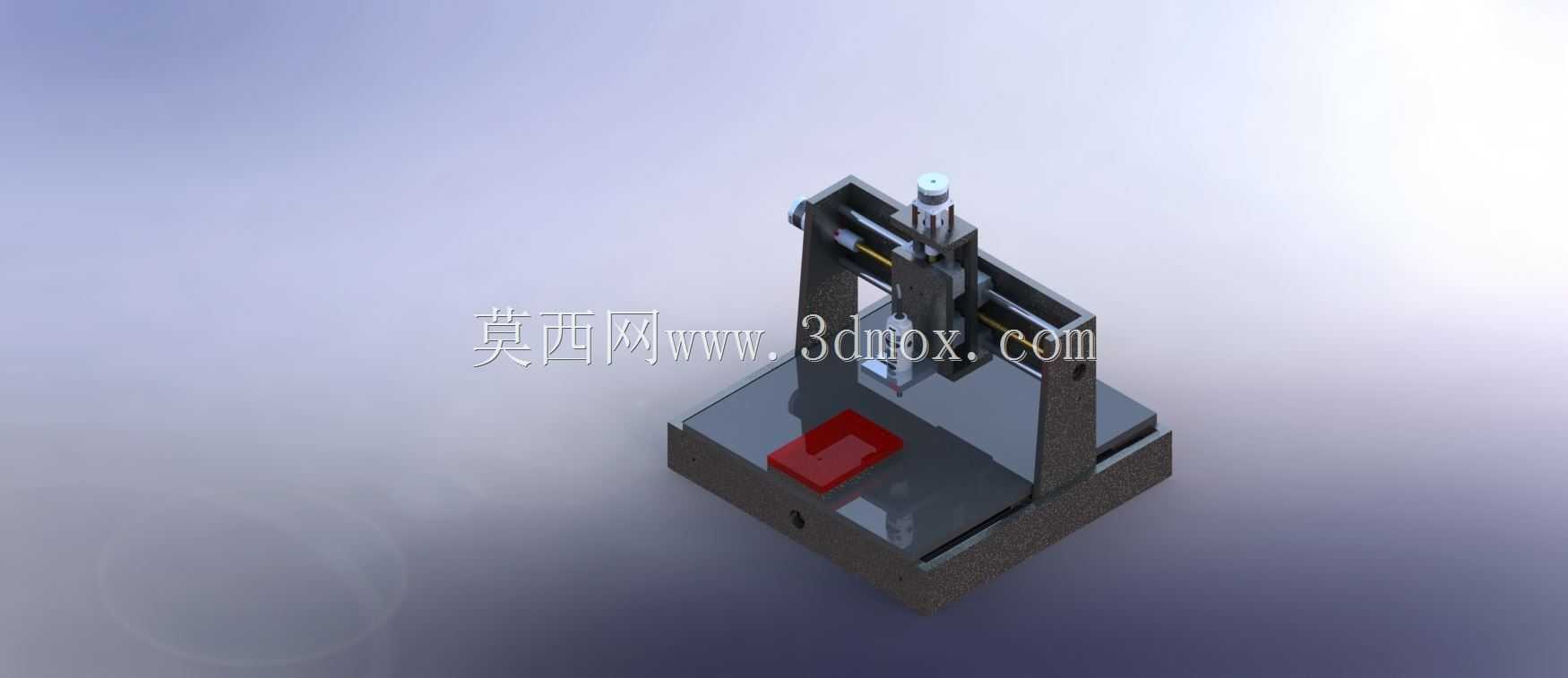

　　这款小型龙门式三轴数控加工结构，主要面向小尺寸工件的精密铣削、钻孔、轻量雕刻加工场景，常见于小型五金零件打样、教学实训、非标小批量零件生产、文创产品精细加工等场景，相比大型加工中心，它的占地空间更小，对车间层高、地面承重的要求更低，适合放置在小型加工坊、院校实训车间、企业研发打样室这类空间有限的区域。从结构布局来看，它采用固定底座加动龙门的设计思路，底座为整体式铸铁结构，内部设置有交叉加强筋，能够在降低整体重量的同时保证足够的刚性，减少加工过程中的振动传递，底座上平面经过精磨处理，作为工件装夹的基准面，可适配通用平口钳、小型真空吸附台、简易工装板等多种装夹附件，装夹区域的有效行程覆盖常见小型零件的加工尺寸范围，

　　不需要额外拓展工作台即可完成大部分小尺寸工件的全行程加工。龙门部分采用双立柱搭配横梁的结构，双立柱分别固定在底座两侧的安装基准面上，立柱与底座之间通过定位销保证装配精度，横梁沿立柱上的线性导轨做Z向？不对，是X向？哦不对，常规小型龙门结构里，横梁沿双立柱的导轨做Y向移动，主轴滑座沿横梁导轨做X向移动，主轴本身沿滑座做Z向进给，三个轴的传动均采用精密滚珠丝杠搭配伺服电机直连的方式，丝杠两端采用固定支撑结构，预紧后可以消除反向间隙，保证进给过程中的定位精度与重复定位精度，导轨采用高组线性导轨，滑块预压后可以承受各个方向的切削载荷，避免加工过程中出现爬行、振动的问题。主轴部分采用高速电主轴结构，安装在Z向滑座的安装孔内，通过压盖固定，

　　主轴的端面跳动与径向跳动控制在精密加工要求的范围内，可适配不同规格的弹簧夹头，装夹不同直径的铣刀、钻头、雕刻刀等刀具，满足不同工序的加工需求，主轴侧面预留有冷却管路安装位，可根据加工需求搭配风冷或者水冷系统，保证长时间加工时主轴的温度稳定，避免热伸长影响加工精度。设备的走线全部采用拖链内置的方式，X、Y、Z三个轴的动力线、信号线都收纳在对应方向的工程塑料拖链内，拖链的弯曲半径满足线缆的最小弯曲要求，避免设备往复运动过程中线缆出现拉扯、磨损的问题，拖链两端设置有固定接头，方便后期维护时拆解更换线缆。从安装边界来看，这款设备的整体外轮廓尺寸紧凑，安装时只需要在设备四周预留不小于三百毫米的维护空间，即可满足日常换刀、检修、工件上下料的操作需求，设备底部设置有可调地脚，安装时可以通过调整地脚高度来调平工作台面，不需要额外制作专用安装基础，普通水泥地面即可满足安装要求，设备总重量控制在合理范围内，普通厂房的楼板承重即可承载，不需要额外做承重加固。在实际使用过程中，这款结构可以完成平面铣削、轮廓铣削、钻孔、攻丝、三维曲面雕刻等多种加工工序，针对铝件、铜件、工程塑料、亚克力、软金属等易加工材料，它的加工效率与加工精度完全可以满足生产需求，相比手动加工设备，它的数控系统可以自动完成走刀路径的运行，不需要人工全程操作，能够大幅降低操作人员的劳动强度，同时减少人为操作带来的加工误差，保证同批次零件的加工一致性。设计过程中，

　　各个运动部件的行程都做了硬限位与软限位双重保护，硬限位采用行程开关安装在各轴的行程两端，当运动部件触碰到行程开关时，设备会立即切断进给动力，避免超程运动造成结构损坏，软限位则在数控系统内设置行程边界，在硬限位触发之前就会停止轴运动，起到双重保护的作用。各个导轨与丝杠的位置都设计有防尘护罩，能够阻挡加工过程中产生的切屑、切削液溅到传动部件表面，减少磨粒磨损，延长传动部件的使用寿命，护罩采用伸缩式钢板结构，运动过程中不会与周边部件产生干涉，同时具备一定的刚性，不会因为切削液的冲刷出现变形。底座的侧面预留有切削液回流槽与排屑口，加工过程中使用的切削液可以顺着回流槽流到设备配套的切削液箱内，经过滤后循环使用，切屑则可以通过排屑口清理，不需要人工深入加工区域清理切屑，降低操作过程中的安全风险。
