MXL型环形齿状同步传动带三维建模

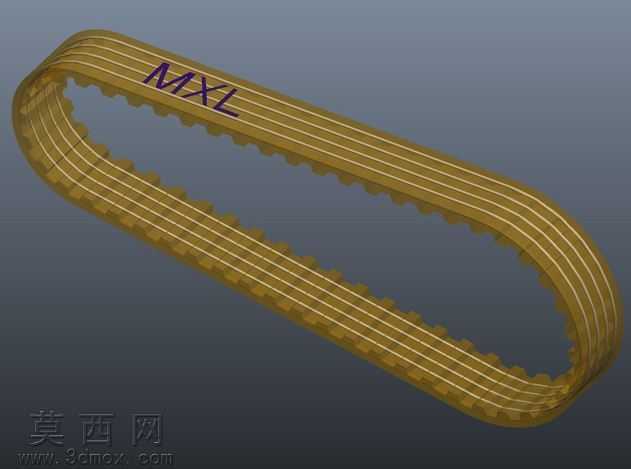

本模型为MXL型同步传动带，采用Pro/Engineer Wildfire5.0完成全参数化三维建模，建模过程严格遵循MXL同步带的标准齿形参数，精准还原了带体内周均匀排布的梯形啮合齿结构，同时还原了带体内部平行排布的抗拉线层结构特征。建模阶段首先通过草绘绘制同步带的闭合环形轨迹线，以扫描特征生成带体的基础基体，随后按照MXL齿距规范绘制单个齿的截面轮廓，通过阵列特征沿带体内周轨迹完成全部啮合齿的排布，确保齿形间距、齿高、齿顶角等参数完全符合行业标准，保证带体与配套同步带轮啮合时的契合度。材质渲染阶段，带体主体采用半透明棕黄色聚氨酯材质，调整材质的粗糙度、折射参数模拟橡胶同步带的半通透质感，内部抗拉线层采用浅米黄色硬质线材材质，通过材质分层设置清晰展现带体的复合结构，带体表面印制的MXL标识采用深紫色哑光材质，与带体主体形成明确视觉区分，提升模型的辨识度。结构设计上完整还原了同步带的闭环柔性传动特征，齿形朝向带体内侧，可与对应规格的MXL同步带轮形成精准啮合，避免传动过程中的打滑问题，带体的带宽、节线长度、齿厚等参数均按照常用MXL同步带规格设定，可直接用于传动机构的装配模拟、运动仿真场景。建模过程中对带体的弯折过渡区域做了平滑处理，避免棱角结构导致的渲染失真，同时对齿根、齿顶位置做了微小圆角处理，还原实际生产中同步带的工艺特征，让模型更贴近真实工业产品的形态，可用于机械传动方案的展示、传动系统的干涉检查、教学演示等多种场景。
