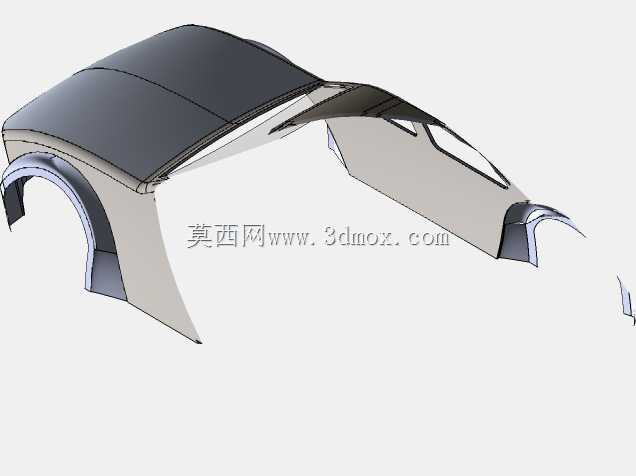

日产乘用车辆车身框架结构三维数模

　　这套车身框架结构数模，还原了日产乘用车型承载式车身的核心骨架形态，在整车开发流程中，这类框架数模是所有车身附件、内外饰件、底盘系统匹配的基准载体，从前期概念阶段的总布置校核，到详细设计阶段的零部件安装点位确认，再到后期工装夹具的开发定位，都需要依托精准的框架数模开展工作。日常工程应用里，总布置工程师会先基于这套框架划定乘员舱的边界尺寸，确认前排头部空间、后排膝部空间的人机工程余量，同时核对轮拱区域与轮胎跳动极限的安全间隙，避免转向或颠簸工况下轮胎与轮眉、翼子板内衬发生运动干涉。做车身结构设计的工程师，会在这套框架的基础上布置加强筋、碰撞吸能盒的安装点位，参考框架的曲面走向调整A柱、B柱的截面形状，平衡整车侧碰、

　　顶压工况下的结构强度与整车轻量化目标，毕竟框架的曲面曲率直接决定了冲压工序中板材的成型难度，曲率突变的位置如果不做顺滑过渡，量产时很容易出现板材拉裂、起皱的缺陷。从数模呈现的结构来看，这套框架整合了车顶覆盖段、侧围外板连接段、轮拱支撑段的核心型面，没有附带车门、翼子板、前后保险杠等可拆卸覆盖件，刚好可以作为车身逆向设计、改装方案验证的基础载体——比如做宽体改装的设计人员，可以直接在现有轮拱的型面基础上向外延伸宽体轮眉的曲面，不用从零开始搭建基础车身曲面，能大幅缩短改装方案的建模周期；做车身附件开发的供应商，也可以依托这套框架的安装边界，设计适配的车顶行李架、侧踏板、车窗饰条等外饰件，提前核对附件与车身曲面的贴合度，

　　减少后期实车匹配的修模次数。数模里的框架曲面严格按照量产车的安装边界搭建，侧围区域的门洞边缘预留了密封条、车门铰链的安装平面，车顶区域的曲面预留了天窗安装的下沉台阶，轮拱区域的翻边结构也还原了实车中翼子板与轮罩衬板的连接点位，所有曲面之间都做了G2连续过渡，没有出现碎面、尖角等建模缺陷，导入各类三维校核软件后可以直接做间隙面差分析、运动干涉检查，不需要额外花时间修复几何错误。在职业院校的汽车构造教学场景中，这套框架数模也可以作为直观的教学载体，帮助学生理解承载式车身与非承载式车身的结构差异，认识白车身各段结构在整车受力传递中的作用——比如车辆发生正面碰撞时，冲击力会通过前纵梁传递到A柱下沿，再通过这套框架的侧围结构分散到整个车身，

　　避免乘员舱发生过大变形；车辆发生侧翻时，车顶框架的弧形结构可以分散顶压载荷，减少乘员舱的侵入量。做CAE仿真分析的工程师，还可以基于这套框架抽取中面，划分网格后开展刚度、模态仿真，核对车身一阶扭转、一阶弯曲频率是否满足设计目标，避免车辆行驶过程中出现车身共振、异响等问题。不同于完整的白车身数模，这套仅保留核心框架的数模剔除了冗余的小特征、安装孔位，文件体量更轻，不管是做方案阶段的快速评审，还是做整车数字样机的轻量化装配，都能提升软件运行的流畅度，不会因为数模特征过多导致软件卡顿、崩溃。在汽车改装的定制化开发中，这套框架也能作为基础载体，设计人员可以在不改动核心安装边界的前提下，调整车顶线条、侧围造型，打造个性化的定制车身外观，同时保证改装后的部件能和原车底盘、车门等通用部件完美适配，减少定制改装的开模成本与装配难度。
