马自达RX8配套空气流量传感器结构设计

　　在转子发动机的进气系统匹配设计中，空气流量传感器的安装适配性直接决定了空燃比控制精度，这款适配马自达RX8 13B机型的空气流量传感器，在结构设计上充分考虑了转子发动机高转速、大进气脉冲的工作特性。从实际装车场景来看，该部件安装在空气滤清器与节气门体之间的进气道上，需要在发动机全工况区间内精准检测进入气缸的空气质量流量，为ECU提供喷油量、点火正时的核心计算依据，尤其对于13B转子发动机这类进气行程短、气流波动大的动力单元，传感器的安装定位精度、流道适配性直接影响检测数据的稳定性。

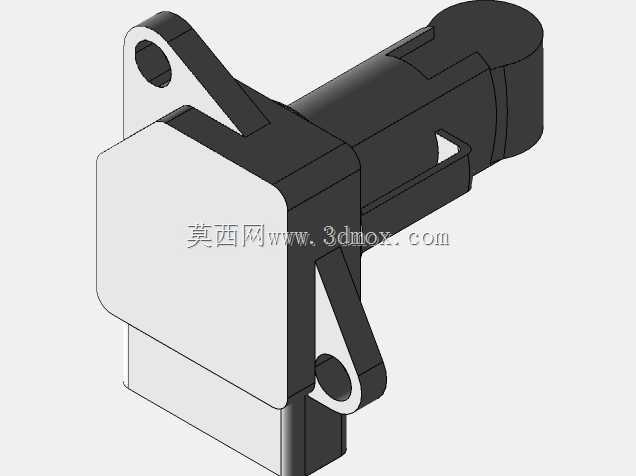

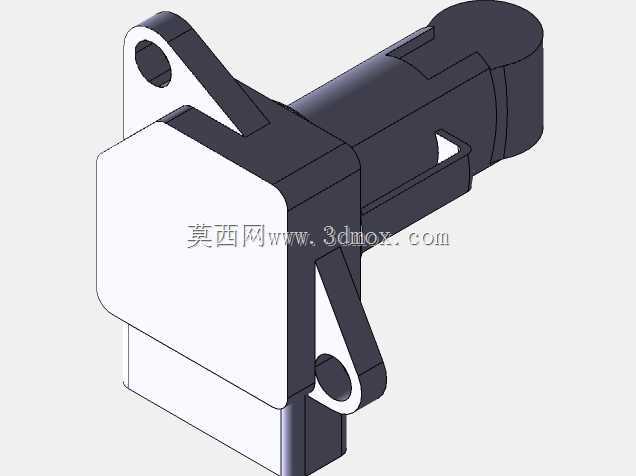

　　从结构设计思路来看，该传感器采用分体式集成布局，主体分为检测探头段、电路仓段与安装固定段三个部分。检测探头段伸入进气道内部，采用无遮挡的流线型外形，避免在进气道内产生额外的气流紊流，减少对进气效率的影响，同时探头的检测面朝向与进气气流方向保持垂直，保证气流能够均匀流过检测元件，避免因气流偏斜产生的检测误差。电路仓段采用方形密封壳体设计，内部集成信号处理电路，壳体边缘做了加强筋结构，既可以提升壳体的结构强度，抵御发动机舱内的振动冲击，也能为内部电路提供可靠的防护，隔绝进气中的水汽、灰尘侵入。

　　安装固定段采用带双安装孔的支耳结构，两个安装孔的中心距与进气道上的安装座孔位完全匹配，安装时通过螺栓将传感器压紧在进气道的安装座上，配合密封胶圈实现进气道的密封，避免出现漏气导致的检测数据失准。传感器尾部的接插件采用侧向布局，与进气道轴线呈90度夹角，既可以避免接插件与周边的进气管道、线束产生干涉，也能在维修拆装时提供足够的操作空间，不需要拆解周边部件就可以完成传感器的插拔更换。

　　从外形尺寸与安装边界来看，该传感器的整体长度控制在合理范围内，伸入进气道的探头长度不会触碰到进气道内壁，也不会过度伸入流道中心影响气流流通；电路仓的外部轮廓做了倒角处理，在安装时不会与周边的车架、线束支架产生空间干涉。在实际的三维建模过程中，需要重点验证安装支耳的孔位公差、探头伸入长度、接插件的插拔空间，同时要考虑密封胶圈的压缩量，保证安装后既能够实现可靠密封，又不会因为压紧力过大导致壳体变形损坏。

　　在功能特性上，该传感器属于热式质量空气流量传感器，能够直接检测进入进气道的空气质量，不需要额外根据进气温度、压力进行数据修正，相比传统的叶片式、卡门涡旋式流量传感器，响应速度更快，检测精度更高，能够跟上转子发动机高转速下的进气流量快速变化。结构上没有可动部件，长期使用不会出现机械磨损，工作可靠性更高，能够适应发动机舱内-40℃到120℃的工作温度范围，抵御车辆行驶过程中的振动、冲击载荷。

　　在进行配套设计时，需要注意传感器的安装方向，必须保证探头上的气流标识与实际进气方向一致，反向安装会导致检测数据完全失准，引发发动机怠速不稳、动力不足、油耗升高等问题。同时安装座的平面度需要控制在合理范围内，避免密封面不平整导致的漏气问题，接插件的端子定义需要与整车线束完全匹配，保证信号传输的可靠性。这款传感器的三维结构完全按照实车测绘参数构建，所有安装尺寸、外形轮廓都与量产部件保持一致，可以直接用于进气系统的装配干涉检查、维修模拟拆装、教学演示模型搭建等场景，也可以作为转子发动机改装、进气系统优化设计的参考依据。
