SPDT绿色瞬动短臂按钮三维设计

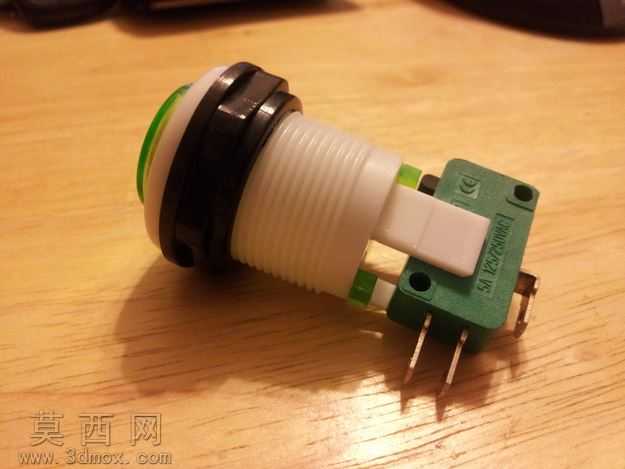

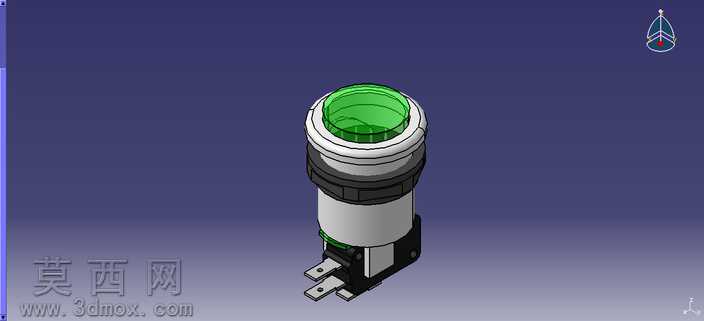

本作品为SPDT单刀双掷绿色瞬动短臂按钮的三维设计模型，建模过程严格遵循工业电气控制元件的真实尺寸规范，从顶部操作端到底部接线端子完成全结构1:1还原。建模阶段首先搭建整体装配骨架，拆分出绿色透光操作头、螺纹安装基座、绝缘防护套、动作触发机构、接线端子座五大核心模块，各模块间的装配间隙完全匹配实物装配公差，可直接用于虚拟装配验证与结构干涉检查。材质渲染环节针对不同部件做了精准区分：顶部绿色操作头采用半透明聚碳酸酯材质，设置了适配的透光率与磨砂质感，还原工业按钮指示灯罩的真实视觉效果；中部螺纹基座采用哑光工程塑料材质，表面做细微的防滑纹理处理，还原安装拧动时的触感特征；下部主体外壳采用浅灰色阻燃ABS材质，表面做均匀的哑光颗粒质感；底部金属接线端子采用镀锌钢材质，添加了轻微的金属反光与倒角高光，还原五金件的加工质感；黑色固定卡扣部分添加了细微的橡胶质感，还原卡扣的弹性部件特征。结构设计上完整还原了SPDT按钮的单刀双掷触点布局，瞬动触发结构的行程参数符合125/250VAC 5A的额定参数要求，操作头的按压行程、复位弹簧的装配位、触点的通断间隙都做了精准建模，既可以用于电气控制柜的布局仿真，也可用于操作面板的人机交互演示。设计过程中充分考虑了该类按钮的重复使用场景，针对游戏外设、小型控制设备的高频按压需求，对易磨损的卡扣部位做了结构强化建模，整体模型装配关系完整，各部件可单独拆分编辑，能够适配不同场景的二次设计需求，无论是用于电气方案演示、教学课件制作还是产品选型参考，都能提供精准的三维可视化支撑。
