伯莱塔M9手枪枪管三维结构建模

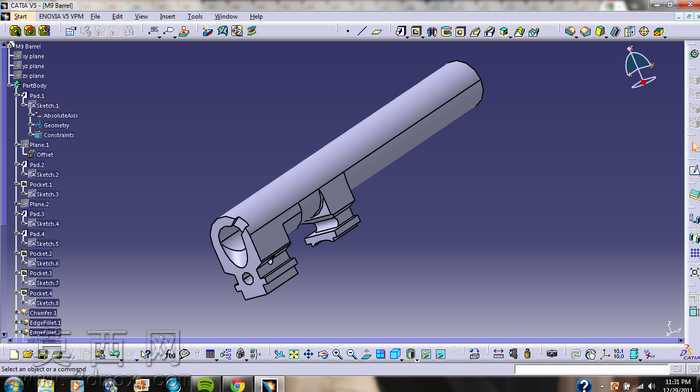

本模型为伯莱塔M9手枪枪管的精准三维参数化建模成果，建模阶段依托CATIA软件完成全流程结构搭建，首先依据M9枪管的真实规格参数建立基准坐标系，以枪管轴向为核心基准轴，先绘制枪管主体的外轮廓旋转截面，通过凸台旋转命令生成枪管的长圆柱主体结构，精准还原枪管外壁的圆柱度公差要求，同时对枪管尾部的闭锁配合结构、下方的连接凸耳、定位卡槽等细节特征逐一进行特征建模。建模过程中严格遵循枪械零件的装配逻辑，对枪管尾部的弹膛入口倒角、闭锁支撑面的平面度、与套筒配合的导向面尺寸都做了精准的参数约束，每一处凸台、凹槽、销钉孔的位置都参照实物测绘尺寸进行定位，确保各特征之间的几何公差符合真实零件的装配要求。材质设置阶段，针对枪械枪管常用的高强度铬钼合金钢材质进行参数调试，调整材质的金属粗糙度、反光度参数，还原军用枪械枪管表面的哑光发蓝处理质感，对枪管内膛的阴线阳线结构也做了简化但精准的特征表达，清晰展示枪管的内膛结构逻辑。渲染阶段采用软件内置的工程渲染模式，以深紫色渐变背景突出金属零件的轮廓质感，调整环境光与定向光的照射角度，让枪管表面的结构转折、棱边倒角都能清晰呈现，避免光影过强掩盖结构细节。设计思路上以还原零件的真实装配属性为核心，没有做多余的艺术化夸张处理，所有结构特征都服务于零件的功能表达：枪管尾部的闭锁卡槽用于和套筒完成闭锁配合，下方的连接凸耳用于和枪管座完成铰接定位，外圆柱面作为套筒往复运动的导向基准，每一处结构都对应真实枪械的动作逻辑，模型整体为实体建模，无破面、无重叠特征，各特征之间的父子关系清晰，可直接用于后续的装配模拟、工程图导出或者3D打印验证，能够清晰展示M9枪管这一核心枪械零件的完整结构形态与各部位的功能设计逻辑。
