2.5英寸小型涵道风扇结构三维设计

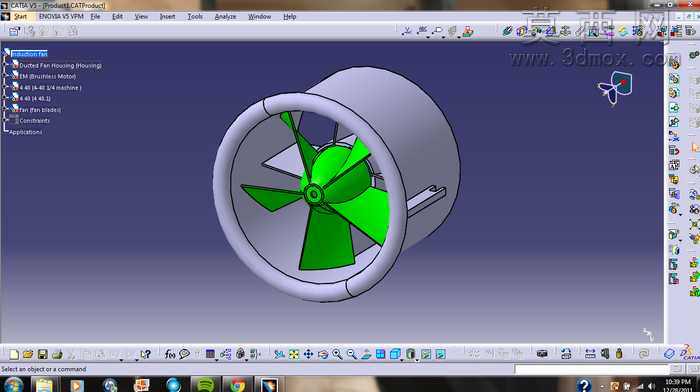

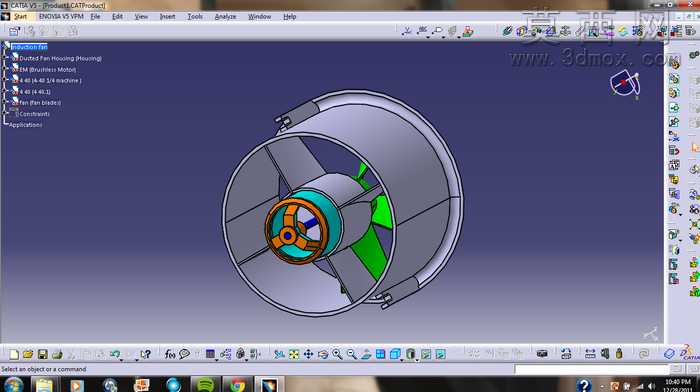

本作品为2.5英寸规格的涵道风扇三维建模设计，整体在CATIA软件环境下完成全参数化建模，建模过程严格遵循小型涵道风扇的气动布局逻辑与装配尺寸规范，首先完成外部涵道筒体的基础特征搭建，涵道采用等径圆筒搭配前缘圆弧过渡的结构设计，筒壁厚度均匀控制在合理区间，既保证结构强度又能减少气流流经涵道内壁时的摩擦损耗，涵道内壁与叶尖预留了符合行业设计标准的微小间隙，避免叶轮高速转动时与筒壁发生剐蹭，同时保证气流的密封性提升涵道效率。叶轮部分采用六叶式布局设计，叶片为扭曲翼型结构，建模时通过多截面曲面命令完成叶片曲面的顺滑构建，从叶根到叶尖的弦长、安装角均按照气动设计参数做渐变处理，叶根与中心轮毂做圆角过渡连接，有效降低应力集中风险，轮毂中心预留了后续适配无刷电机输出轴的安装孔位，同时预留了电机固定支架的安装接口，支架采用对称式支臂结构连接涵道内壁与电机安装位，支臂截面做流线型修型，减少对出气口气流的干扰。材质设定上，涵道筒体采用哑光浅灰色工程塑料材质，模拟实际产品中ABS注塑件的质感，叶轮部分采用亮绿色硬质工程塑料材质，清晰区分转动部件与固定结构，方便后续装配校验与结构展示。当前建模阶段已完成核心气动结构与主体支撑结构的搭建，后续将补充主轴连接件、风扇固定螺丝、无刷电机本体等细节零部件，进一步完善整体装配结构，添加各部件间的装配约束关系，可直接用于后续的结构干涉检查、气动仿真分析以及3D打印手板验证，模型整体几何特征完整，曲面顺滑无破面，各部件尺寸参数可根据实际应用需求做参数化调整，适配不同动力规格与使用场景的涵道风扇开发需求。
