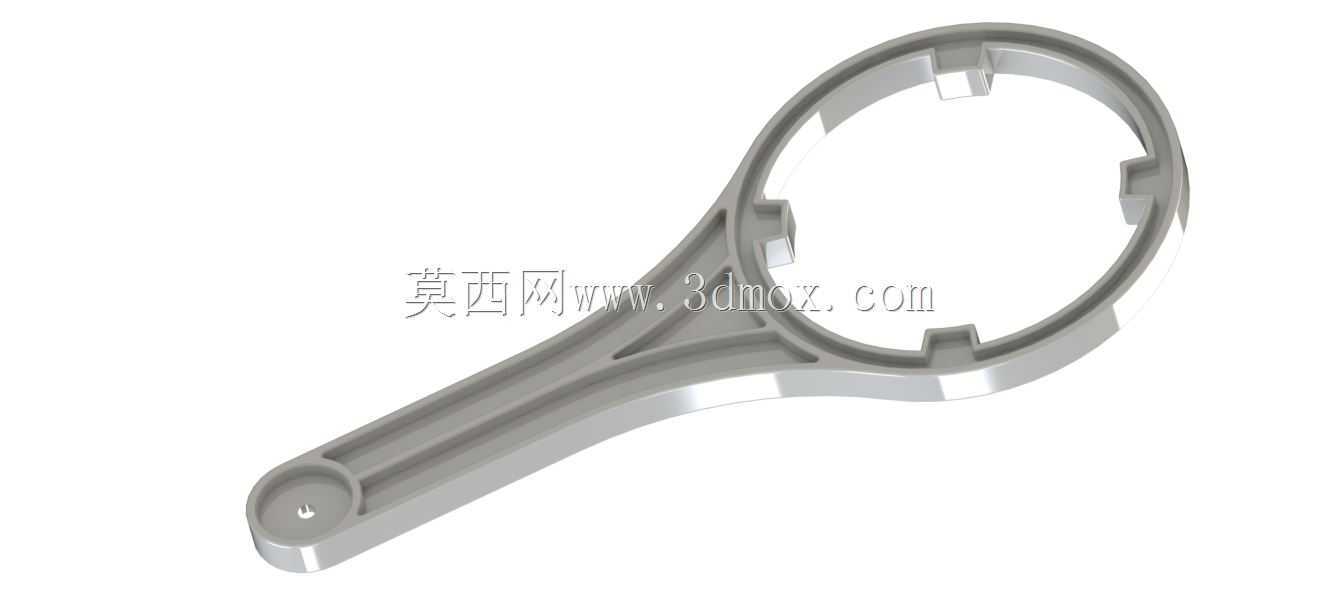

家用净水设备滤瓶拆装专用扳手结构

　　在民用净水设备的售后安装、日常滤芯更换作业场景中，滤瓶的拆装一直是影响作业效率的关键环节，这类环形带柄的扳手结构，正是为匹配净水设备滤瓶的环形锁紧端盖专门设计的手动操作部件。不同于普通活动扳手或者管钳的通用夹持逻辑，该部件的环形卡接端内侧设置了多组均匀分布的凸台结构，作业时可直接嵌入滤瓶端盖外圈对应的卡槽内，完全避免了通用工具夹持时容易出现的打滑、刮伤滤瓶塑料外壳的问题，哪怕是长期使用后附着水垢、表面湿滑的滤瓶端盖，也能通过卡接结构传递稳定的扭矩，不会出现施力过程中脱开的情况。从结构设计的角度来看，手柄部分采用了长力臂的一体式结构，力臂长度经过实际作业验证，既不会因为力臂过短导致施力费力，

　　也不会因为力臂过长在狭小的厨下安装空间内出现转动干涉，手柄截面做了加强筋布局，在控制整体塑料件壁厚、降低材料用量的前提下，保证了施加额定拆装扭矩时的结构强度，不会出现手柄弯曲、断裂的失效问题。环形卡接端的内径尺寸严格匹配对应规格滤瓶端盖的外径，内侧凸台的位置、尺寸公差控制在合理范围内，既可以顺畅套入滤瓶端盖，又不会因为间隙过大导致卡接时出现旷量，避免凸台受力不均出现崩断的情况。实际作业过程中，操作人员握持手柄末端即可完成转动操作，手柄末端的小圆孔结构可用于穿入挂绳，方便售后人员上门作业时将工具挂在工具包外侧随取随用，也可在遇到特别紧固的滤瓶端盖时，穿入加力杆辅助施力，拓展了工具的使用场景。这类工具的使用场景覆盖了家用厨下式净水器、

　　商用直饮净水设备、全屋中央净水系统的滤瓶拆装环节，相比传统的皮带扳手，它的卡接定位更精准，对滤瓶外观的损伤更小，普通用户自行更换滤芯时也能轻松操作，不需要掌握专业的工具使用技巧。设计过程中需要重点考虑环形卡接端与滤瓶端盖的同轴度，若同轴度偏差过大，套入滤瓶时会出现卡滞，转动过程中也会出现局部受力过大的问题，加速凸台的磨损；手柄与环形端的过渡位置做了圆弧过渡处理，避免应力集中导致的结构断裂，整体采用一体注塑成型的工艺，生产效率高，尺寸一致性好，适合批量量产配套净水设备销售。在安装边界的考量上，该工具不需要额外的安装固定结构，属于独立的手动操作工具，作业时只需要保证滤瓶周边有足够的转动空间即可，适配市面上绝大多数同规格的标准滤瓶结构，

　　不需要针对特定品牌的机型做额外的结构调整，通用性较强。日常使用过程中，该结构的受力方向始终沿手柄转动的切线方向，凸台的受力面做了小幅的倒角处理，既能保证卡接时的导向顺畅，又能分散受力点的应力，延长工具的使用寿命，哪怕是频繁用于售后作业的高频使用场景，也能保持足够的结构强度，不会出现过早的磨损失效。
