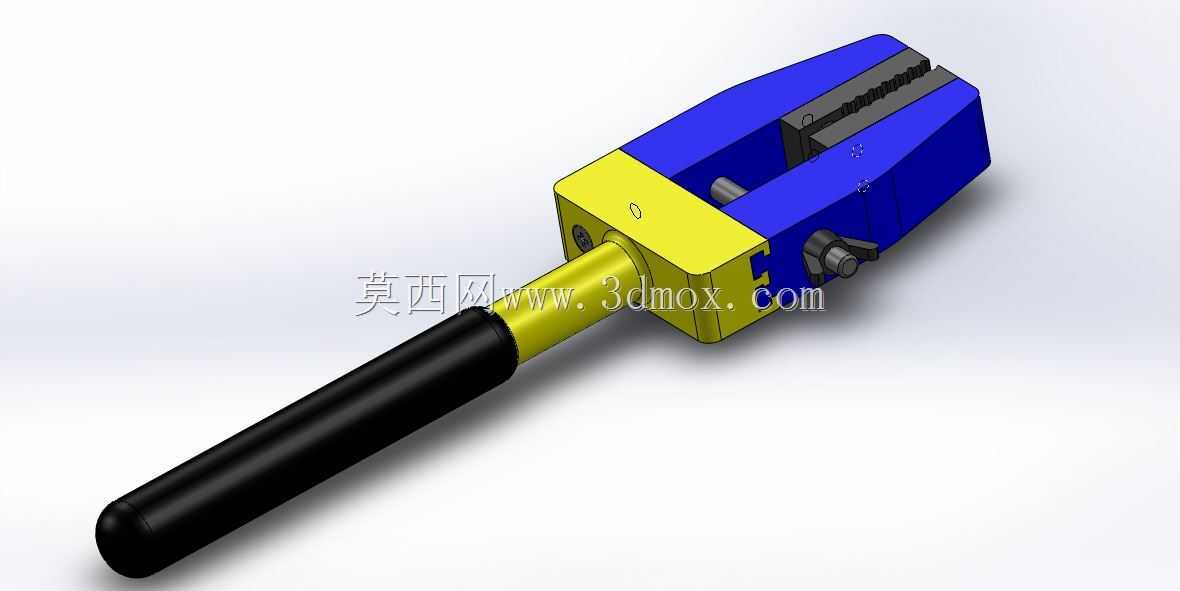

手动杠杆式夹持抓取工装结构

　　这款手动夹持抓取结构，在机加工工位的工件周转、小型零部件装配的物料拾取、维修作业中紧固件的夹持固定场景下都能适配，尤其适合需要手动施加夹紧力、作业空间受限的工位，相比气动或电动夹持装置，它无需外接动力源，单人即可操作，在无气源无供电的野外维修、零散工件分拣场景下优势明显。从结构设计逻辑来看，整体采用杠杆增力的机械原理，握持段采用长杆式设计，操作人员握持施力时力臂更长，仅需较小的握力即可在钳口端输出足够的夹持力，降低长时间操作的手部疲劳感。钳口部分做了平行开合的结构设计，区别于普通尖嘴钳的点接触夹持，平行钳口可以和被夹持工件形成面接触，夹持方形、矩形截面的工件时不会出现应力集中夹伤工件表面的问题，钳口内侧加工有细密的防滑齿纹，

　　当夹持表面光滑的金属件、塑料件时，能有效增大接触摩擦力，避免工件在夹持转运过程中滑落。钳体与握持杆的连接部位采用销轴铰接结构，铰接位置做了限位设计，当钳口完全闭合时，握持杆不会出现过位翻转的情况，开合行程控制在合理区间，既保证足够的开口范围适配不同尺寸的工件，也避免开合角度过大导致操作不便。外观结构上，握持段做了防滑包覆处理，金属杆身与包覆层之间采用过盈压装的方式连接，长期使用不会出现包覆层松脱转动的问题；钳体主体采用分体式装配结构，两个钳臂通过中部的调节螺钉控制开合间隙，当钳口出现磨损导致夹持间隙变大时，可通过调节螺钉调整预紧量，延长整体结构的使用寿命，无需整体更换。从安装与尺寸边界来看，

　　整体结构轴向总长度控制在单手握持的舒适区间，钳头部分的宽度尺寸适配常见小型工件的夹持需求，最大开口量可覆盖常规小型机械零件、五金件的夹持尺寸范围，整体结构无外凸的尖锐棱角，所有边角都做了倒钝处理，操作过程中不会划伤操作人员手部。在实际使用过程中，这款结构可根据作业场景更换不同齿形的钳口配件，比如夹持易碎件时可更换橡胶包覆钳口，夹持圆柱形工件时可更换带V型槽的钳口，拓展不同的使用场景。结构的受力部件均采用刚性连接设计，铰接销轴做了淬火处理，长期反复开合使用不会出现销轴变形、钳口错位的问题，整体维护成本极低，仅需定期在铰接位置加注润滑脂即可保证操作顺畅。不同于固定式的台虎钳，这款手持结构可灵活移动，不受安装位置限制，

　　既可以在工作台面上辅助固定小型工件进行打磨、钻孔作业，也可以手持拾取高温、尖锐的危险工件，避免操作人员直接接触危险部位，在五金加工、设备维修、装配流水线等多个场景都有较高的实用价值。设计过程中充分考虑了人机工程学，握持段的直径尺寸贴合人手握持的弧度，操作时手部受力均匀，即使长时间连续使用也不会出现明显的压痕，整体重量控制在合理范围，单手持握不会有过重的负担。钳体的连接部位设置了锁紧结构，当夹持工件需要临时保持夹紧状态时，可通过锁紧结构锁定钳口开度，无需持续施加握力即可保持夹持状态，进一步降低操作强度。
