便携挂扣式迷你蓝牙音箱结构设计

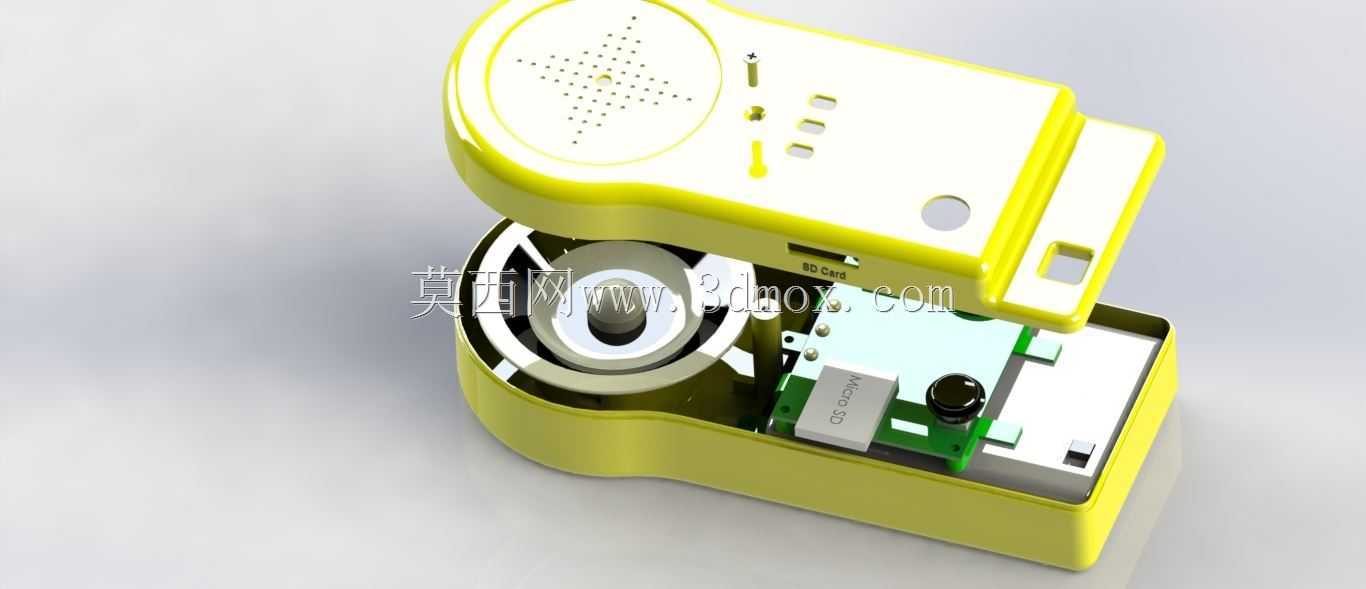

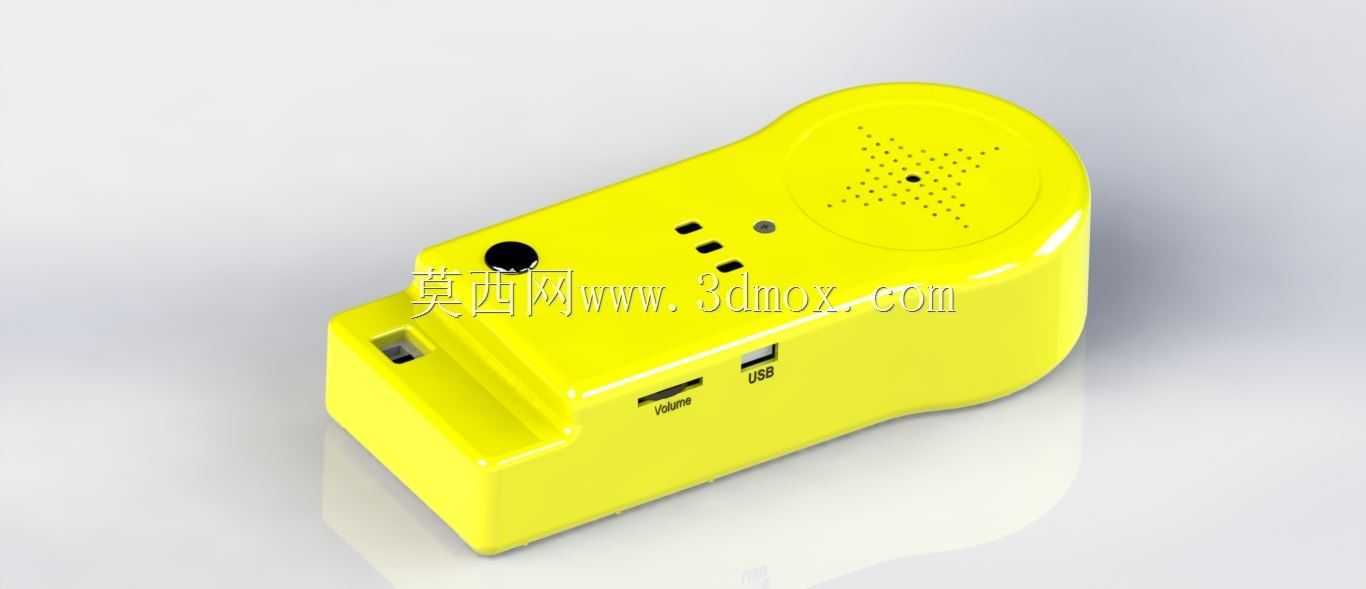

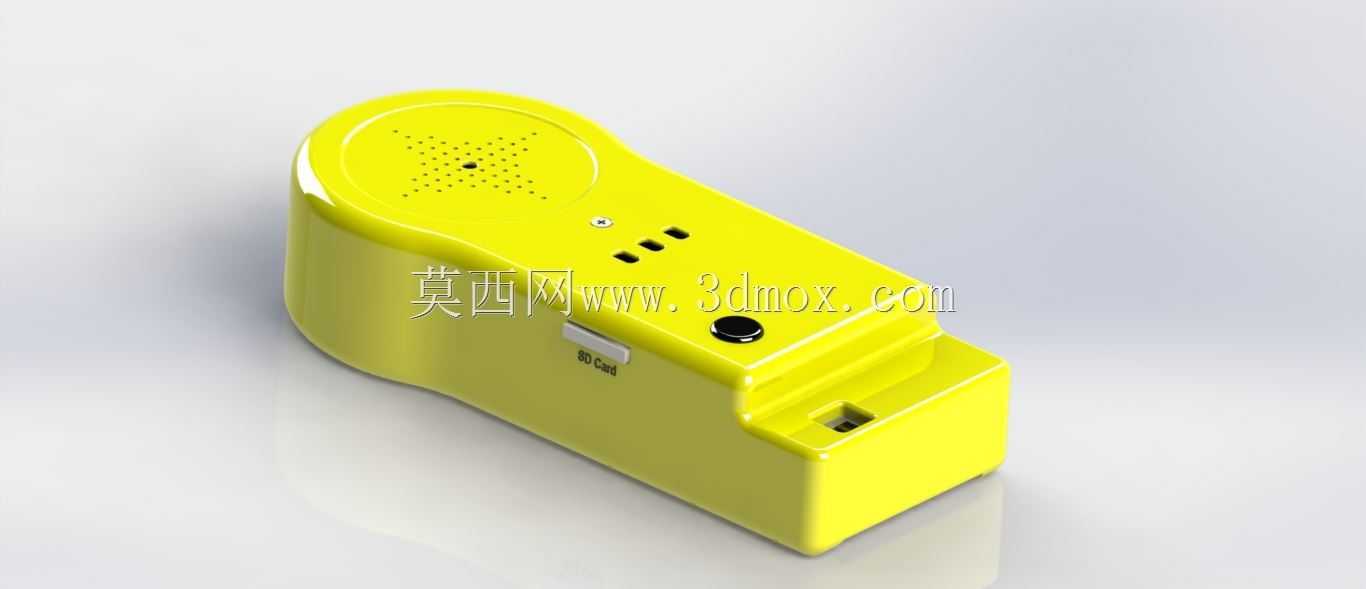

　　这款便携音箱的结构设计，首先瞄准的是户外随身使用、桌面近场聆听两类核心场景，区别于传统桌面大体积音箱，它的整体外轮廓采用带圆角的长条形切边设计，顶部集成圆形发声单元区域，侧边延伸出带挂孔的卡扣结构，可直接挂在背包织带、腰带挂点上，无需额外配置保护套或挂绳，适配日常通勤、短途徒步、工位桌面等多场景的摆放与携带需求。从内部结构排布来看，设计师将圆形扬声器单元布置在壳体上半部分的圆形腔体内，出声孔采用矩阵式微孔排布在单元正上方的壳体表面，既保证出声面积足够，又能避免大孔径开孔进灰的问题，同时出声区域的壳体做了0.3mm的下沉台阶，可粘贴防尘网进一步提升防护性能。下半部分的腔体用来容纳控制电路板、锂电池、充电接口与功能按键，

　　电路板通过两个定位柱与下壳体固定，电池采用背胶贴合在壳体内侧的平整区域，充电接口布置在壳体侧边的凹槽内，接口外围做了一圈凸起的挡边，可减少日常插拔充电线时的应力对电路板焊点的拉扯，功能按键采用侧置的硅胶按键，按键帽与壳体之间预留0.1mm的装配间隙，既保证按压手感，又能避免卡键问题。上下壳体采用卡扣加螺丝的组合固定方式，壳体分型面沿着产品侧面的轮廓线布置，合模后错位量控制在0.05mm以内，保证外观面的平整性，壳体壁厚统一设置为1.8mm，在卡扣位置、螺丝柱位置做了局部加厚与筋位补强，避免装配时出现壳体开裂的问题。挂扣区域与主体壳体为一体化结构，挂孔的边缘做了R1的圆角过渡，避免挂接织带时出现应力集中导致挂孔断裂，

　　挂扣的厚度设置为2.5mm，可承受5kg的静态拉力，满足日常携带的强度需求。从安装边界来看，这款音箱的整体长度控制在90mm以内，宽度38mm，整体厚度28mm，属于掌心可握持的尺寸，放置在桌面时底部有三个0.5mm高的凸点作为支撑脚，可避免壳体底部直接与桌面摩擦刮花，同时留出微小间隙提升低频的反射效果。电路部分的元器件排布避开了扬声器的磁体区域，避免磁体对电路元件产生信号干扰，扬声器与壳体之间设置了一圈泡棉密封垫，既可以固定扬声器，又能减少发声时的壳体共振，提升音质表现。按键的行程设置为0.8mm，按压力度控制在1.5N左右，保证按压反馈清晰，充电接口采用通用的Micro-USB接口，接口深度设置为4mm，

　　可适配市面上绝大多数的充电线插头。壳体的边角全部做了R2以上的圆角处理，没有尖锐棱角，握持时的贴合度更好，同时也能减少跌落时的应力集中，提升产品的抗摔性能。在结构设计阶段，设计师还预留了蓝牙天线的净空区域，天线布置在电路板靠近挂扣的一端，该区域没有金属件遮挡，可保证蓝牙信号的传输稳定性，有效连接距离可达到10米以上，满足日常使用的连接需求。电池仓的位置做了独立的筋位分隔，与电路板、扬声器区域隔开，避免电池出现异常时影响其他组件，同时壳体内侧对应电池的位置设置了两个限位筋，防止电池在壳体内晃动产生异响。
