手持式电动工具配套锂电池包壳体结构

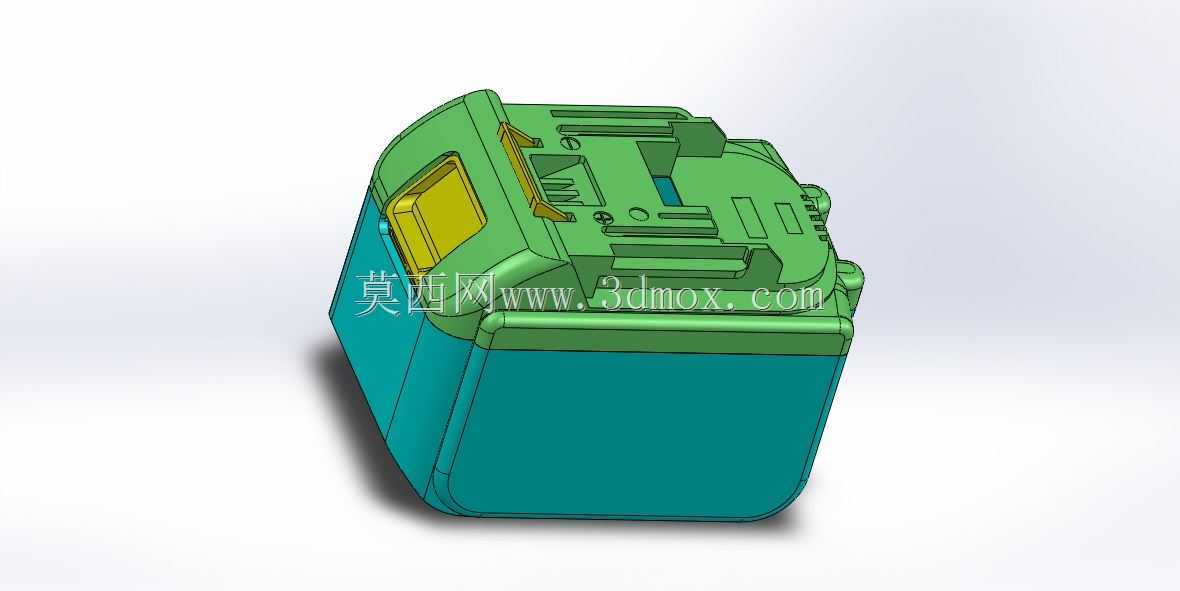

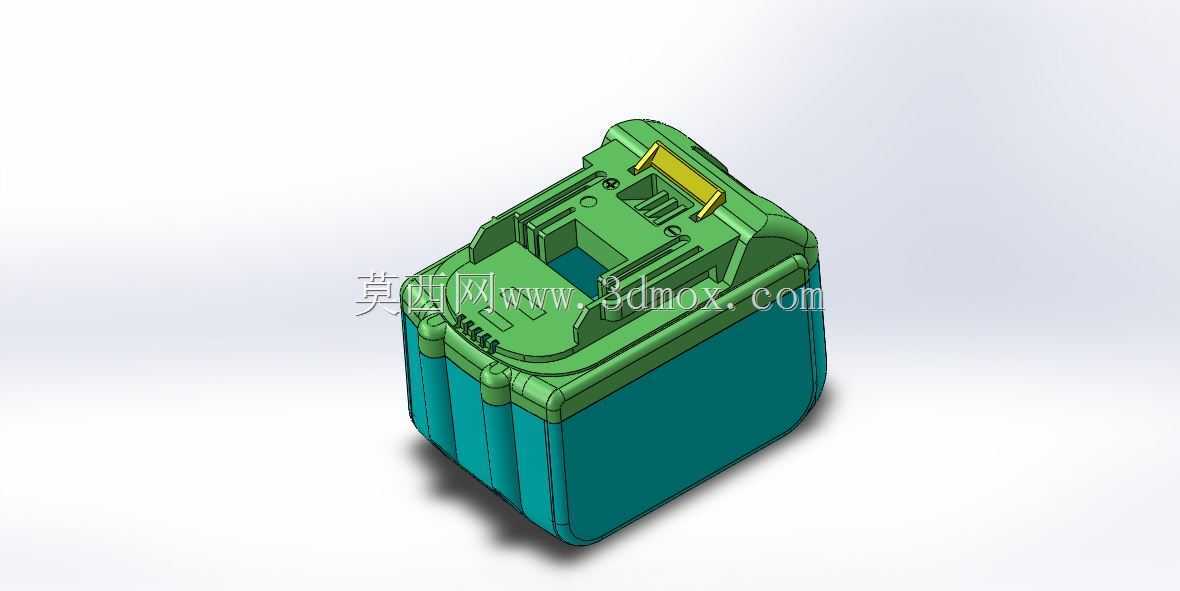

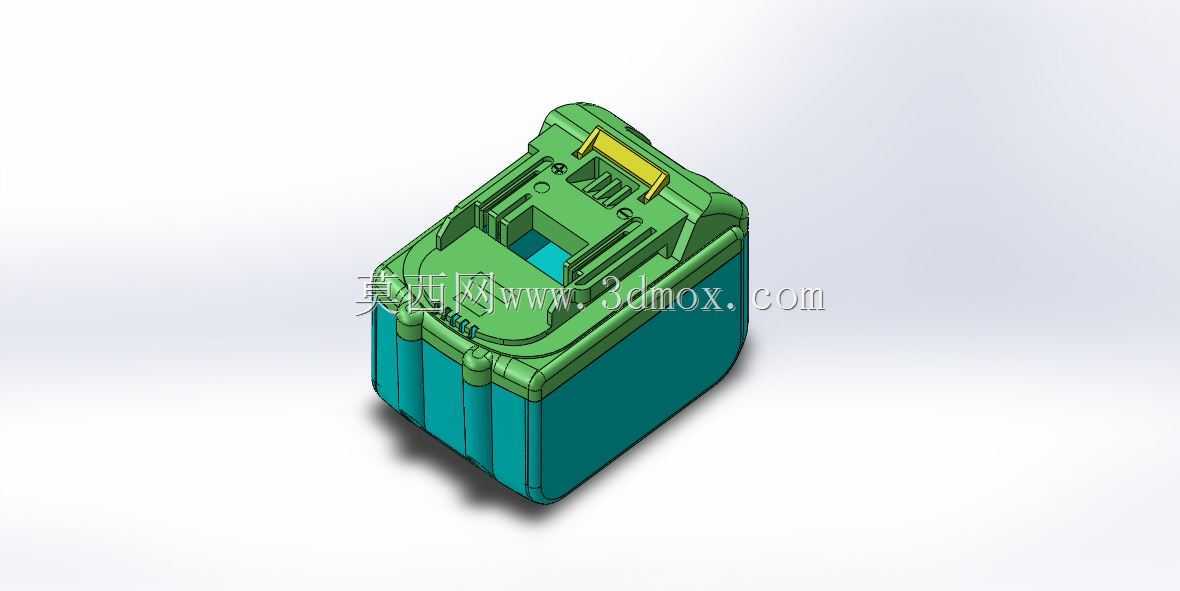

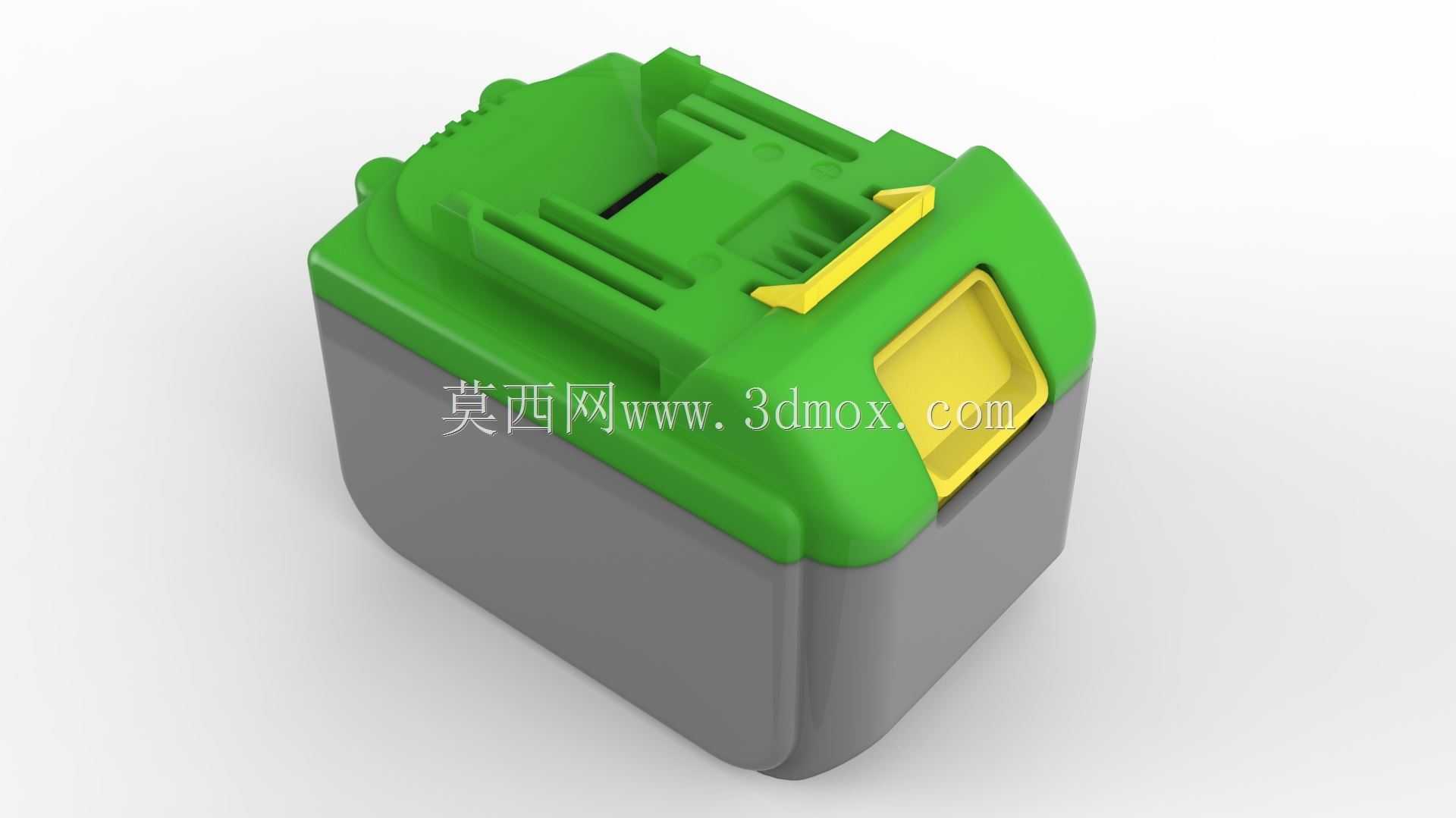

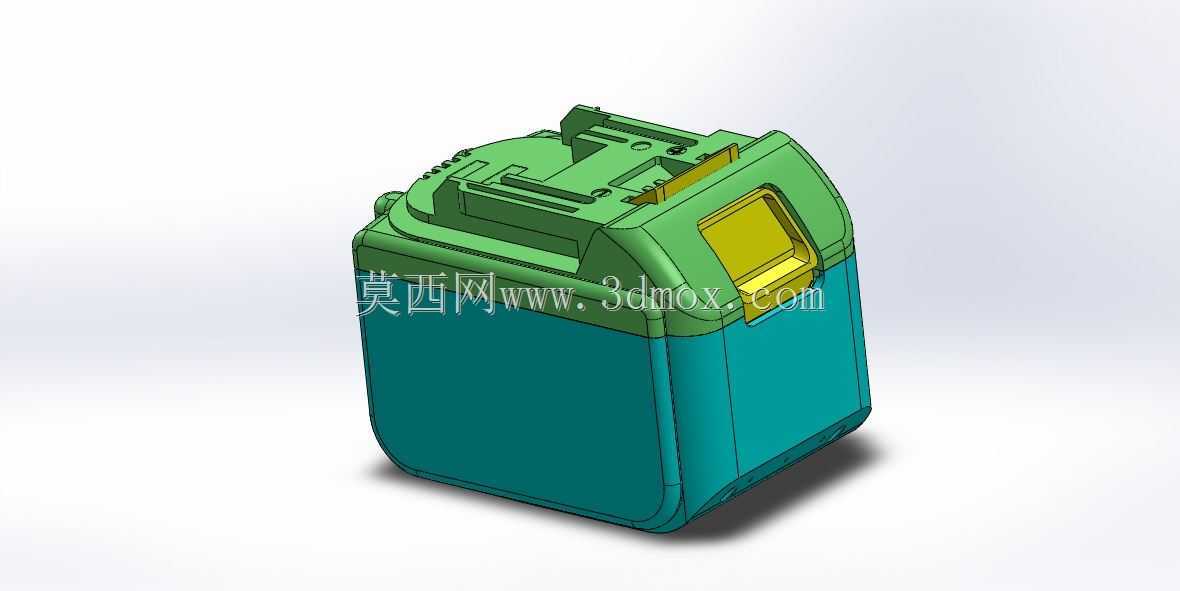

　　在手持式园林工具、充电式电动扳手、无刷电钻这类便携作业设备的开发流程里，电池包壳体的结构合理性直接决定整套设备的户外作业可靠性，毕竟这类设备的作业场景多是建筑工地、园林修剪、家装拆装这类存在磕碰、扬尘、偶发淋雨的复杂环境，壳体作为内部锂电芯、保护板、连接铜排的防护载体，每一处结构细节都要贴合实际使用的受力场景。从结构设计逻辑来看，这款壳体采用上下分舱的布局思路，上半部分为设备对接端，下半部分为电芯容纳舱，上半部分的亮绿色结构采用抗冲击改性PP材质注塑成型，表面设置的多道纵向加强筋，一方面是为了提升壳体侧面的抗挤压能力，避免设备从1.2米左右作业高度意外跌落时，壳体侧壁变形挤压内部电芯造成极片错位，

　　另一方面这些筋条也对应电动工具主机端的对接滑槽，安装时顺着滑槽推入即可完成定位，不需要额外调整对位角度，符合一线作业人员快速更换电池的操作习惯。顶部的黄色卡扣是整套对接结构的锁止部件，卡扣根部做了圆弧过渡的减应力设计，日常插拔时的反复弯折受力不会在根部形成应力集中断裂，卡扣的凸起高度经过匹配验证，推入主机后锁止行程刚好达到2.3mm，既不会因为锁止量太小导致作业过程中电池松脱断电，也不会因为锁止过深导致拆卸时按压卡扣需要的力度过大，戴劳保手套操作也能顺利按压解锁。上壳顶面预留的多组格栅式散热槽，位置刚好对应内部保护板的MOS管发热区域，设备大扭矩输出时保护板产生的热量可以顺着格栅缝隙快速散出，

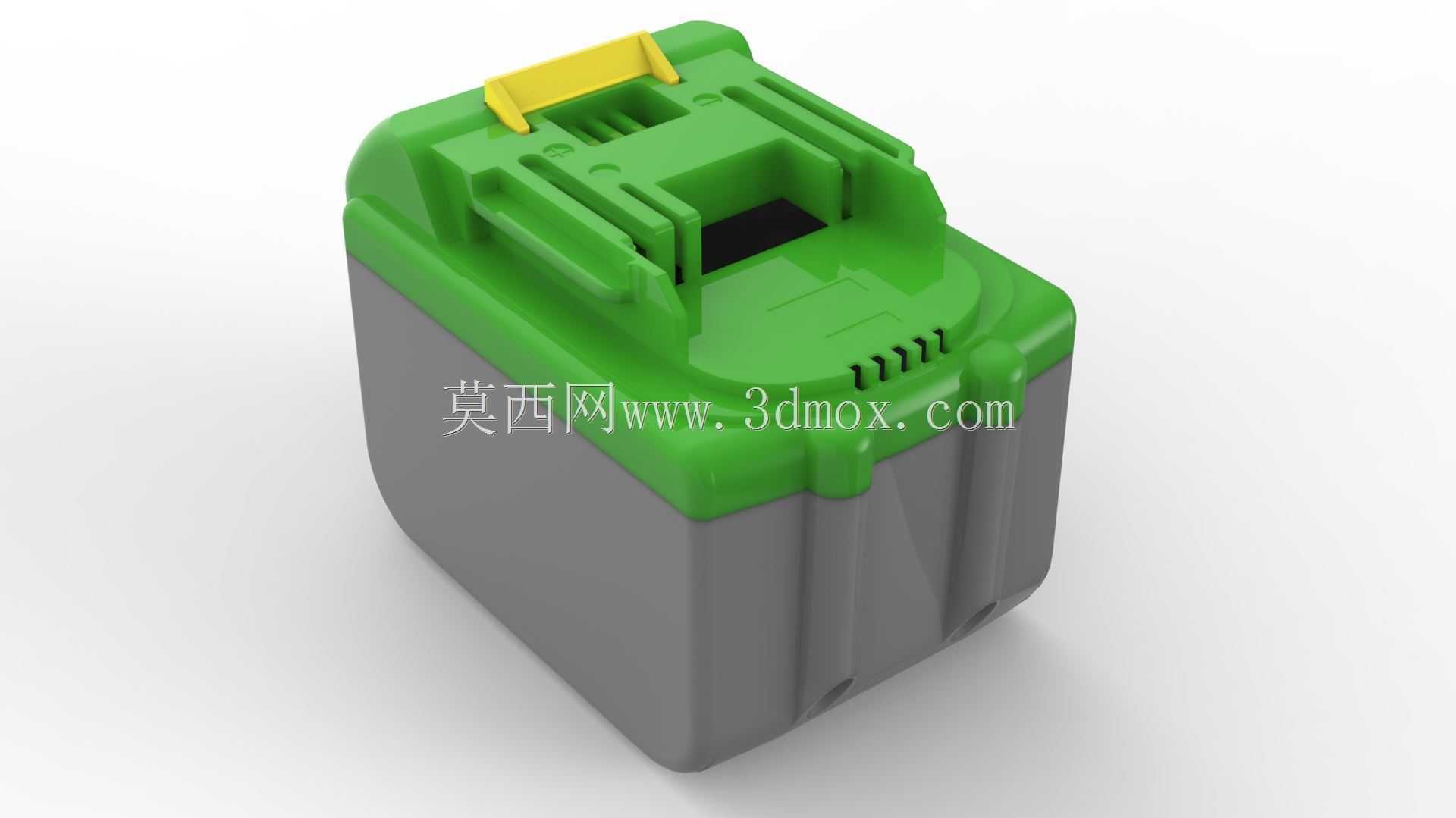

　　避免热量在密闭壳体内积聚触发电池过温保护，同时格栅的缝隙宽度控制在1.2mm以内，既可以阻挡施工场景的大颗粒灰尘、木屑直接进入壳体内部，也不会因为开孔过小影响散热效率。下半部分的灰色舱体为电芯容纳区，内部设置的十字分隔筋可以将多节圆柱电芯分隔固定，避免电芯在壳体内出现窜动，舱体外壁的竖向凹槽一方面是提升握持手感，作业人员更换电池时手指刚好卡在凹槽位置，不容易打滑，另一方面这些凹槽也作为壳体的变形吸能区，发生侧面碰撞时凹槽可以先发生小幅形变吸收冲击力，避免冲击力直接传递到内部电芯。壳体的上下盖结合面做了一圈阶梯式止口结构，装配时止口内部可以粘贴泡棉密封胶条，达到基础的防尘防泼溅能力，应对户外作业时的突发降雨或者施工扬尘环境完全足够，

　　不需要额外做复杂的密封结构就能满足IP54级别的防护要求。从安装边界尺寸来看，这款壳体的对接端接口尺寸匹配市面主流20V平台充电式电动工具的安装槽位，不需要修改主机端的结构就可以直接适配替换，壳体整体的边角都做了R3以上的圆角处理，没有尖锐的棱角，一方面是注塑生产时可以减少应力集中提升成品率，另一方面日常携带、插拔时也不会刮伤作业人员的手套或者皮肤。在结构细节处理上，壳体内部的螺丝柱都做了周边加筋加固，螺丝柱的内径匹配自攻螺丝的牙距，装配时不会出现螺丝柱开裂的问题，上壳内部还预留了保护板的定位卡槽，保护板顺着卡槽推入即可完成固定，不需要额外打胶或者增加固定压片，简化了整包的装配工序。考虑到电动工具作业时的振动工况，壳体内部电芯舱的内壁还预留了缓冲泡棉的粘贴位，装配时在电芯和舱壁之间贴1mm厚的EVA泡棉，就可以吸收作业过程中的高频振动，避免电芯表面的绝缘层被壳体硬摩擦破损。对接端的电极插片窗口位置做了内凹设计，插片装配后端面比壳体表面低0.8mm，电池单独放置在工具箱内时，不会因为金属工具触碰电极造成短路风险，这个细节也是很多同类型壳体设计时容易忽略的点，实际一线使用场景里，工人经常会把备用电池和扳手、螺丝刀、钻头这类金属工具混放在工具包中，电极内凹的设计可以大幅降低短路隐患。
