带焊接引脚18650圆柱锂电池结构设计

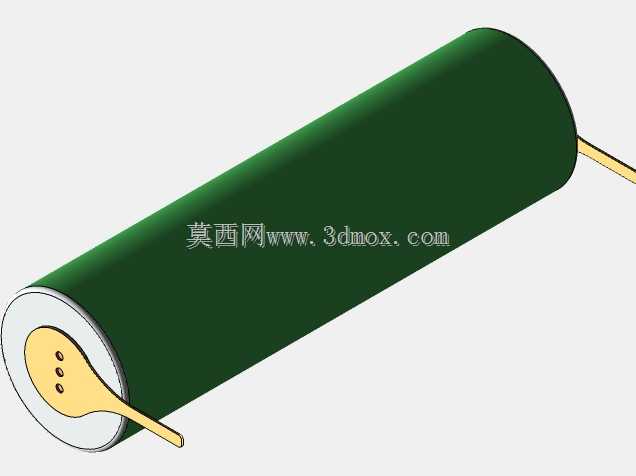

　　在做便携储能设备、小型电动工具、消费类手持电子产品的结构堆叠设计时，18650规格圆柱电芯是绕不开的核心选型部件，这次完成的带引脚款18650电芯三维结构，完全围绕实际生产组装的边界条件搭建，没有做多余的艺术化修饰，所有结构特征都对应实物的装配需求。先从安装边界说起，这款电芯的主体圆柱直径严格控制在18mm，不含两端引脚的主体长度为65mm，这也是18650命名规则对应的核心尺寸基准，做电池仓结构设计时，仓体内径需要预留0.2-0.3mm的装配间隙，避免电芯入仓时出现卡滞，同时要考虑电芯外包绝缘皮的厚度公差，不能把仓体尺寸卡到理论极限值。两端伸出的镀镍焊接引脚，是这款模型区别于常规平头18650的核心特征，引脚厚度0.15mm，

　　宽度3mm，伸出端面的长度为8mm，引脚根部和电芯端面的极耳做了一体化建模，还原了实际生产中激光点焊的连接位置，做PACK组装时，这个引脚既可以直接和镍带焊接组成串并联电池组，也可以直接焊接在PCB板的焊盘上，省掉额外的连接片物料，在小批量定制电池组的场景下，这种带预焊引脚的电芯能大幅减少组装工序，降低虚焊风险。从设计思路上，建模时没有把电芯当成一个简单的圆柱体处理，首先还原了正极端面的绝缘密封圈结构，正极帽的凸起高度控制在0.5mm，这个尺寸直接影响电池仓正极接触弹片的压缩量设计，如果弹片压缩量过大，长期使用后会出现弹性疲劳导致接触不良，压缩量过小则容易因为设备震动出现断电问题。负极端面的引脚做了偏心布置，偏心距2mm，

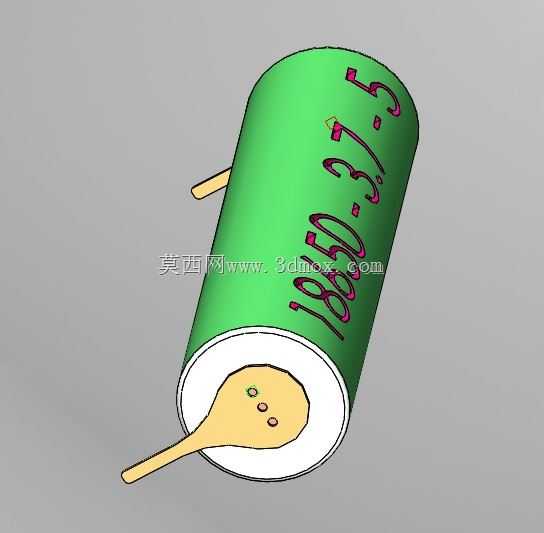

　　这个位置是参考量产电芯的实际极耳位置设定的，避免引脚和电芯中心的负极集流体位置干涉，同时引脚表面做了滚花纹理的示意，对应实际引脚表面的粗糙处理层，能提升焊接时的附着强度，减少焊盘脱落的概率。在实际应用场景里，这款带引脚的18650电芯适配范围很广，小到手持强光手电、便携充电宝、迷你电动螺丝刀，大到电动自行车的辅助电池组、户外储能电源的电芯模组、UPS不间断电源的备用电池包，都能见到这类结构的电芯。做整机结构设计时，需要注意电芯的散热间隙预留，多颗电芯串并联排列时，相邻电芯的外壁间隙不能小于1mm，避免大电流充放电时热量堆积，加速电芯老化。另外模型里还原了电芯外壁的喷码区域特征，这个区域的凹陷深度控制在0.02mm，

　　对应实际电芯外皮的印刷标识位置，做外观结构设计时如果需要做电芯展示窗，这个位置可以作为标识对齐的基准，让整机的标识排版更规整。很多刚接触结构设计的工程师做电池仓时，容易忽略引脚的折弯空间，这款模型里的引脚是平直状态的初始形态，实际组装时引脚可以根据走线需求做最大90度的折弯，折弯半径不能小于1mm，否则会出现引脚断裂的问题，建模时特意在引脚根部做了R0.5的圆角过渡，就是为了提示设计人员预留折弯的工艺空间，避免出现应力集中点。另外电芯两端的绝缘垫圈结构也做了完整还原，垫圈厚度0.3mm，突出电芯端面0.1mm，这个结构的作用是防止引脚焊接后和电芯外壳出现短路，做电池仓的绝缘设计时，不能因为电芯自带绝缘垫圈就省掉仓体的绝缘槽结构，要形成双重绝缘防护，满足安规设计要求。在做电池PACK的固定结构设计时，不要直接在电芯外壁做刚性卡扣压紧，要预留0.5mm的缓冲间隙，配合EVA泡棉填充，因为电芯在充放电过程中会出现轻微的膨胀收缩，刚性固定会导致电芯外壳受力变形，严重时会引发内部短路风险。这款三维结构的所有尺寸都参考量产电芯的实际公差带做了中位值设定，不管是用来做电池仓的结构干涉检查，还是做电池组的装配工艺模拟，都能直接调用，不需要再做额外的尺寸修正。
