带定位孔与销轴的L型机械连接构件

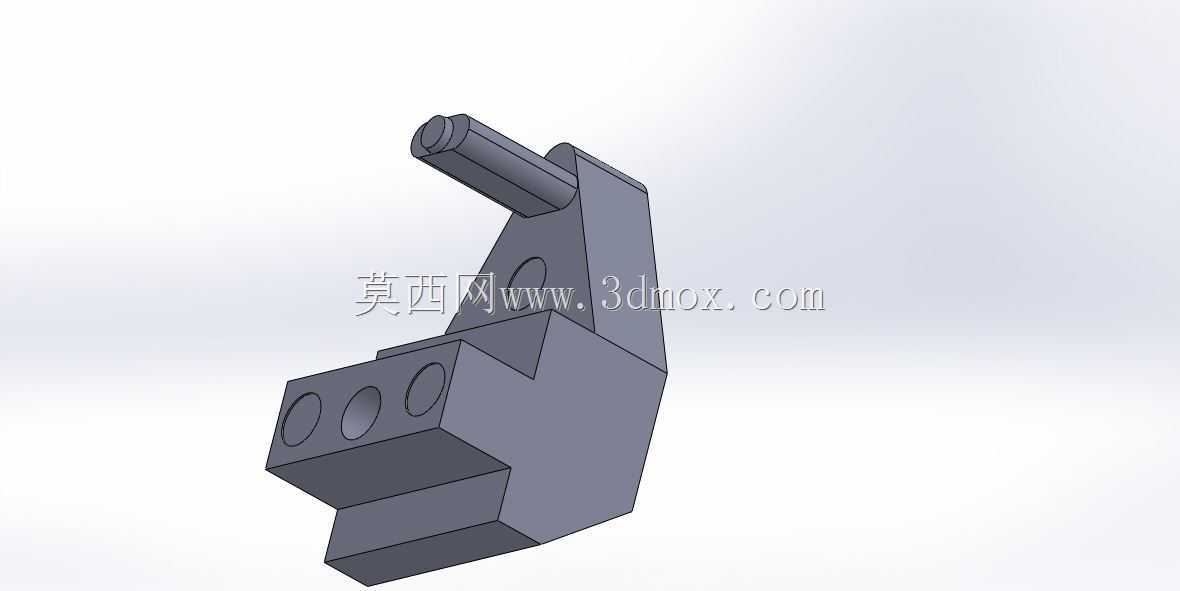

　　该构件属于机械传动与定位系统中的小型支撑连接类零件，在自动化生产线的工位定位模块、小型工装夹具的夹紧单元、非标设备的行程限位组件中均有广泛应用场景，主要承担相邻部件的位置固定、运动轨迹约束、载荷传递的作用，能够在小空间内实现两个垂直方向的部件对接，避免额外设计转接支架带来的空间占用与装配累积误差。从结构设计逻辑来看，构件主体采用L型折角构型，折角处做了加厚处理，能够抵消垂直方向载荷带来的应力集中，避免长期受交变载荷出现折角断裂的问题；主体块体上开设的三个等径同轴通孔，为定位销或者紧固螺栓的安装预留了位置，孔位公差按照H7级精度设计，能够保证装配后相邻部件的同轴度要求，避免出现装配错位导致的运动卡滞。构件上部延伸出的圆柱销轴段，

　　直径与主体安装孔保持统一的公差配合等级，销轴末端做了小尺寸倒角，既能够在装配时起到导向作用，也能避免锐边划伤配合件的安装孔内壁，销轴与主体块的衔接处做了圆角过渡，减少应力集中点的同时，也能保证销轴承受径向载荷时的结构强度。下部的凸台结构为安装定位基准面，凸台的两个垂直面均做了平面度处理，装配时能够与设备安装基面完全贴合，保证构件安装后的垂直度误差控制在0.02mm以内，避免因安装面不平整导致的销轴倾斜，影响配套运动部件的行程精度。在实际选型应用中，该构件的安装边界需要重点关注：销轴伸出长度需要匹配配套连接件的孔深，预留0.5-1mm的装配间隙，避免装配后出现顶死问题；主体块的三个安装孔中心距需要与安装基座的孔位完全对应，

　　孔位偏差不能超过0.1mm，否则会出现螺栓无法穿入或者强行装配后构件产生内应力的问题；折角处的厚度需要根据实际承受的径向载荷做校核，当载荷超过设计阈值时，可在折角处增加加强筋结构提升整体刚性。设计过程中，针对构件的受力方向做了针对性的材料去除优化，在非受力区域做了减重槽设计，既能够降低零件整体重量，也能减少原材料的消耗，同时不会影响整体的结构强度；所有锐边均做了R0.5的圆角处理，避免装配过程中划伤操作人员，也能减少零件搬运过程中的磕碰损伤。在装配逻辑上，该构件可先通过下部凸台的基准面定位在设备基座上，穿入三个紧固螺栓完成初步固定，调整销轴的朝向角度至设计位置后再锁紧螺栓，之后将配套的摆动件或者滑动件套入上部销轴，

　　末端加装卡簧或者限位挡圈即可完成装配，整个装配流程无需额外的专用工装，普通装配人员即可快速完成安装，后期维护更换时也能快速拆卸，减少设备停机维护的时间。该构件的构型适配多数小型自动化设备的紧凑安装空间，不需要预留过大的操作空间，在狭小的设备腔体内部也能完成装配作业，适合应用在3C产品组装设备、小型检测工装、轻工机械的进给定位单元中，能够替代传统的多零件拼接式连接结构，减少装配环节的累积误差，提升设备整体的运行稳定性。
