嵌入式PCB防护安装塑料壳体结构设计

　　在工业控制板卡、小型嵌入式检测模块、消费类电子内置电路单元的应用场景中，PCB的防护与固定结构直接决定了电路单元的运行稳定性，这款PCB安装壳体正是针对小尺寸板卡的安装防护需求设计的注塑类结构件。从实际使用场景来看，这类壳体常应用在小型传感器内置电路、工控信号转换模块、手持检测设备内置板卡的防护场景中，能够隔绝外部粉尘、轻微溅水对PCB板的侵蚀，同时避免板卡焊点与周边金属结构直接接触造成短路风险，也能在设备受轻微磕碰时为板卡提供缓冲防护，降低板卡受外力冲击出现元件脱落、线路断裂的概率。

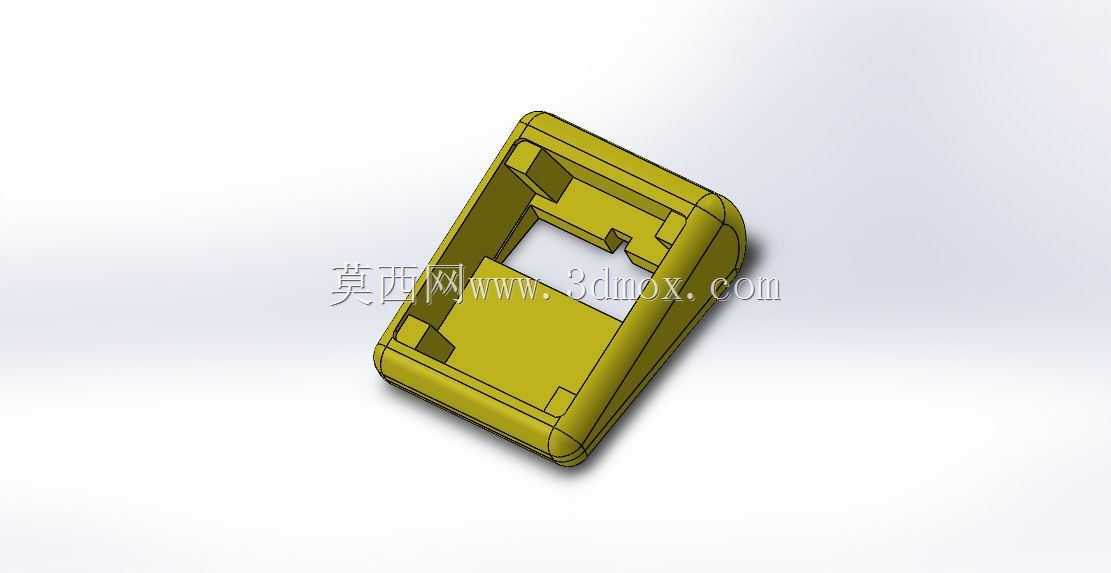

　　从功能特性来看，这款壳体采用一体式框型结构设计，内部预留了与PCB板轮廓匹配的安装限位槽，板卡装入后可通过槽位的卡扣结构完成预固定，无需额外打胶即可限制板卡的水平方向位移，壳体边缘做了圆角过渡处理，既避免注塑生产时出现应力集中导致的边角开裂问题，也能在装配过程中避免尖锐边角划伤操作人员、刮损设备内部其他线束。壳体一侧预留的开口结构，是为了匹配板卡上的接口伸出需求，比如USB接口、接线端子、指示灯位都可以通过该开口外露，无需额外在壳体上二次开孔，减少装配时的二次加工工序。

　　设计思路上，这款壳体优先考虑了注塑成型的工艺可行性，整体壁厚保持均匀，避免壁厚差异过大导致注塑冷却过程中出现缩痕、翘曲变形问题，内部的加强筋与限位卡扣的厚度控制在主体壁厚的60%左右，既保证结构强度，也不会在成型时出现表面缩水缺陷。壳体的安装边界设计充分考虑了小尺寸设备的内部空间利用率，外部轮廓做了紧凑化处理，没有多余的外凸结构，能够在有限的设备内腔空间中完成布置，内部的安装槽尺寸匹配常规小尺寸PCB的板厚公差，即使板卡厚度存在±0.1mm的公差波动，也能顺利装入并保持足够的卡紧力，不会出现松晃问题。

　　从安装适配的角度来看，这款壳体的外部尺寸适配多数小型电子设备的内腔安装位，壳体背部可以根据实际使用需求粘贴双面胶或者增加超声焊接筋位，实现与设备主壳体的固定，也可以通过预留的螺丝柱位采用螺丝锁附的方式完成安装，适配不同生产场景的装配工艺需求。在实际选型使用时，需要注意核对自身PCB板的轮廓尺寸与接口位置，确保板卡装入后接口能够与壳体开口精准对位，同时要确认板卡上最高元件的高度不超过壳体内部的净空高度，避免合盖时元件与壳体发生干涉。这类壳体的材料通常选用ABS或者阻燃PP材质，ABS材质的壳体表面光泽度好、结构强度高，适合对外观有一定要求的消费类电子场景，阻燃PP材质的壳体耐温性能更好、成本更低，更适合工业类控制模块的使用场景。

　　在结构细节处理上，壳体的分型面设置在侧边棱线位置，能够最大程度降低合模线对外观的影响，也减少后续飞边处理的工作量，内部的所有棱角都做了小倒角处理，避免PCB板装入时板边与壳体棱角刮擦造成阻焊层磨损。针对不同使用场景的需求，这款壳体还可以在基础结构上做微调，比如需要更高防护等级的场景，可以在壳体配合面增加密封胶条槽，搭配胶条实现IP65级别的防护能力，需要经常拆装维护的场景，可以将卡扣结构替换为螺丝锁附结构，方便多次拆装检修内部板卡。
