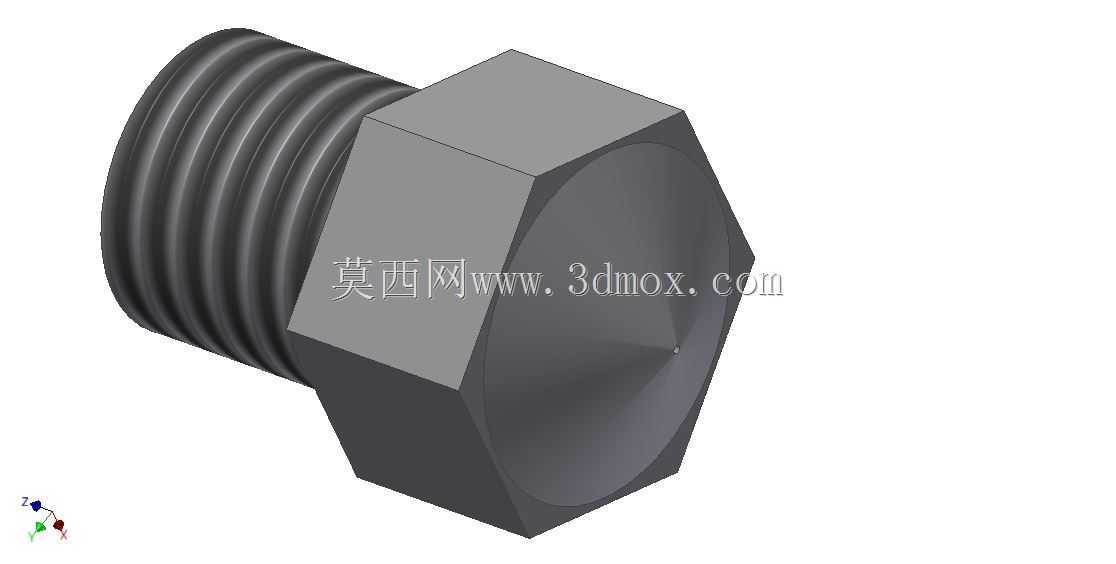

外六角螺纹连接式喉形喷嘴结构

　　能承受管路额定工作压力下的密封反力。外螺纹部分采用通用管螺纹标准，牙型角、螺距都和常规工业管路的内螺纹接口匹配，不需要额外加工转换接头，直接就能拧入对应规格的管路接头、设备预留安装孔内，螺纹长度也做了适配，既保证足够的啮合牙数来承受管路压力，又不会因为螺纹过长导致安装后顶到管路内部的流道，造成流道截面突变引发不必要的压力损失。喷嘴内部的流道采用平滑收缩的喉形设计，从螺纹入口端开始，流道直径沿着流体流动方向逐步收窄，到靠近出口的位置形成最小截面的喉道，之后再过渡到出口端的微小喷孔，整个流道内壁没有直角台阶、粗糙凸起，能最大程度降低流体流经时的沿程阻力，减少紊流产生的噪音和能量损耗，让流体在喉道位置达到设计流速，保证出口喷射的形态稳定，这类喉形喷嘴在流体输送系统里承担着节流、定向喷射的核心作用，常见于高压清洗设备、喷淋除尘系统、农业喷灌管路、工业冷却喷射工位，也会用在小型燃油设备的燃油喷射支路、化工管路的药剂精准投加位置，依靠内部收缩的喉道结构实现流体增速、压力能向动能的转换，让出口处的流体形成稳定的束状或者指定扩散角的喷射形态，避免流体在出口处出现紊流散射、压力损耗过大的问题。从结构设计来看，这款喷嘴采用外六角加外螺纹的连接形式，外六角部分的对边尺寸完全适配标准呆扳手、套筒扳手的夹持规格，安装时不需要额外设计专用工装，普通装配工人用常规五金工具就能完成拧紧作业，六角的厚度也做了受力校核，拧紧过程中不会因为扭矩过大出现棱边崩裂、夹持打滑的问题，

　　不会出现偏流、散流的情况。安装边界上，这款喷嘴的最大外径就是外六角的对边尺寸，安装时只需要预留出对应扳手操作的空间即可，轴向安装长度从螺纹端面到喷嘴出口端面的尺寸紧凑，不会在设备外侧突出过长距离，避免在设备转运、工位操作过程中被磕碰损坏，也能适配安装空间局促的密集排布喷淋工位，比如清洗设备的喷淋杆上，可以沿着杆体间隔排布多只同规格喷嘴，不会因为相邻喷嘴的安装空间干涉导致排布密度达不到设计要求。设计过程中，首先要明确喷嘴的额定工作压力、目标喷射流量、喷射扩散角这些核心参数，再根据流体的特性（比如清水、化学药剂、燃油等不同介质的粘度、腐蚀性）确定喷嘴的材质选型，之后核算外螺纹的啮合强度，保证在额定压力下螺纹连接不会出现脱扣、泄漏，

　　外六角的夹持尺寸要符合标准紧固件的规格系列，尽量选用通用标准尺寸，减少非标加工的成本和难度。内部流道的收缩曲线要做流体仿真验证，避免流道截面突变引发的局部涡流，尤其是喉道位置的过渡圆角，不能过小，否则会加剧流体对内壁的冲蚀，缩短喷嘴的使用寿命，也不能过大，否则会导致喉道的节流效果达不到设计要求，出口流速不足。出口喷孔的直径公差要严格控制，因为喷孔直径的微小偏差就会导致流量、喷射距离出现较大波动，加工时要保证喷孔和螺纹轴线的同轴度，否则喷射方向会出现偏斜，无法对准需要喷射的目标工位。另外，喷嘴出口端的密封面设计也很关键，这款喷嘴采用螺纹端面密封的形式，安装时在螺纹端面加装对应规格的密封垫片，拧紧后就能实现端面静密封，

　　避免流体从螺纹啮合的缝隙处泄漏，不需要在螺纹上缠绕过多的生料带，减少装配时的多余物进入流道堵塞喷孔的风险。在实际设备选型时，要根据管路的工作压力、需要的喷射覆盖范围来选定对应喉道直径、喷孔直径的规格，安装时要控制拧紧扭矩，不能因为扭矩过大导致外六角部分变形、螺纹滑牙，也不能扭矩不足导致密封面压合不紧出现泄漏，日常维护时只需要定期拆下喷嘴，清理喷孔位置附着的杂质、水垢，就能保证喷射性能稳定，不需要频繁更换整体部件，维护成本很低。这类喷嘴的结构简单，可靠性高，没有活动部件，长期在高压流体冲刷的工况下也能保持稳定的性能，是流体喷射系统里用量很大的基础配件，三维建模过程中要重点保证外螺纹的牙型参数准确、外六角的对边尺寸和角度符合标准、内部流道的曲面平滑过渡，避免建模时出现曲面缝隙、尺寸偏差，导致后续加工出的零件无法和标准管路配件适配，或者流道阻力达不到设计预期。
