笔式高压验电检测工具结构设计

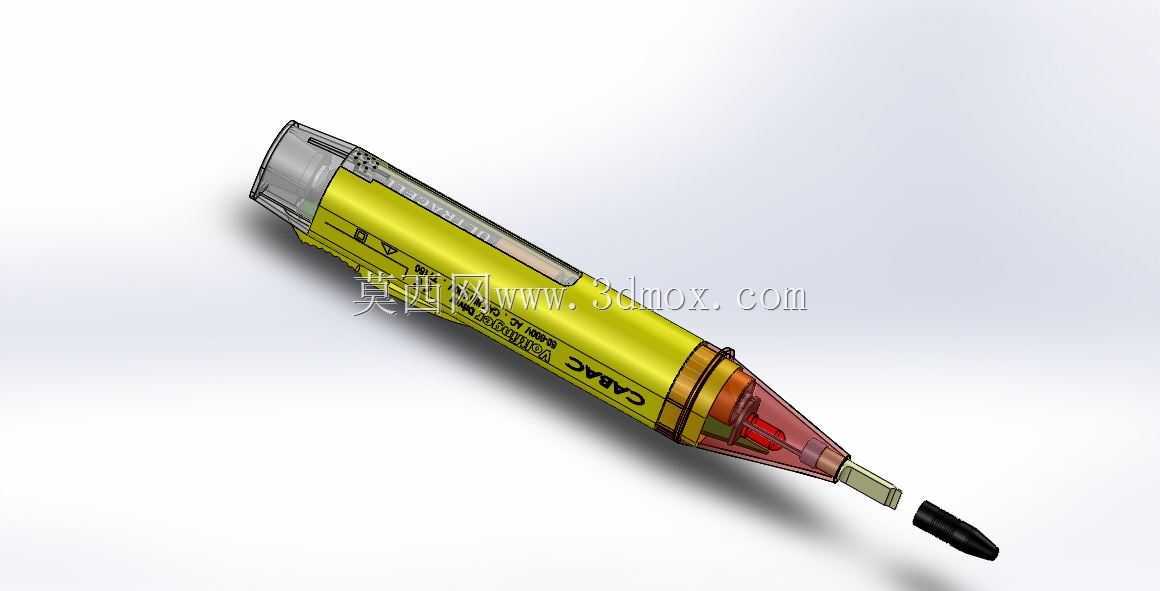

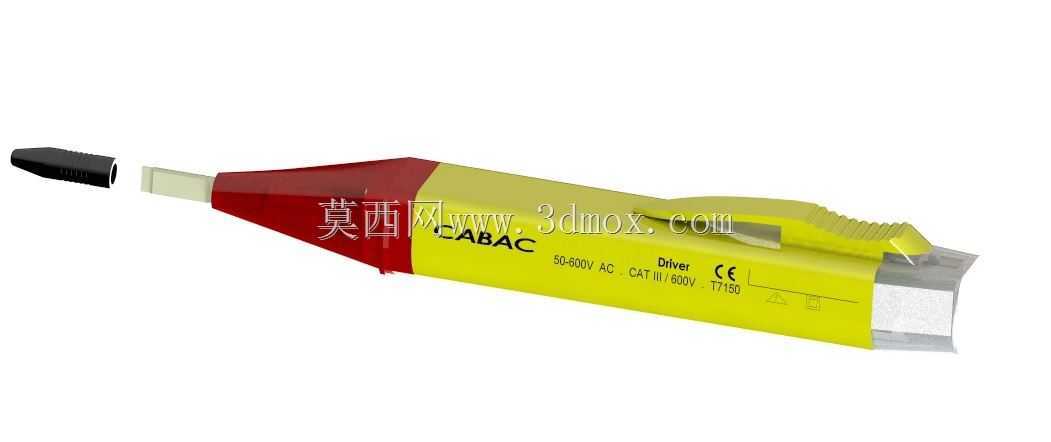

　　这款笔式高压验电装置的三维结构，完全贴合一线电工作业的实际使用需求做的细节设计，首先从应用场景来看，这类验电工具主要覆盖配电线路巡检、设备停电验电、高低压柜检修前的电压核验场景，不管是户外架空线作业、车间配电房维保，还是家装电路核验工况，都能适配手持操作的使用习惯。从实际用途出发，它的核心作用是在作业人员触碰带电体前，快速检测目标点位是否存在危险电压，避免带电作业引发的触电事故，是电工作业 mandatory 的安全防护类检测工具，区别于普通低压测电笔，这款结构支持更高电压等级的检测，适配工业配电场景的核验需求。

　　从功能特性的结构实现来看，整个笔身做了分段式结构设计，前端的金属检测探头做了内缩式防护结构，非使用状态下探头不会外露，避免携带过程中误触金属物件引发误报警，也能防止探头磕碰变形影响检测精度；笔身中段的握持区域做了防滑纹理设计，和图中展示的笔夹结构一体化成型，作业人员可以直接把它夹在工作服口袋上，高空作业时不会轻易滑落，握持区域的材质做了绝缘加厚处理，按照高压绝缘的安全距离要求，握持段和前端检测探头之间留足了安全爬电距离，哪怕检测高电压等级线路，也能保证握持人员的操作安全。笔身尾部做了声光报警的出音、透光结构，检测到带电电压时，尾部的提示模块会同时发出声光提示，在嘈杂的车间或者光线强烈的户外作业场景下，不管是听报警声还是看灯光闪烁，都能快速获取检测结果，不会因为环境干扰漏判带电状态。

　　设计思路上完全围绕单手操作的逻辑做结构排布，整个笔身的直径控制在成年男性单手握持的舒适尺寸范围内，重量分布做了重心优化，重心落在握持区域的中心位置，长时间手持巡检也不会有明显的坠手感；探头端的结构做了锥度收窄，哪怕是狭小空间内的接线端子、密集排布的柜内触点，也能顺利伸进去接触检测点，不会因为笔身过粗被周边元器件挡住。从安装边界和外形尺寸来看，整笔长度控制在便携工具的合理区间，笔夹的夹持厚度适配常规工作服的口袋布料厚度，拆装都很顺畅，内部的电路板、电池仓都做了卡位固定结构，哪怕笔身从1.5米高度掉落到水泥地面，内部元器件也不会出现移位松脱，符合电工工具的抗跌落要求。笔身的标识区域预留了参数标注的平面位置，电压等级、认证标识都可以直接丝印在这个平面上，不会因为握持摩擦导致标识磨损看不清。另外结构上还做了探头保护帽的卡位设计，保护帽拔下后可以卡在笔尾位置，避免作业过程中保护帽遗失，这个细节是很多同类工具结构设计容易忽略的点，实际作业中经常出现保护帽随手放置丢失，导致探头长期外露损坏的问题，这个卡位结构刚好解决了这个现场使用的痛点。绝缘外壳的壁厚做了均匀化处理，注塑成型的时候不会出现缩痕、壁厚不均导致的结构强度薄弱点，整个外壳的合模线做在笔身的两侧位置，握持的时候不会硌手，长时间使用也不会磨手。内部电池仓做了旋转开盖的结构，不需要额外工具就能更换电池，现场作业时电池没电可以快速更换，不会耽误检修进度，电池触点做了防氧化镀层处理，在潮湿的户外作业环境下也不会出现接触不良的问题。
