冶金车间EBT偏心炉底出钢活动走道结构

　　在电弧炉炼钢车间的EBT偏心炉底出钢作业区域，炉体周边的操作通道一直是现场布局的难点——常规固定走道会在炉体倾动出钢、炉体检修作业时形成干涉，既影响设备动作行程，也会给现场作业带来碰撞安全隐患，这款活动走道正是针对该场景设计的配套操作通道结构。从实际使用逻辑来看，该走道主要服务于EBT炉出钢侧的日常巡检、出钢操作辅助、炉侧部件维护等作业需求，在炉体处于直立冶炼工位时，走道伸展到位，与炉侧固定平台平稳衔接，为作业人员提供平整、具备足够承载能力的通行与操作空间；当炉体需要倾动执行出钢动作，或是需要开展炉底耐材更换、出钢口维护等检修作业时，走道可沿预设轨迹滑移收回，完全避让出炉体的倾动回转半径范围，不会与炉体的运动部件、附属管线产生任何干涉，解决了固定通道无法兼顾操作便利性与设备动作空间的矛盾。

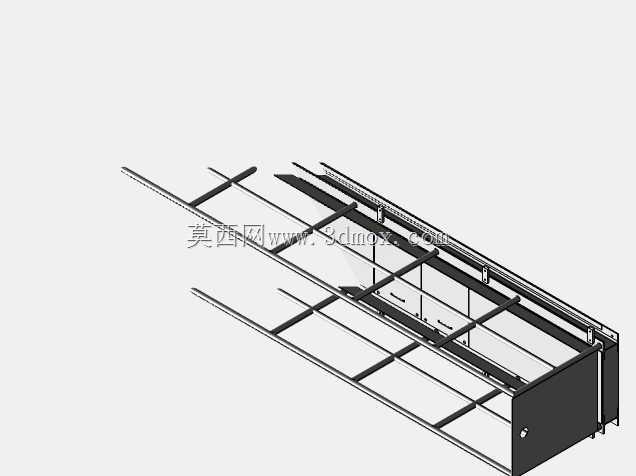

　　从结构设计思路上，这款走道采用模块化钢结构框架设计，主体承载框架采用型钢焊接成型，框架的受力路径经过反复校核：走道的活荷载按照冶金车间操作平台的常规荷载取值设计，可同时满足多名作业人员携带检修工具通行、临时放置小型检修备件的承载需求，框架的主受力梁沿走道长度方向布置，横向设置次梁做受力分配，走道面板采用防滑花纹钢板铺设，边缘设置连续的挡边结构，防止作业过程中工具、小零件从走道边缘掉落至下方出钢作业区引发安全事故。走道的滑移导向结构采用双侧导向限位设计，两侧的导向组件分别与固定基础上的导轨配合，既保证走道滑移过程中的直线度，避免卡滞，也能承受走道伸展状态下的偏载作用力，不会因为人员站在走道边缘作业就出现结构侧翻、导向脱开的问题。

　　在安装边界的考量上，这款走道的固定端安装基础设置在EBT炉侧的固定混凝土平台或钢结构平台边缘，不需要对现有炉体基础做大规模改造，安装时只需要将导向导轨按照预设的标高、水平度要求固定在基础预埋件上，再将走道整体吊装至导轨上，调整好滑移行程的限位位置即可投入使用，整体安装作业量小，适配现有多数吨位EBT电弧炉的炉侧布局尺寸。走道的收回极限位置完全处于固定平台的投影范围内，不会额外占用炉前作业的有效空间，伸展后的走道端部与炉体外壳之间预留了足够的安全间隙，既不会因为炉体正常生产过程中的热胀冷缩、小幅振动出现剐蹭，也能避免人员行走时踩空的风险。

　　从细节设计来看，走道的滑移驱动结构适配车间的现有动力条件，不需要额外配置复杂的动力系统，日常操作中可根据现场实际需求选择手动驱动或是配套小型动力单元驱动，操作逻辑简单，现场作业人员经过简单交底即可完成走道的伸展与收回操作。走道的所有外露钢结构表面都做了耐高温防腐处理，可适应炼钢车间高温、多粉尘的作业环境，减少日常维护的工作量；导向运动副设置了防尘结构，避免车间内的氧化渣、粉尘进入导向间隙造成滑移卡滞，延长结构的无故障使用周期。不同于常规的固定式操作平台，这款活动走道的结构完全围绕EBT炉的作业流程做匹配设计，在不影响炉体原有动作逻辑、不改动炉体主体结构的前提下，补上了炉侧操作通道的缺口，让作业人员在开展出钢口检查、炉侧附件维护等作业时不需要借助临时梯具，大幅提升了现场作业的便利性与安全性，同时其可滑移收回的特性，也不会给炉体检修、炉体倾动等作业带来额外的阻碍，很好地平衡了操作空间需求与设备运动空间需求之间的矛盾。
