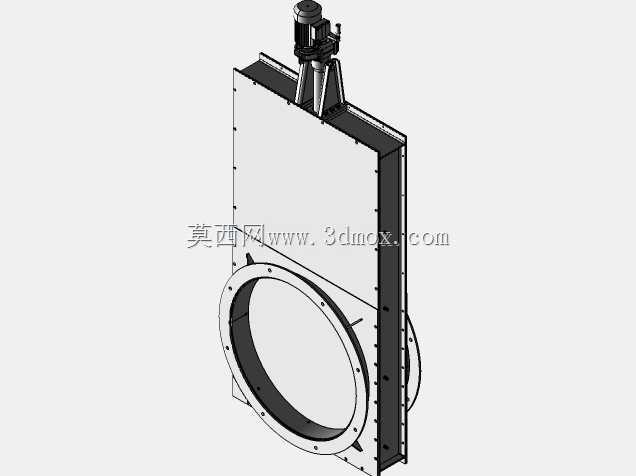

电动圆形插板式滑动闸门结构设计

　　在粉体输送、通风除尘、烟气治理、散装物料转运的工业管线系统中，这类圆形滑动闸门常被安装在管道与料仓、设备腔体的衔接位置，承担介质通断控制、截流卸压、检修隔离的核心作用，相比传统翻板阀、蝶阀，其闸板沿垂直于管道轴线方向做直线滑移，全开状态下流通截面无遮挡，不会出现阀板扰流、积料卡滞的问题，尤其适配大口径、含固体颗粒介质的输送场景。从结构设计逻辑来看，该闸门采用圆形法兰对接端，法兰端面预设均匀分布的螺栓孔位，可直接与同公称通径的圆形管道、设备接口配对安装，无需额外加装变径接头，安装时需保证法兰端面的平行度偏差控制在允许范围内，避免密封面受压不均导致漏料、漏风。闸板主体采用平直钢板结构，边缘做铣削加工处理，与阀体两侧的导向槽配合，

　　导向槽内镶嵌耐磨密封衬条，既可以约束闸板的运行轨迹，避免启闭过程中出现卡涩、偏摆，也能在闸板关闭时填充闸板与阀体的间隙，实现介质密封。驱动单元布置在阀体顶部的安装支架上，采用立式直驱结构，动力输出端通过连接架与闸板顶端直接相连，省去了复杂的连杆传动结构，传动路径短、传动效率高，同时支架预留了足够的维护空间，后期拆解检修驱动部件时无需拆卸整个阀体，可直接在管线原位完成维护作业。设计过程中需要重点核算几个核心边界参数：首先是闸板的全行程尺寸，要保证闸板完全开启时，其底边完全高于管道流通截面的上沿，避免闸板残留部分遮挡流道造成通流面积损失，同时全关位置时闸板完全覆盖整个圆形流通截面，密封边超出法兰内孔边缘足够宽度，保证密封可靠性；

　　其次是阀体的整体安装空间，除了法兰对接的径向尺寸外，要预留闸板向上提升的顶部空间，以及侧面检修操作的余量，避免现场安装时与周边管线、钢架结构发生干涉；另外还要考虑导向槽的耐磨性能，针对含硬质颗粒的物料输送场景，密封衬条需选用耐磨、自润滑的材质，减少闸板往复滑动的磨损量，延长设备整体使用寿命。在实际工况应用中，这类闸门可适配重力落料管线、低压气力输送管道、通风除尘风道等多种场景，当配套电控系统时，可接入设备的自动化控制逻辑，实现远程启闭控制，也可在闸板位置加装行程开关，实时反馈闸门的开闭状态，避免出现误操作。不同于承压管道用的高压闸阀，这类滑动闸门主要适配低压、常压的介质输送场景，设计时无需考虑高压壳体的壁厚冗余，

　　更多侧重结构的轻量化、运行的顺畅性以及密封的可靠性，阀体框架采用型钢与钢板焊接成型，焊接后做整体时效处理消除焊接应力，再进行机加工保证各安装面的形位公差，避免焊接变形导致闸板运行卡滞。闸板与驱动部件的连接位置设计有可调间隙结构，可在长期运行出现磨损后，微调闸板的安装位置，补偿密封衬条的磨损量，延长密封件的更换周期，降低日常维护成本。
