炼钢厂连铸工序中间包设备结构

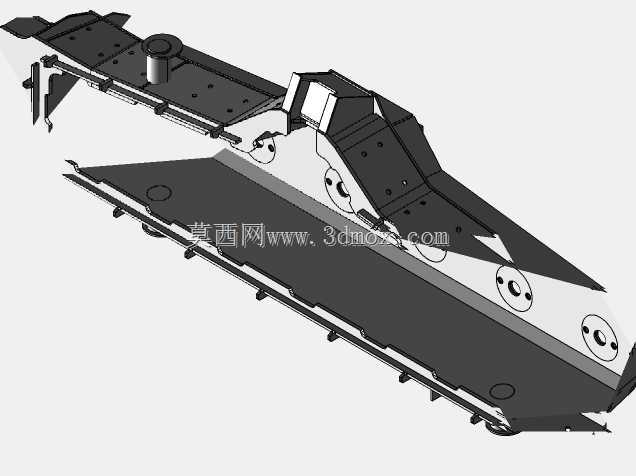

　　在长流程炼钢的连铸生产环节，中间包是衔接钢水包与结晶器的核心过渡设备，位于连铸机钢水接收工位的上方平台，承担着稳压、分流、除杂、储钢缓冲的关键作用，其结构设计合理性直接影响连铸坯的成型质量与连续生产稳定性。从结构布局来看，该中间包整体采用长槽型焊接壳体结构，主体承载框架由厚钢板拼焊成型，外部设置多组纵横交错的加强筋板，用于抵消高温钢水长期接触带来的热变形应力，同时在壳体与耐火材料内衬之间预留了20-30mm的缓冲间隙，可容纳耐火材料受热膨胀产生的形变，避免内衬受挤压开裂漏钢。包体的上部设置有对称分布的钢水受料位，对应钢水包长水口的插入位置，受料位周边设置有挡渣墙安装位，可通过挡渣堰与挡渣坝的组合结构，减缓钢水进入包内的冲击动能，

　　延长钢水在包内的停留时间，促使钢水中的非金属夹杂物充分上浮，提升钢水纯净度。包体底部设置有多个等距分布的水口安装座，每个水口座都加工有精准的定位止口与密封槽，可适配不同通径的浸入式水口，将经过缓冲稳流的钢水均匀分配到下方各流结晶器内，水口座周边设计有独立的冷却通道安装位，可接入压缩空气或水冷管路，避免水口区域因长期高温出现结瘤堵塞问题。包体的两侧设置有整体式的安装支座，支座上加工有与连铸平台导轨匹配的导向槽与吊装孔，可实现中间包在烘烤位、浇注位、维修位之间的快速横移更换，支座的承重面经过机加工找平，平面度公差控制在0.2mm/m以内，保证包体安装后处于水平状态，避免各流水口的钢水流量出现偏差。包体的端部设置有溢流口与事故排钢口，

　　溢流口的高度略高于正常工作液位，可在钢水注入量过大时排出多余钢水，避免钢水从包沿溢出引发安全事故；事故排钢口配备有气动或液压驱动的闸板机构，在出现连铸断流、漏钢预警等紧急情况时可快速开启，将包内剩余钢水排入下方的事故钢渣罐，避免设备烧损。在设计过程中，需要重点考量包体的热应力分布，通过有限元热结构耦合分析，对高温区的钢板厚度、加强筋布局进行优化，在保证结构强度的前提下尽可能降低包体自重，减少横移机构的负载；同时要兼顾耐火材料砌筑的工艺性，包体内壁的转角位置全部采用圆弧过渡，避免直角区域出现耐火材料填充不实、烘烤后脱落的问题。包体上部设置有包盖安装的定位卡槽，包盖采用纤维耐火材料浇筑成型，可减少包内钢水的温降，

　　同时阻挡外部杂物落入钢水，包盖上预留有长水口插入孔、测温取样孔、塞棒机构安装孔，所有开孔位置都设置有密封结构，减少冷空气吸入造成的钢水二次氧化。对于安装边界而言，该中间包的整体宽度需要匹配连铸平台的导轨间距，长度方向需要覆盖连铸机所有流的结晶器中心距，安装后水口中心与结晶器中心的同轴度偏差需要控制在±2mm以内，保证钢流能够准确注入结晶器铜管中心，避免偏流冲刷结晶器壁引发坯壳不均、漏钢等生产事故。在日常运维中，该结构的设计也预留了足够的维修操作空间，包体侧面的加强筋之间设置有检修踏板安装位，可方便操作人员检查水口状态、更换塞棒机构，包体底部的水口座采用可拆卸式连接结构，在水口侵蚀到限后可快速更换，无需整体返修包体，大幅缩短非生产停机时间。
