45千瓦单供热冷凝锅炉结构设计

　　在民用集中供热、小型商业场所采暖、独立建筑分户供暖的场景中，单供热型冷凝锅炉的应用占比正在逐年提升，这类设备相比传统常压锅炉，能通过烟气冷凝过程回收潜热，热效率表现更贴合当下的节能需求。本次呈现的45千瓦单供热冷凝锅炉结构，完全围绕纯供热工况做了针对性的结构优化，没有冗余的生活热水换热回路，整体结构更紧凑，运维拆检的便利性也更高。

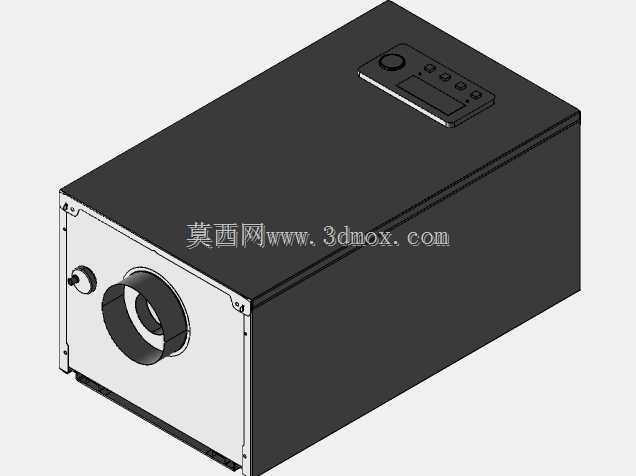

　　从实际使用场景来看，45千瓦的供热输出刚好覆盖300-450平的采暖面积需求，适配小型商铺、独栋民居、小型办公场所的独立采暖需求，不需要接入大型集中供热管网，安装灵活度更高。设备正面预留的大口径圆形接口为采暖水回水口，接口旁的小口径接头为泄压与排污接口，安装时可直接对接采暖系统的供回水主管道，不需要额外做变径转接，减少了现场安装的管路配件用量。顶部的操作面板区域集成了状态显示屏、参数调节按键与电源开关，所有操作元件都做了内嵌式设计，避免运输、安装过程中磕碰损坏操作元件，面板的倾斜角度经过人体工程学校核，操作人员站立状态下无需过度弯腰或抬手就能完成参数查看与调节操作。

　　设计过程中，整体外壳采用了分体式钣金拼接结构，侧面板与前面板都采用可拆卸式螺丝固定，后期需要检修内部燃烧器、冷凝换热器、燃气阀组的时候，不需要完全拆解整机外壳，只需要拆除对应位置的面板就能接触到内部检修点位，大幅降低后期运维的拆解工作量。设备的整体外形为规整长方体结构，边角位置都做了小圆弧过渡处理，既避免钣金锐边划伤安装运维人员，也能减少安装过程中磕碰造成的钣金变形。设备底部预留了标准的安装固定孔位，可直接固定在混凝土基础或者钢制支架上，安装边界尺寸经过优化，宽度方向控制在0.6米以内，深度控制在0.9米以内，高度控制在0.5米左右，不需要占用过大的设备安装空间，哪怕是狭小的设备间也能顺利布置。

　　内部结构布局上，燃烧腔与冷凝换热腔采用上下分层布置，高温烟气从燃烧腔输出后直接进入下部的冷凝换热段，烟气流动路径做了折返式设计，延长烟气与换热壁面的接触时间，充分回收烟气中的余热，同时冷凝水的排放路径做了独立的导流设计，避免冷凝水滞留腐蚀换热元件。设备的电气控制模块布置在顶部面板的内侧，与下部的换热、燃烧区域做了隔热密封隔离，避免高温环境影响电气元件的使用寿命，所有内部线束都预留了足够的拆装余量，接插件都采用防呆设计，后期更换元件时不会出现插错接口的问题。

　　从安装适配性来看，设备的燃气接口、烟气出口都布置在设备背面，安装时所有管路都可以隐藏在设备后侧，正面与侧面不会露出多余管线，整体外观更整洁。烟气出口的尺寸适配常规的同轴烟道，不需要额外定制烟道配件，能直接适配市面上主流的冷凝锅炉烟道配件，降低现场安装的适配成本。设备的整体重量经过结构优化，满水状态下的总重量控制在合理范围内，普通的民用建筑楼板承重就能满足安装要求，不需要额外做楼板承重加固。

　　在结构细节处理上，所有与水接触的钣金部位都做了防腐镀层处理，冷凝水接触的部位采用了耐腐材质，避免长期使用过程中出现腐蚀漏水的问题。前面板与主体框架的连接位置加了密封胶条，既可以减少设备运行时的噪音外传，也能避免外部灰尘进入设备内部堆积在换热片表面，影响换热效率。操作面板的按键采用了防水薄膜按键，即使设备间存在潮湿溅水的情况，也不会出现按键失灵的问题，适配潮湿的设备间安装环境。
