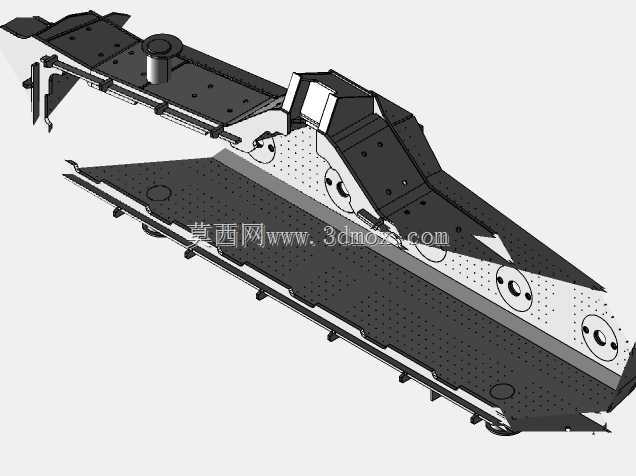

炼钢厂用中间包第二版结构设计

　　在长流程炼钢的连铸生产环节，中间包是衔接钢包与结晶器的核心过渡部件，承担着稳压、分流、除杂、储钢的关键作用，其结构设计合理性直接影响连铸坯的成型质量与连铸作业的连续稳定性。本次迭代的第二版中间包结构，针对现场使用中暴露的耐材附着不均、钢流偏析、检修拆装效率低等问题做了针对性优化，整体结构完全适配现有连铸机的工位布局，不需要对现有连铸平台做额外改造即可直接替换原有部件。从安装边界来看，该中间包的整体外形完全匹配现有连铸工位的承载台架定位尺寸，两侧的挂耳结构与台架上的定位销孔同轴度公差控制在0.2mm以内，吊装就位后不需要额外调整即可完成锁止，包体底部的水口定位面与结晶器上口的垂直距离严格控制在工艺要求的280mm至320mm区间内，

　　避免钢流落差过大导致的二次氧化或者飞溅问题。包体的主体承力结构采用加厚钢板焊接成型，侧壁的加强筋布局做了重新排布，不同于旧版结构的等间距筋条设计，新版在钢水冲击区对应的侧壁位置加密了筋条间距，同时在筋条与包壁的连接位置做了圆弧过渡处理，消除焊接应力集中点，能够承受满包钢水的长期静载荷以及倾翻过程中的动载荷冲击，避免长期高温作业下包体出现变形开裂的问题。包体内部的挡墙、挡坝位置经过流场仿真验证，能够有效延长钢水在包内的停留时间，促进钢水中夹杂物的上浮分离，同时稳流器的安装位做了嵌入式定位设计，更换稳流器时不需要整体打磨包壁耐材，只需要对准定位槽放入即可完成固定，大幅缩短检修更换的作业时长。包体上部的溢流口位置做了加宽处理，

　　当钢水液位超过安全阈值时能够快速将多余钢水导入事故溜槽，避免钢水溢出烧坏平台设备，同时溢流口的耐材砌筑槽做了台阶式设计，能够防止耐材在钢水长期冲刷下出现脱落。包体两侧的耳轴位置做了镶套处理，耳轴内部采用耐热合金衬套，与吊装设备的吊具配合间隙控制在合理范围，长期反复吊装作业下不会出现耳轴磨损过量导致的吊装晃动问题。包盖的密封结构做了优化，包盖与包体上口的配合面采用迷宫式密封结构，能够减少作业过程中的热量散失，降低钢水温降速率，同时包盖上的烘烤孔、加料孔位置都做了凸台定位，配套的盖板能够完全盖合，避免作业过程中烟尘外溢。在钢水出口位置，水口的安装座做了快换式结构设计，配合液压快换机构能够在不停机的状态下快速更换水口，

　　大幅提升连铸作业的连续率，减少因为水口堵塞、侵蚀导致的非计划停浇。整个包体的底部做了微倾斜设计，坡度朝向水口位置，能够在浇铸末期将包内剩余钢水完全导出，减少残钢残留量，降低清渣作业的工作量。不同于常规中间包的对称式结构，该版结构根据现场连铸机的流数布局做了非对称的流道设计，每个水口对应的钢流通道都做了圆弧过渡，避免钢流在包内形成紊流卷渣，每个出水口的钢流速度差控制在5%以内，保证各流铸坯的冷却条件一致，减少铸坯的质量偏差。包壁上预留的温度传感器安装孔位置做了强化处理，孔位周围焊接加强环，避免长期高温下孔位变形导致传感器安装不到位，能够实时监测包壁不同位置的温度变化，预判耐材侵蚀情况，避免穿包事故发生。在吊装运输的适配性上，包体的整体重心经过反复校核，满包状态下重心与吊点的垂直连线偏差不超过10mm，吊装过程中不会出现倾斜撒料的问题，同时包体底部的支撑脚间距与车间内的中间包运输车承载面定位块完全匹配，运输过程中不需要额外固定即可保证平稳。
