仿枫果翼型飞蛋旋翼机减速传动机构

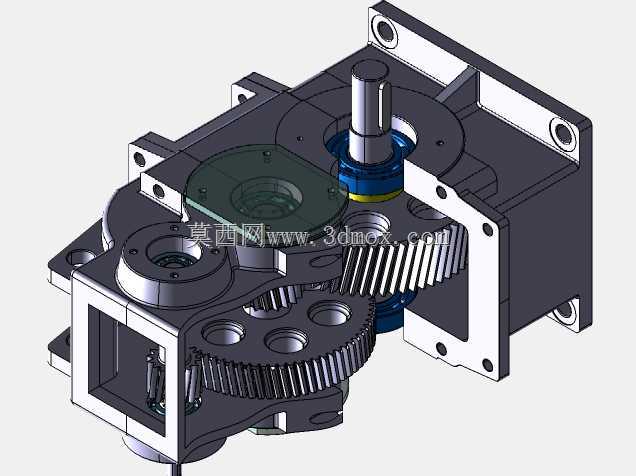

　　这套传动结构的设计原点来自对槭树翅果下落自旋状态的观察，最初的需求是搭建一套可实现低速大扭矩输出的旋翼驱动单元，适配小型自旋类飞行器的动力传递场景，这类结构目前多应用在小型实验性旋翼载具、仿生扑翼验证平台以及低速空气动力学测试台架上，核心作用是将高转速动力源的输出扭矩放大，匹配旋翼所需的低转速大扭矩工况，避免动力源直接驱动旋翼时出现的扭矩不足、转速匹配失衡问题。从结构布局来看，整套传动机构采用多级圆柱斜齿轮啮合的传动方案，斜齿轮的选用是考虑到旋翼运转过程中存在持续的交变载荷，斜齿轮啮合重合度更高，传动过程更平稳，能有效降低齿轮啮合时的冲击噪音，同时提升轮齿的承载能力，适配旋翼转动时产生的不均衡气动载荷。箱体采用分体式拼接结构，

　　上下箱体通过定位销与螺栓实现紧固连接，安装法兰面设置在箱体的侧部与端部，法兰面上的安装孔位采用对称布局，可适配不同角度的安装固定需求，箱体的内腔轮廓完全贴合齿轮组的运转包络线，在保证齿轮运转不发生干涉的前提下，尽可能压缩箱体的整体体积，减少不必要的结构冗余。输入轴采用伸出式端轴结构，轴端设置有标准的键槽连接位，可直接与动力源输出轴通过联轴器实现对接，轴与箱体的配合部位设置有轴承安装位与密封槽，可适配标准深沟球轴承与接触式密封圈，既保证轴系的回转精度，也能避免箱体内润滑脂出现泄漏。各级传动齿轮的参数经过匹配计算，从输入轴到输出轴的传动比按照旋翼所需的工作转速区间设定，齿轮的齿宽、模数根据传递扭矩的大小做了对应优化，

　　大负载工况下的轮齿弯曲强度与接触强度均满足长期运转的要求，输出轴直接连接旋翼安装座，轴端设置有轴向定位台阶，可保证旋翼安装后的同轴度，避免高速转动时出现偏心振动。设计过程中优先考虑了装配的工艺性，分体式箱体的拆分面选在齿轮轴系的中心平面位置，装配时可先将所有轴系、齿轮、轴承预装在下箱体的对应安装槽内，再扣合上箱体完成紧固，不需要额外设计复杂的装配工装，后期维护时拆开上箱体即可直接检查所有齿轮的啮合状态与磨损情况，不需要完全拆解整个机构。安装边界方面，箱体的整体外轮廓为方正带安装支耳的结构，支耳上的安装孔为通孔设计，可适配M6规格的紧固螺栓，安装时需要预留的操作空间为箱体轮廓外扩15mm即可满足螺栓紧固的操作需求，

　　输入轴与输出轴的轴伸长度经过控制，不会与周边安装结构发生干涉，箱体的壁厚根据受力仿真结果做了差异化设计，轴承安装位、螺栓连接位的壁厚做了加厚处理，非受力区域的壁厚适当减薄，在保证整体结构刚度的前提下控制整体重量，适配小型飞行器对自重的严苛要求。齿轮啮合侧隙按照精密传动的要求设定，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现齿轮卡滞、运转阻力过大的问题，箱体内预留有润滑脂存储腔，可填充适量润滑脂实现齿轮与轴承的长期自润滑，不需要额外设计复杂的油路润滑结构，降低整体结构的复杂程度。这套结构也可经过简单参数调整后，适配小型自动化设备的低速传动工位、小型输送装置的驱动单元等场景，只需要根据实际传递扭矩的需求调整齿轮模数与传动比，即可快速衍生出适配不同工况的传动方案，箱体的安装接口也可根据实际安装需求做对应调整，具备较强的结构拓展性。
