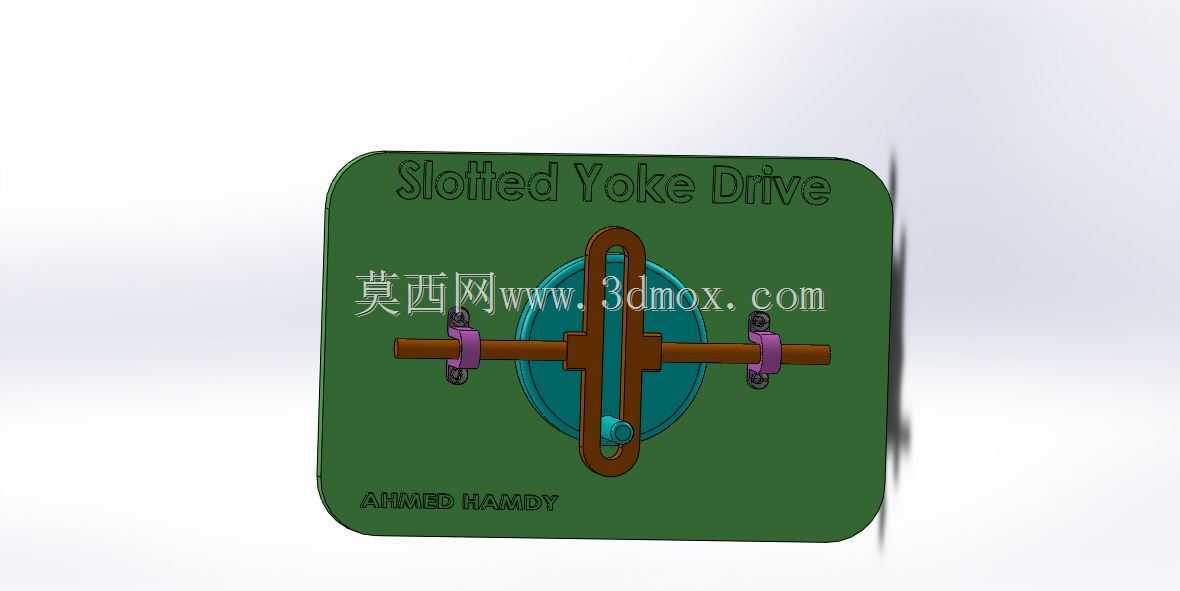

开槽轭式间歇回转传动机构结构设计

　　在轻工包装、自动化送料、工位转序这类需要间歇式精准分度的设备场景里，这类开槽轭传动结构是替代传统槽轮机构的高适配性方案，很多做小型自动化专机的结构工程师在选型时，常会因为常规外槽轮的冲击大、锁止弧磨损快的问题，转而采用这种开槽轭式的传动设计。从实际装配的边界来看，这套传动组件的核心回转副同轴度要求控制在0.02mm以内，主动销的回转直径与开槽轭的槽长做了等比匹配，避免传动过程中出现卡滞或者滑动间隙过大的问题，安装时主动轴与从动轴的中心距需要严格按照设计值锁定，中心距偏差超过0.1mm就会导致传动角突变，加剧槽壁的磨损。

　　这套结构的核心功能是将主动轴的连续匀速回转运动，转化为从动轴的间歇式定角度回转，和传统马尔他机构相比，开槽轭的槽道做了直槽等宽设计，主动销在进入和脱离槽道的瞬间，运动冲击要比普通外槽轮小30%左右，适合中低速、轻载的间歇转位工况，比如小型文具组装线的工位转盘、半自动灌装机的瓶托转位、印刷设备的走纸间歇进给单元，都能看到这类结构的应用变体。设计时首先要确定间歇分度的角度需求，这套结构的单次转位角度为90度，对应主动轴每回转一周，从动轴完成一次90度的转位动作，剩余角度范围从动轴通过轭体的圆弧锁止面保持锁止状态，不会因为负载惯性出现溜转问题。

　　从结构细节来看，主动轴上的圆柱销采用了淬硬处理，表面粗糙度控制在Ra0.8，和轭体上的直槽做间隙配合，配合间隙控制在0.01-0.03mm之间，既保证滑动顺畅，又不会因为间隙过大产生反向冲击。轭体的锁止圆弧和主动盘的锁止凸台做了同心配合，锁止接触面的贴合宽度不小于5mm，保证锁止状态下的定位刚性，避免转位到位后出现工位偏移。两侧的轴座采用了标准的通孔安装设计，安装孔位的中心高保持一致，可直接适配常规的20mm直径光轴安装，不需要额外做定制化的轴座加工，降低了整机组装的加工成本。

　　在实际工况适配中，这套传动结构适合的输入转速范围在10-60rpm之间，转速过高会导致主动销进出槽道时的动载荷激增，长期运行会出现槽道压痕、销子变形的问题。如果应用在有粉尘或者切削液的场景，需要在槽道位置增加简易的防尘刮片，避免硬质颗粒进入槽道配合面，加剧滑动面的磨损。和棘轮棘爪式的间歇机构相比，这种开槽轭传动的转位过程更平稳，没有棘轮机构的跳齿噪音，定位精度也更高，单次转位的重复定位精度可以控制在±0.05度以内，完全满足多数中小型自动化设备的工位分度需求。

　　设计建模时需要重点校核主动销的运动轨迹，确保销子在整个槽道内滑动时，不会和槽道的端部发生刚性碰撞，槽道的端部做了微小的圆弧倒角，避免应力集中导致轭体端部开裂。轭体本身的材质可选45号钢调质处理，或者在轻量化要求高的场景采用铝合金硬质阳极氧化处理，两种材质都能满足常规轻载工况的强度需求。轴端的固定采用了标准的卡簧限位结构，装配和后期维护时拆卸方便，不需要专用的拉马工具就能完成组件的更换。整个传动组件的外形轮廓方正，安装时不需要预留太大的周边空间，可直接集成在设备的安装立板上，周边预留10mm的操作空间就能完成日常的润滑和维护作业。
