叉型铰接连接适配结构件

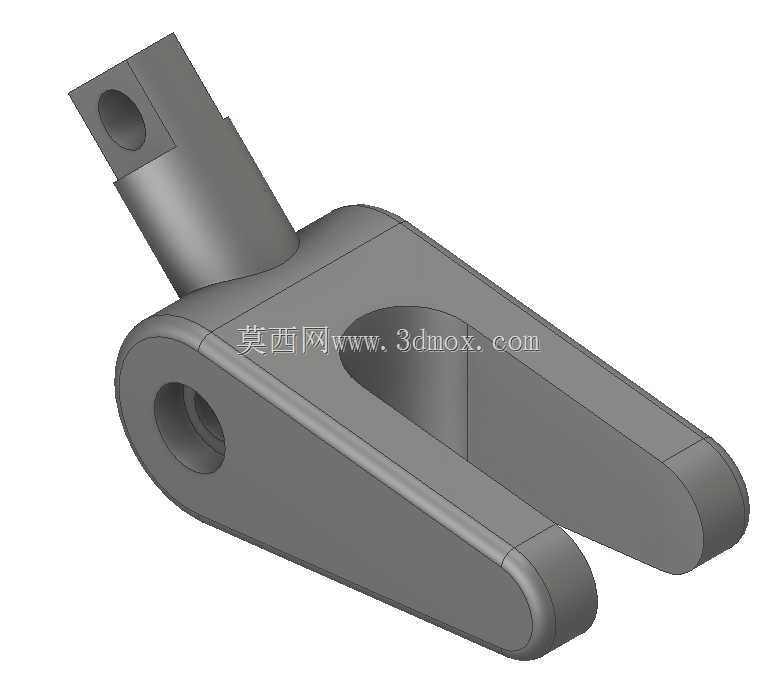

　　这类叉型铰接适配结构，在轻工输送线、小型工程机械操纵机构、非标自动化工位的动力传递链路里应用十分广泛，核心作用是在两个存在相对摆动需求的传动部件之间，完成动力的刚性传递同时，预留出指定角度范围内的转动自由度，避免硬连接带来的应力集中、别劲卡滞问题。从结构细节来看，主体采用叉型开口的基座设计，两个平行的叉臂端部做了圆弧过渡处理，既可以避免安装过程中尖锐棱边刮伤配合件表面，也能在部件摆动时减少与周边结构的干涉风险，叉臂根部设置同轴的贯通销孔，用于穿装铰接销轴，孔位的同轴度公差需要控制在IT7级以内，才能保证销轴穿装后转动顺畅无卡滞，不会出现单侧受力磨损过快的问题。基座上方延伸出的单耳连接柱，顶端同样设置垂直于叉臂销孔方向的贯通安装孔，

　　这个孔位用于和上游的拉杆、操纵杆或者动力输出端连接，两个孔位的空间垂直公差需要严格控制，否则安装后会出现传动偏载，长期运行会导致销轴剪切断裂、连接孔磨损失圆的故障。设计这类适配件的时候，首先要明确两端连接部件的运动轨迹，计算出最大摆动角度，以此确定叉臂的开口宽度和连接柱的长度，避免摆动到极限位置时出现结构碰撞；其次要根据传递的额定载荷核算销孔的壁厚、叉臂的抗弯截面模量，若用于有冲击载荷的工况，还需要在叉臂根部做圆角加强处理，降低应力集中系数，避免交变载荷下出现疲劳断裂。安装边界方面，叉臂外侧的间距需要和配合的双耳连接座的内槽宽度保留0.2-0.5mm的间隙，既不能间隙过大导致传动旷量，也不能间隙过小出现装配卡滞；

　　连接柱的外径要和上游连接件的安装内孔匹配，穿装销轴后需要在销轴端部加装开口销或者轴用挡圈做轴向限位，防止设备运行过程中销轴窜出脱落。这类结构件日常运行中主要承受径向的剪切载荷和小幅的交变弯曲载荷，选材多采用45号钢调质处理，表面做发黑防锈即可，若用于腐蚀环境则可以选用304不锈钢材质，销孔位置可根据耐磨需求增加淬火处理或者镶嵌铜套，提升铰接位置的耐磨性能，延长部件的整体使用寿命。建模过程中需要重点关注两个销孔的空间位置关系，所有棱边的倒角、圆角要符合实际加工工艺要求，避免出现无法加工的尖锐内角，同时要预留出装配工具的操作空间，比如销轴安装时的挡圈钳操作间隙，不能只考虑结构本身的尺寸而忽略实际装配的可行性。
