六自由度并联Stewart Gough运动平台结构

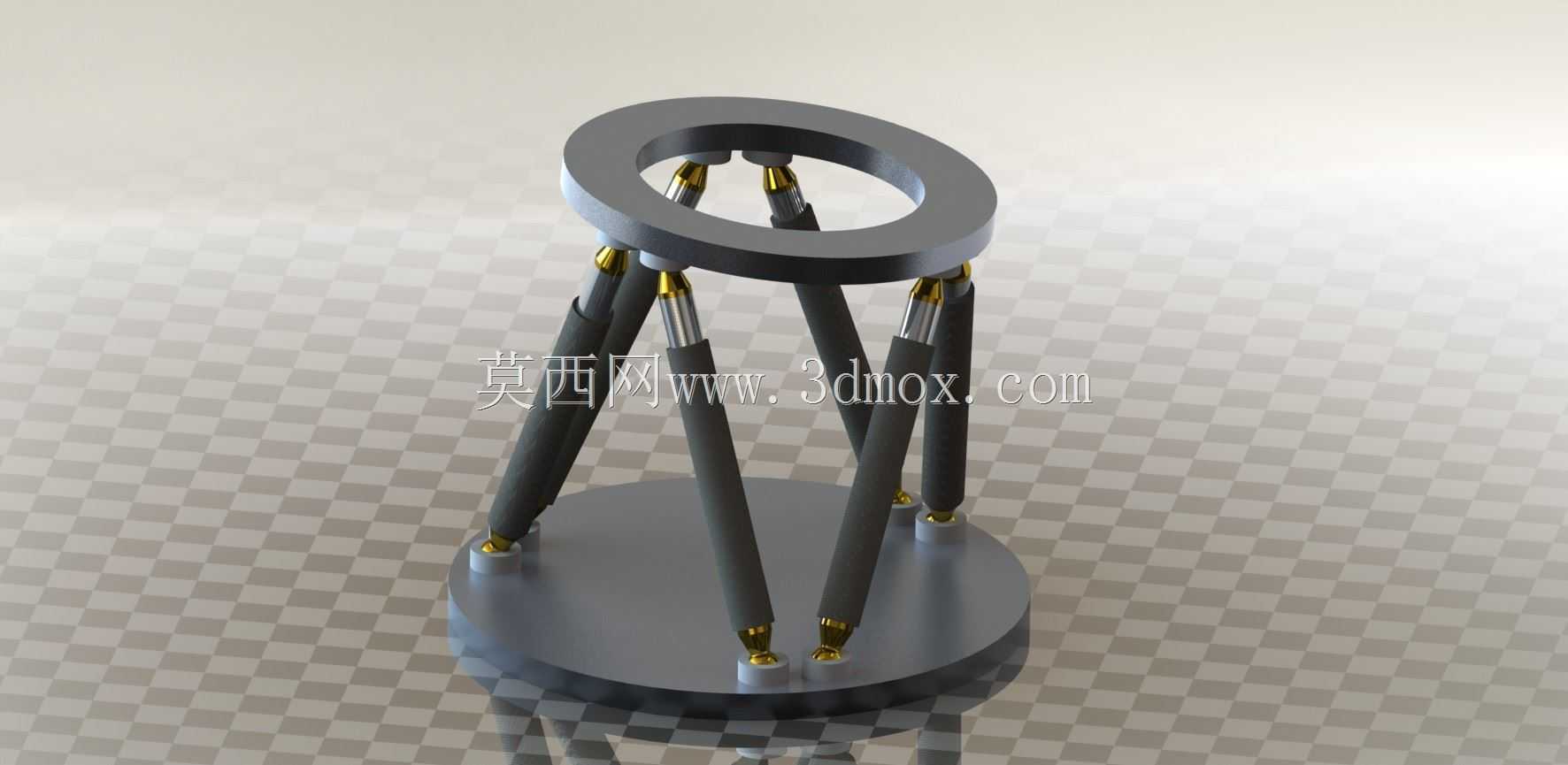

　　这类六足并联构型的平台，最早在飞行模拟训练设备中得到大规模应用，凭借多支链协同承载的特性，相比串联式运动机构拥有更高的整体刚度与负载自重比，单支链的受力被均匀分摊，不会出现串联臂末端负载逐级放大的应力集中问题，在大负载高精度位姿调整场景中优势十分明显。从结构布局来看，上下两个刚性安装平台通过六组可伸缩支杆连接，每根支杆两端都采用万向铰或球铰结构分别与上下平台铰接，支杆的伸缩量通过独立的驱动单元控制，六根支杆的伸缩量做协同解算后，就能实现上平台在空间内六个自由度的运动，包括三个轴向的直线平移与三个方向的旋转摆动，运动过程中所有支杆始终处于二力杆受力状态，只承受轴向拉压载荷，没有额外的弯曲力矩作用在驱动部件上，能大幅降低驱动单元的负载损耗，提升运动控制的响应速度。

　　在实际工业场景中，这类平台的应用边界覆盖多个领域，除了传统的飞行模拟器、车辆驾驶模拟训练台之外，在精密加工领域可作为多自由度调姿工装，用于大型航空构件装配过程中的位姿精准对接，补偿工件安装过程中的位置偏差，避免强行装配带来的构件内应力；在振动测试领域，可作为多轴振动试验台，复现实际工况下的多维振动载荷，测试车载、机载设备的抗振动性能；在精密定位领域，搭配高精度位移反馈元件后，可实现亚微米级的位姿调整，用于光学镜片装调、半导体晶圆对位等对定位精度要求极高的工序。

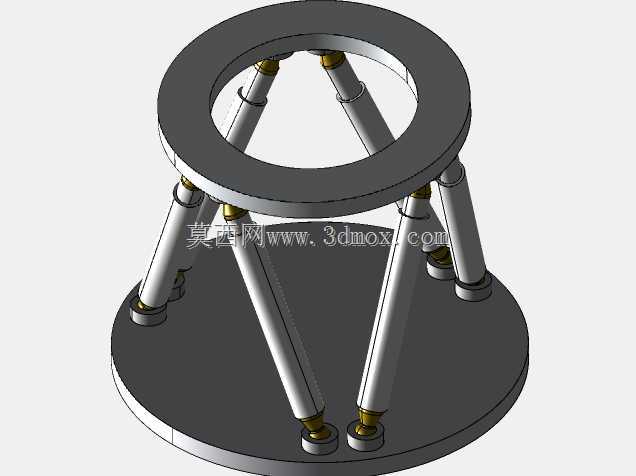

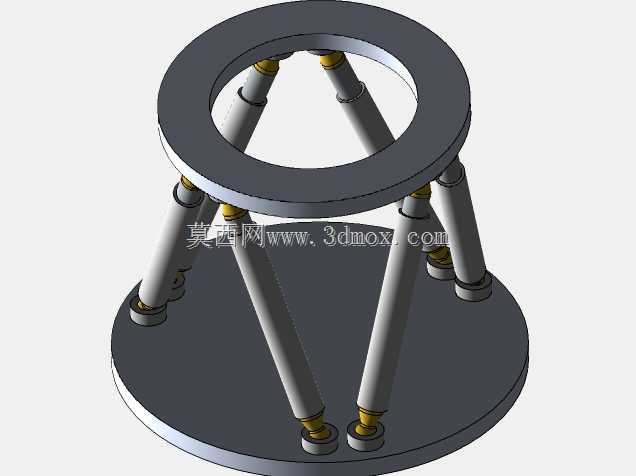

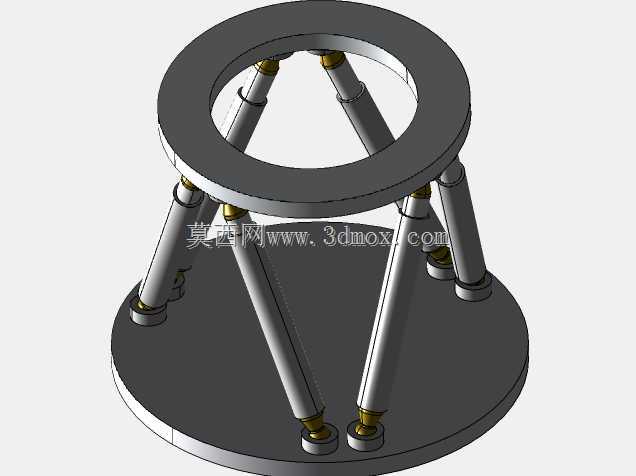

　　设计这类并联平台时，首先要根据使用场景的运动行程、负载重量、定位精度要求确定上下平台的铰接点分布半径，铰接点的布局直接决定了平台的工作空间大小与运动奇异位形的分布，通常会将上下平台的铰接点做对称错位布置，避免运动过程中出现支杆干涉、机构锁死的问题。支杆的行程设计需要匹配目标工作空间的位姿范围，要预留足够的安全伸缩余量，避免运动到极限位置时驱动单元出现硬限位冲击。两端铰接结构的选型要根据负载大小确定，轻载场景可选用高精度球铰，重载场景则采用十字万向铰结构，保证铰接部位的间隙控制在精度允许范围内，铰接间隙过大会直接导致平台整体定位精度下降，运动过程中出现回程误差。

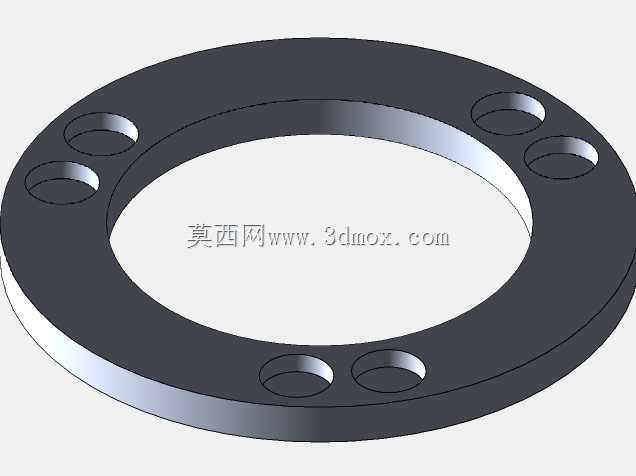

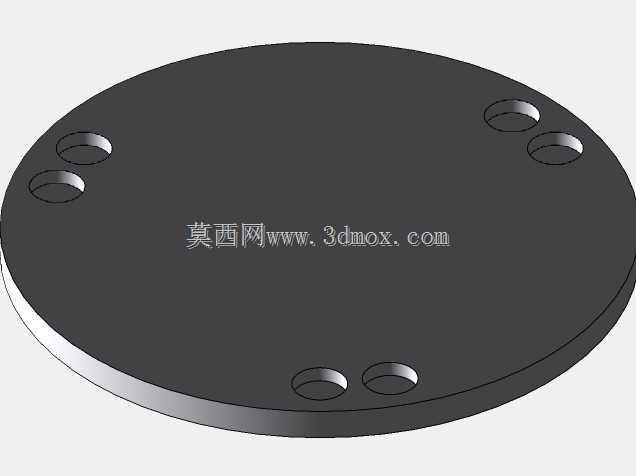

　　安装边界方面，下平台作为整个机构的固定基座，需要保证安装基础有足够的刚性，安装平面的平面度误差要控制在合理范围内，避免基座变形导致支杆初始安装位置出现偏差，影响后续的运动学解算精度。上平台作为负载安装面，需要根据搭载设备的安装孔位预留对应的安装接口，安装面的形位公差要满足搭载设备的安装要求，平台整体的安装高度要结合支杆的中位长度确定，中位状态下支杆处于伸缩行程的中间位置时，平台能获得最大的对称运动范围，不会出现某一方向行程不足的问题。

　　在结构细节处理上，每根支杆的导向部分要做耐磨处理，避免长期往复伸缩导致的配合间隙增大，驱动部分如果采用电动缸结构，要匹配足够的制动能力，保证平台断电时能可靠锁止在当前位置，不会出现负载下坠的安全隐患。支杆与上下平台的铰接部位要设置润滑通道，定期补充润滑脂，降低铰接部位的磨损速度，长期运行过程中要定期校准各支杆的零位参数，补偿铰接磨损、部件形变带来的参数偏差，保证运动控制精度始终处于设计要求范围内。这类并联机构相比串联机构的另一个优势是运动部件的整体惯量更低，驱动单元大多可以布置在靠近下基座的位置，运动过程中移动部件的重量更小，能实现更快的动态响应速度，适合高频响的运动模拟场景。
