航模直升机直驱尾翼改装结构设计

　　在航模直升机的飞行控制体系中，尾翼系统承担着抵消主旋翼反扭矩、调整航向姿态的核心作用，传统皮带传动或轴传动的尾翼结构，往往存在传动损耗大、维护频次高、尾桨响应滞后等问题，尤其在特技类航模直升机的大动作飞行场景下，传动间隙带来的尾桨迟滞会直接影响3D特技动作的精准度，甚至引发航向失控炸机。这款直驱式尾翼改装结构，正是针对420级别特技航模直升机的使用需求开发，取消了传统尾传动的皮带、传动轴、从动齿轮等中间传动环节，将动力输出端直接与尾旋翼桨夹座连接，从根源上消除了传动间隙带来的控制误差。

　　从实际应用场景来看，该结构主要适配450级以下的中小型电动特技航模直升机，这类机型多用于日常特技飞行训练、室内外花式飞行表演，对尾桨的响应速度、动力传递效率有较高要求。传统尾传动结构在长时间飞行后，皮带会出现松弛打滑、传动轴轴承磨损旷量等问题，每次飞行前都需要调整皮带张紧度、检查传动间隙，而直驱结构省去了这些中间传动部件，日常维护仅需检查尾桨动平衡与电机固定牢固度即可，大幅降低了外场飞行的准备工作量。

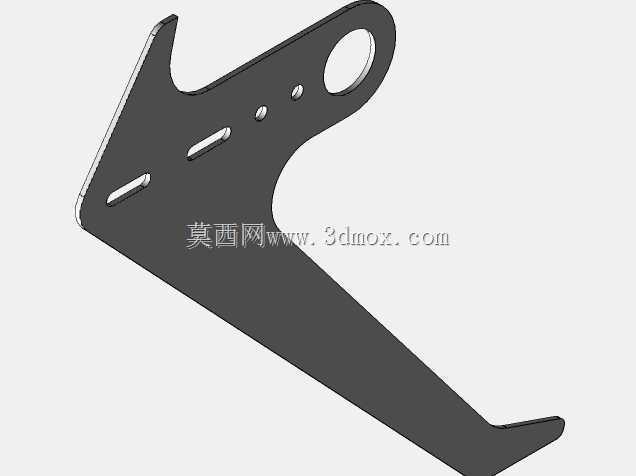

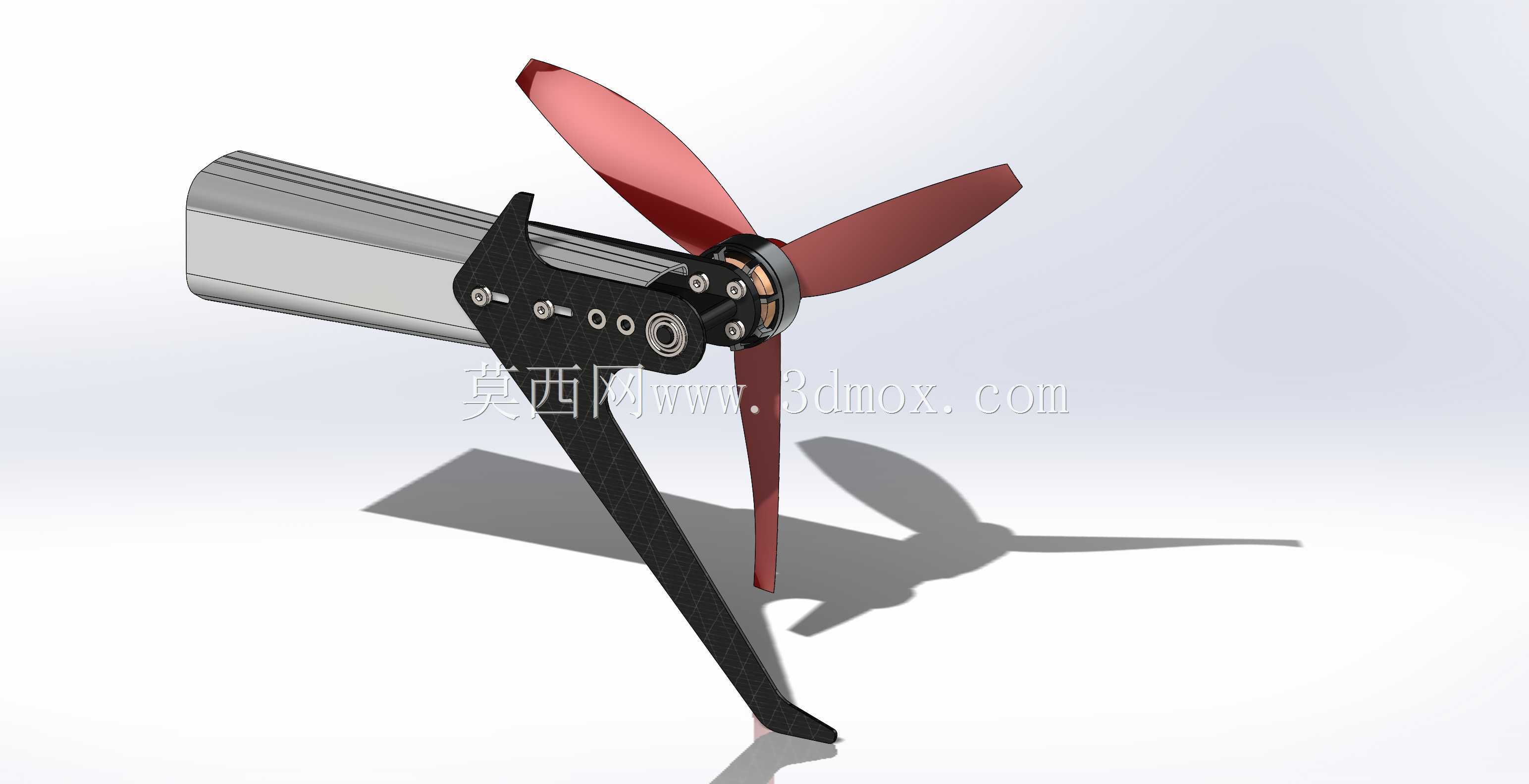

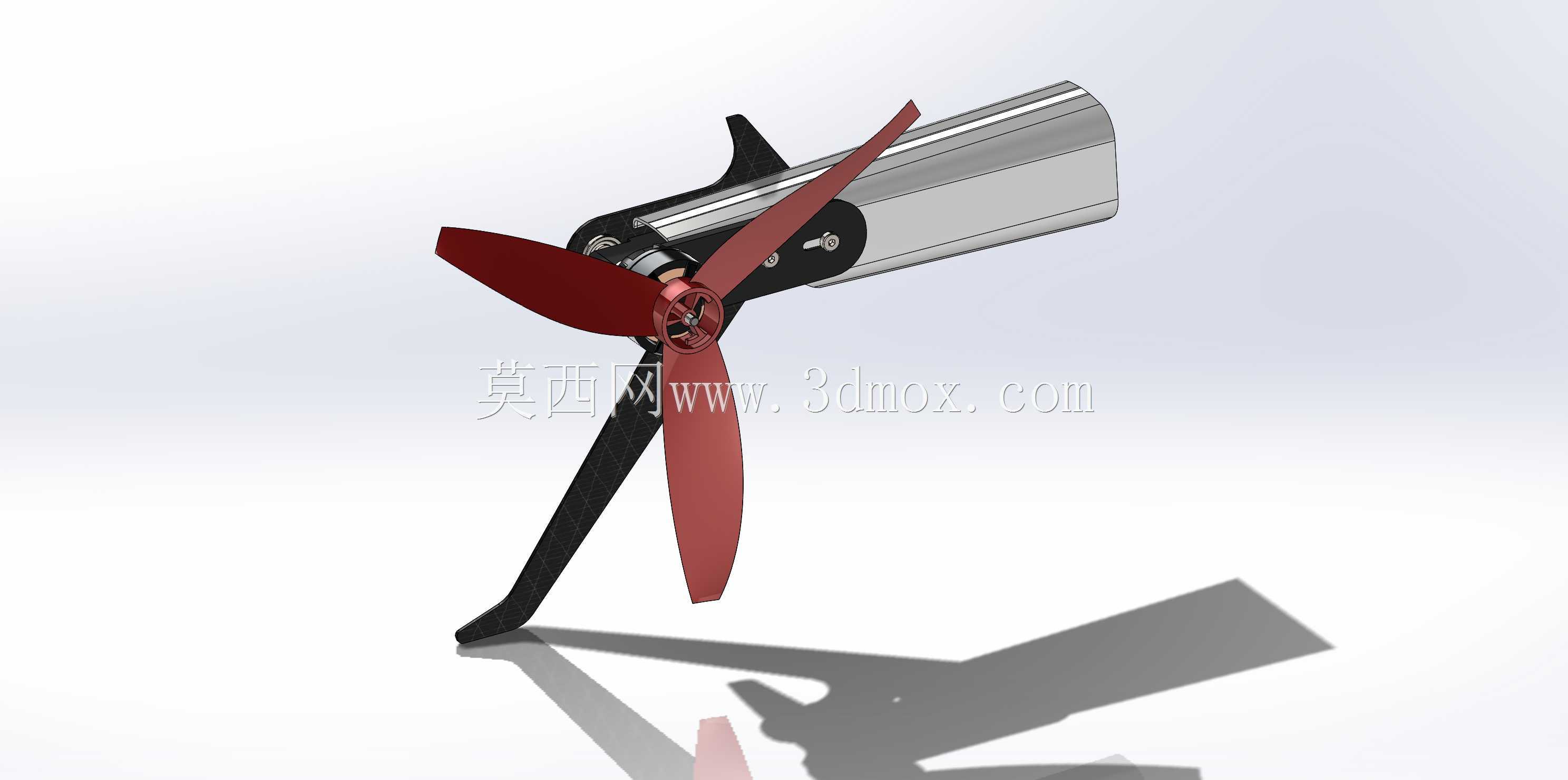

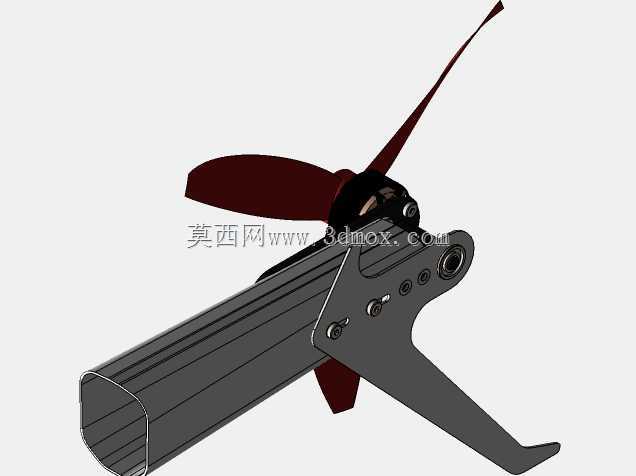

　　在功能特性上，该尾翼结构集成了尾管固定座、电机安装位、桨夹总成、尾撑杆安装座四个核心功能模块，尾管固定端采用抱紧式结构，通过两颗内六角螺丝锁紧碳纤尾管，安装时可沿尾管轴向滑动调整尾旋翼与主旋翼的中心距，适配不同尾管长度的同级别机型改装需求。电机安装位采用下沉式设计，将直驱电机的主体嵌入尾管固定座的型腔内部，既缩短了电机输出轴到桨夹的悬臂长度，降低了高速旋转时的桨夹跳动量，又能让尾管承担部分电机散热功能，避免长时间大油门飞行时电机过热退磁。桨夹总成采用双推力轴承设计，可承受尾旋翼高速旋转产生的巨大离心力与变距拉力，桨夹根部设置有桨根缓冲胶圈，能吸收特技动作急变距时的冲击载荷，避免桨夹金属部件出现疲劳裂纹。尾撑杆安装位采用快拆式设计，通过顶丝固定碳纤尾撑杆，无需额外打孔即可完成尾翼与机身尾部的结构加强，应对大动作飞行时的尾翼结构受力。

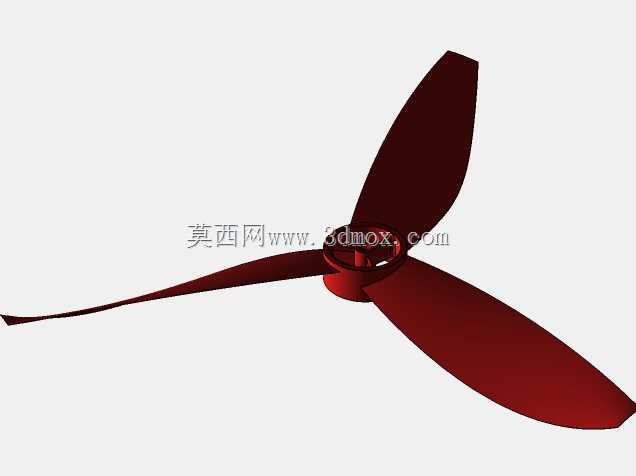

　　设计思路上，整个结构优先考虑轻量化与结构强度的平衡，所有金属承力部件均采用6061铝合金CNC加工而成，非承力的整流罩部分采用轻质ABS注塑成型，整套尾翼改装件的重量比传统传动尾翼轻12克左右，对于对重量极其敏感的中小型航模直升机而言，尾部重量的降低能有效减少整机的转动惯量，提升航向调整的响应速度。结构设计时充分考虑了安装兼容性，尾管夹持内径适配25mm直径的标准碳纤尾管，电机安装孔位适配22系列外转子无刷电机，桨夹的桨根安装槽适配主流的70-90mm直径三叶尾旋翼，玩家无需额外定制配件即可完成原有传统尾翼的替换改装。

　　从安装边界尺寸来看，该尾翼结构总长度为112mm，最大宽度为32mm，尾旋翼旋转时的最大扫掠直径为92mm，安装时需保证尾旋翼旋转平面与主旋翼旋转平面保持垂直，尾旋翼中心与尾管轴线的重合度误差需控制在0.2mm以内，避免高速旋转时出现双桨现象带来的额外振动。尾撑杆的安装角度为与尾管轴线呈32度夹角，两根尾撑杆的对称度误差不超过1度，保证尾部结构受力均匀。电机接线端预留有足够的走线空间，电调控制线可沿尾管内部走线至机身主控制板，避免外露线路在飞行过程中被尾旋翼打到引发故障。在实际飞行测试中，该直驱尾翼的变距响应速度比传统皮带传动尾翼提升40%左右，在做自旋翻、侧钟摆等需要快速调整航向的特技动作时，尾桨的跟随性明显提升，没有传统结构的迟滞感，同时因为省去了传动环节的动力损耗，尾电机的动力利用率提升约25%，相同电池容量下的悬停飞行时间可增加近一分钟。结构的抗摔性也经过实际验证，在尾部先着地的轻度炸机场景下，仅会出现尾桨断裂、桨夹缓冲胶圈变形的问题，核心的固定座与电机安装位不会出现变形损坏，更换易损件即可快速恢复飞行，大幅降低了炸机后的维修成本。
