便携式模块化桁架支撑承载结构

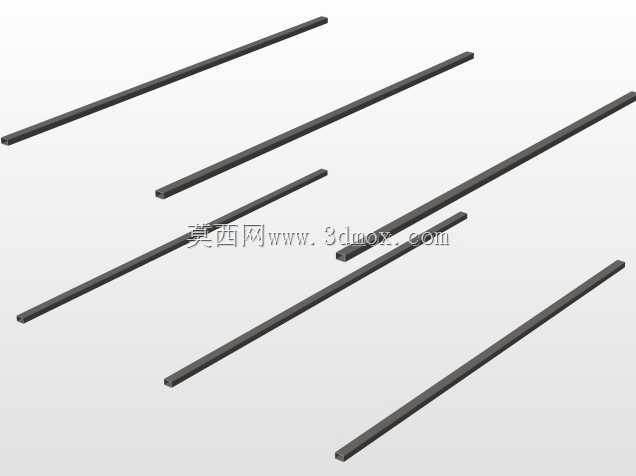

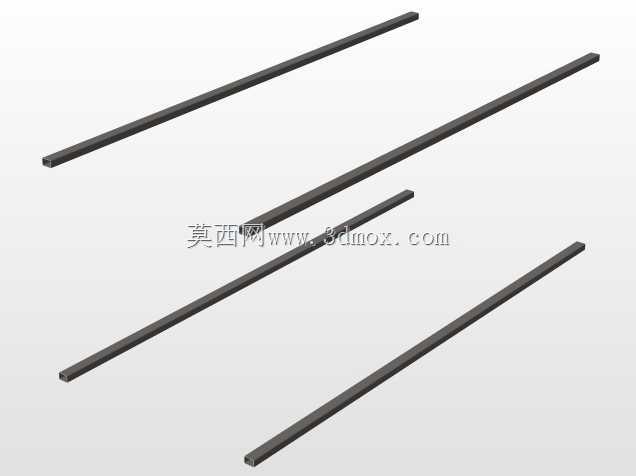

　　在户外临时作业、展会搭建、轻型设备架空布设这类场景里，经常会遇到需要快速搭建稳定承载支撑的需求，这类场景对支撑结构的要求往往很明确：拆装效率要高，单部件重量不能过大方便人工转运，组装完成后要有足够的结构刚度避免承载后出现过量形变，同时还要能适配不同的场地边界条件做尺寸调整。这套桁架支撑结构就是针对这类需求做的设计，整体采用空腹桁架的结构形式，主承力杆件选用矩形截面型材，相比同截面积的圆管，矩形型材在拼接时的贴合面更大，节点连接的抗扭性能更好，不需要额外做复杂的抱箍节点就能实现可靠的杆件固定。

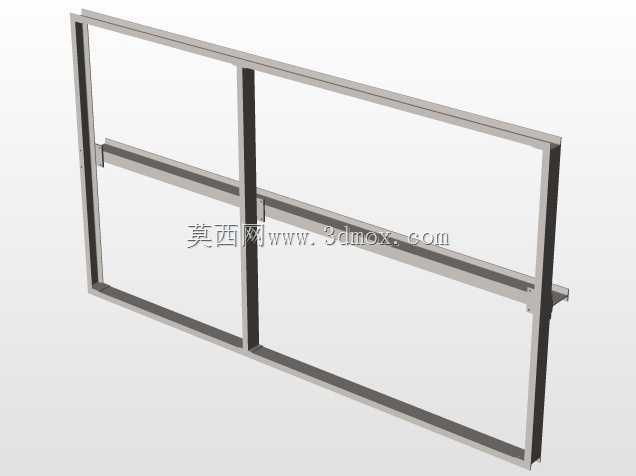

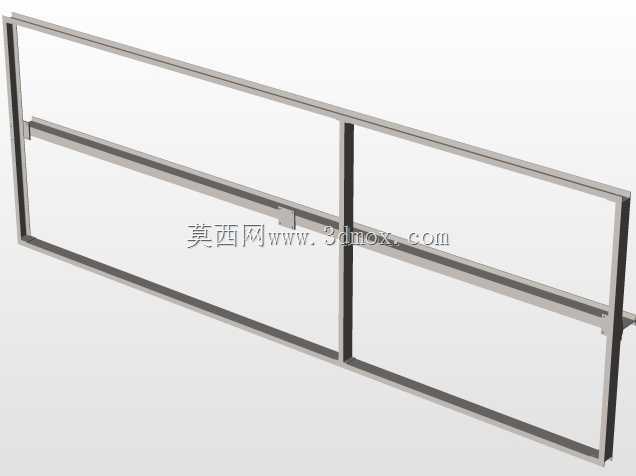

　　从结构受力逻辑来看，这套桁架的上下弦杆承担整体的弯曲载荷，斜向布置的腹杆则负责传递剪力，同时把上下弦杆连接成整体的受力体系，避免单根弦杆出现长细比过大导致的失稳问题。在节点设计上，所有腹杆和弦杆的连接位置都做了贴合面的切角处理，保证腹杆端面能完全贴合在弦杆的侧壁上，现场组装时不需要做二次切割修配，只需要通过标准紧固件就能完成节点锁紧，单组结构的组装全程不需要借助大型吊装设备，两名作业人员配合就能在短时间内完成搭建。

　　考虑到实际使用时的场地适配性，这套桁架的弦杆端部预留了通用的连接接口，既可以单组独立使用作为小型设备的架空支撑台，也可以多组沿长度或者宽度方向拼接，扩展成更大跨度的承载平台，甚至可以搭配斜向支撑立柱做成带一定高度的临时作业架。结构的整体高度做了优化设计，在保证腹杆受力角度合理（斜腹杆与弦杆的夹角控制在40度到50度之间，这个角度区间下腹杆的传力效率最高，不会出现腹杆轴力过大或者节点附加弯矩过高的问题）的前提下，尽可能压缩了结构的自身高度，降低整体重心，提升使用时的抗侧翻能力。

　　在安装边界的适配设计上，弦杆的外伸端预留了和地面或者其他基础结构连接的固定孔位，当在硬质平整地面使用时，可以通过膨胀螺栓把弦杆端部和地面基础锁紧，进一步提升结构的整体稳定性；如果是在软质场地或者临时展会的铺装地面使用，也可以在端部加装配重压块，不需要破坏地面就能实现结构的固定。结构的杆件排布做了等间距优化，所有同位置的杆件长度完全一致，互换性很强，现场组装时不需要对杆件做编号区分，随手取件就能完成装配，能有效降低现场的组装出错概率，也方便后期的部件更换，某一根杆件出现变形损坏时，直接替换同规格的标准型材件就能恢复结构的承载能力，不需要整体报废。

　　从实际使用的承载特性来看，这套桁架结构在承受均布载荷时，整体的挠度变形控制在跨度的1/500以内，完全满足轻型设备承载、临时人行平台、展会展架挂载这类场景的刚度要求，不会因为承载后出现明显的下挠影响使用体验。结构的侧面预留了充足的镂空空间，不管是走管线、挂载小型设备附件还是做装饰面的固定，都有足够的操作空间，不需要额外在结构上打孔做二次改造，避免破坏杆件的受力完整性。另外，整个结构没有焊接节点，所有连接都是可拆卸的紧固件连接，拆解之后所有杆件都可以打捆收纳，单捆的重量控制在人工可搬运的范围内，非常适合需要频繁转场的临时作业场景，相比传统的焊接固定支撑架，转运成本和存储占用空间都能降低六成以上。

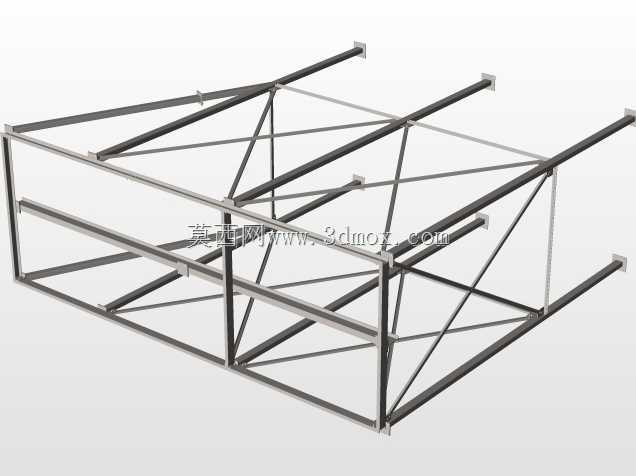

　　在设计过程中也充分考虑了不同使用场景的扩展需求，比如当需要作为光伏板的临时支撑、户外临时遮阳棚的骨架、小型管线的架空支架时，只需要在上弦杆的对应位置加装通用的卡扣连接件，就能快速固定上部的挂载部件，不需要针对不同的挂载物重新设计连接结构。结构的腹杆采用交叉布置的形式，相比单斜杆的布置形式，抗水平载荷的能力更强，即使遇到户外的阵风载荷或者侧面的意外撞击，也能保持结构的整体稳定性，不会出现侧向的失稳变形。
