Pixhawk4迷你飞控控制器结构设计

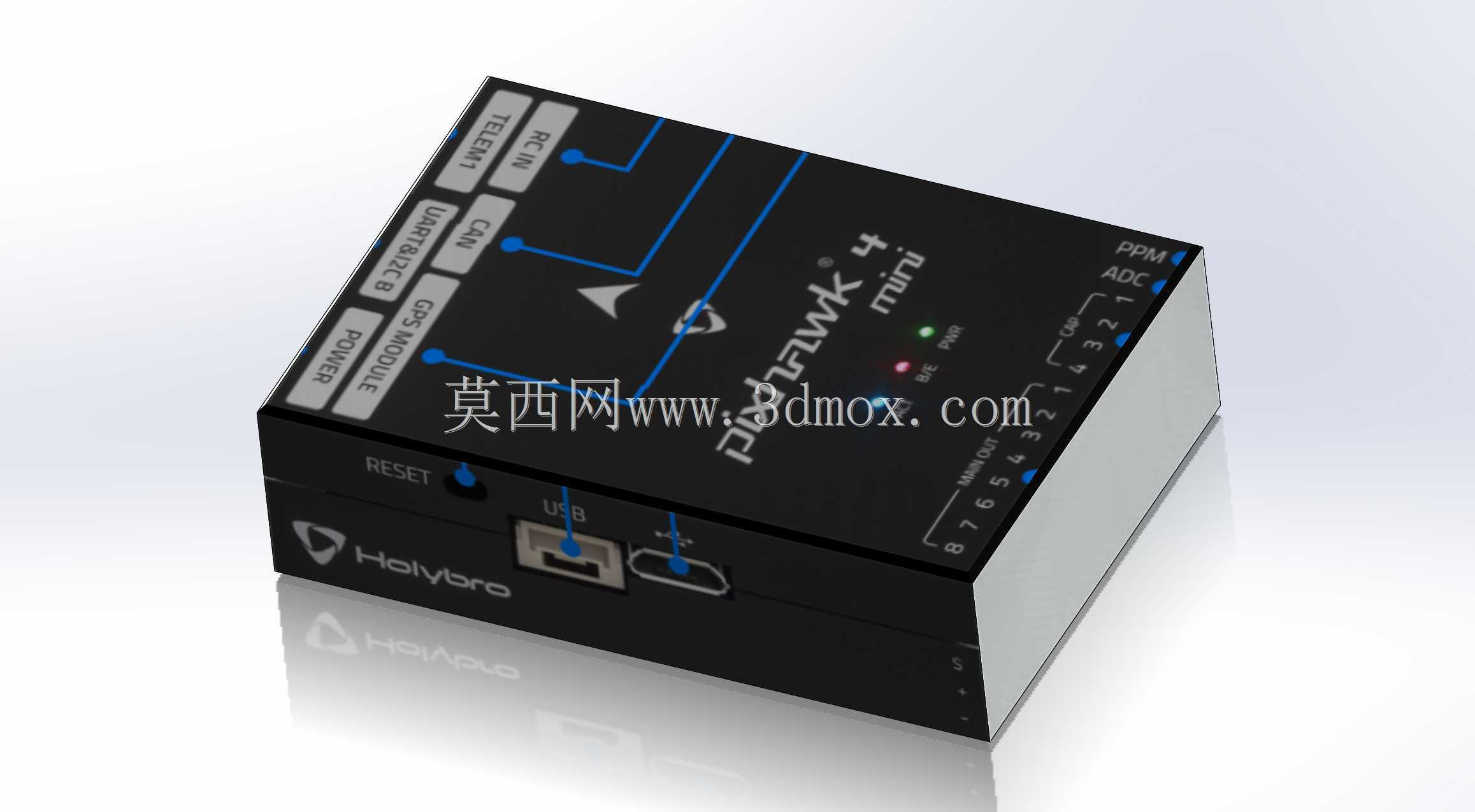

　　这款迷你飞控的结构设计完全围绕小型无人机的装机适配需求展开，在做整机布局规划时，首先要考虑的就是飞控的安装边界，它的整体外形做了紧凑化处理，外壳采用上下扣合的硬质壳体结构，侧面预留的USB接口、复位按键位置都做了沉台设计，避免装机后接插件突出过多挤占周边减震球、GPS模块的安装空间。从实际应用场景来看，这类迷你飞控主要适配穿越机、小型航拍多旋翼、轻量级固定翼这类对装机重量和空间有严格限制的载具，相比标准尺寸的Pixhawk4飞控，它的板载接口排布做了重新优化，所有外接端口都分布在壳体的两个相邻侧边，分别对应电源、GPS、数传、CAN总线、PPM信号输入这些常用外设，布线时可以顺着机架的走线槽排布线材，不会出现线材弯折角度过大拉扯接插件的问题。

　　在功能特性的结构适配设计上，壳体表面对应板载状态指示灯的位置做了透光开孔，装机后不用拆解外壳就能直接观察飞控的初始化、解锁、GPS搜星状态，省去了调试阶段反复拆壳的麻烦。壳体侧面的接口标识采用凹印填色工艺，长期在户外振动、温差变化的使用环境下不会出现标识磨损脱落的问题，外场调试接插线时能快速对应端口定义，减少接错线烧毁外设的概率。底部的安装孔位完全兼容主流的飞控减震安装标准，孔距匹配市面上通用的减震球安装间距，不需要额外做转接板就能直接固定在无人机的飞控安装舱内，安装时只要保证飞控的航向箭头和载具机头方向一致即可，不需要额外调整安装角度做偏移补偿。

　　从设计思路上看，这款迷你飞控没有一味追求极致的体积压缩，而是在缩小整体尺寸的同时保留了核心的外设接口，没有为了缩减体积砍掉常用的CAN总线、第二路数传接口，兼顾了小型载具的空间需求和功能扩展性。壳体的边角做了R角钝化处理，装机过程中不会划伤线材绝缘层，也不会在炸机时因为尖锐边角磕碰机架其他电子部件造成二次损坏。壳体上的散热槽对应板载主控、电源模块的发热位置，长时间大负荷工作时能通过壳体缝隙形成空气对流带走热量，避免夏季高温户外飞行时出现主控过热降频的问题。

　　在实际装机选型时，需要注意飞控的安装高度，它的顶部接口突出壳体表面的高度在设计时做了严格控制，叠加接插件的总高度不会超过小型航拍无人机的飞控舱净空高度，安装减震球后预留的减震行程不会让飞控在飞行振动过程中触碰舱壁或者上层的GPS模块。板载的USB接口位置做了加强结构，日常频繁插拔调参线时不会因为外力拉扯导致接口开焊脱落，相比很多轻量化飞控省略接口加强筋的设计，这点在实际使用中能大幅降低硬件损坏的概率。另外壳体的材质选用了抗冲击的硬质工程塑料，在轻微炸机冲击下不会出现壳体碎裂的情况，能有效保护内部的电路板和敏感元器件，降低炸机后的维修成本。

　　做结构建模时，所有接口的插拔空间都做了预留校验，每个外接端口前方都留出了足够的手指操作空间和接插件弯折半径，装机后不需要借助镊子等工具就能完成所有线材的插拔操作。壳体上下盖的扣合位置做了定位止口，组装时不需要反复对齐就能快速扣合，固定螺丝的位置做了沉头处理，螺丝安装后不会突出壳体表面，避免螺丝头刮蹭减震垫或者其他装机部件。整体的重量控制也匹配小型无人机的载重要求，壳体加电路板的总重量不会给轻量级载具带来过多的负重负担，不会因为飞控重量过大影响整机的续航和机动性能。
