Gaui X3/450直升机旋翼头结构设计

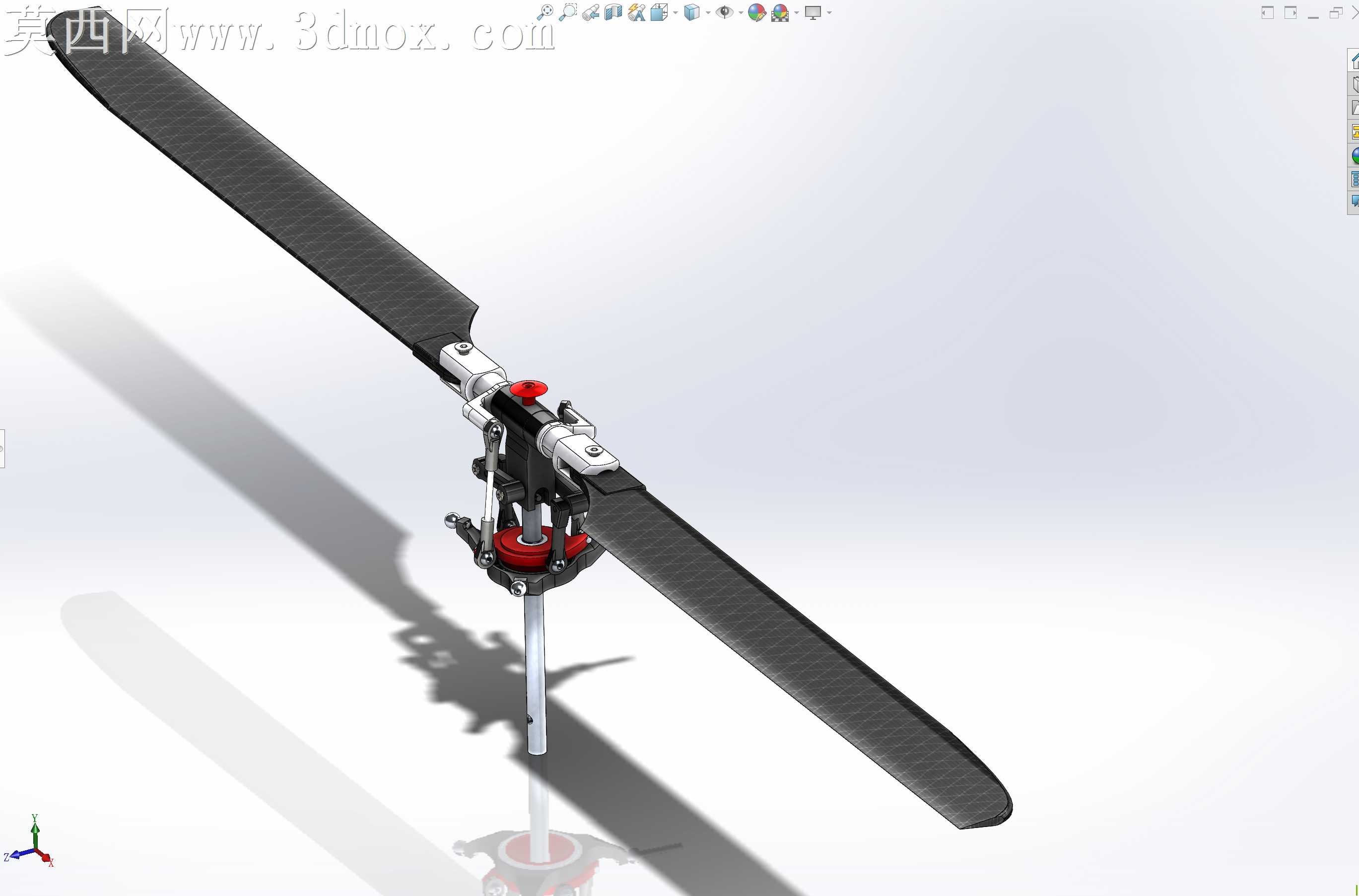

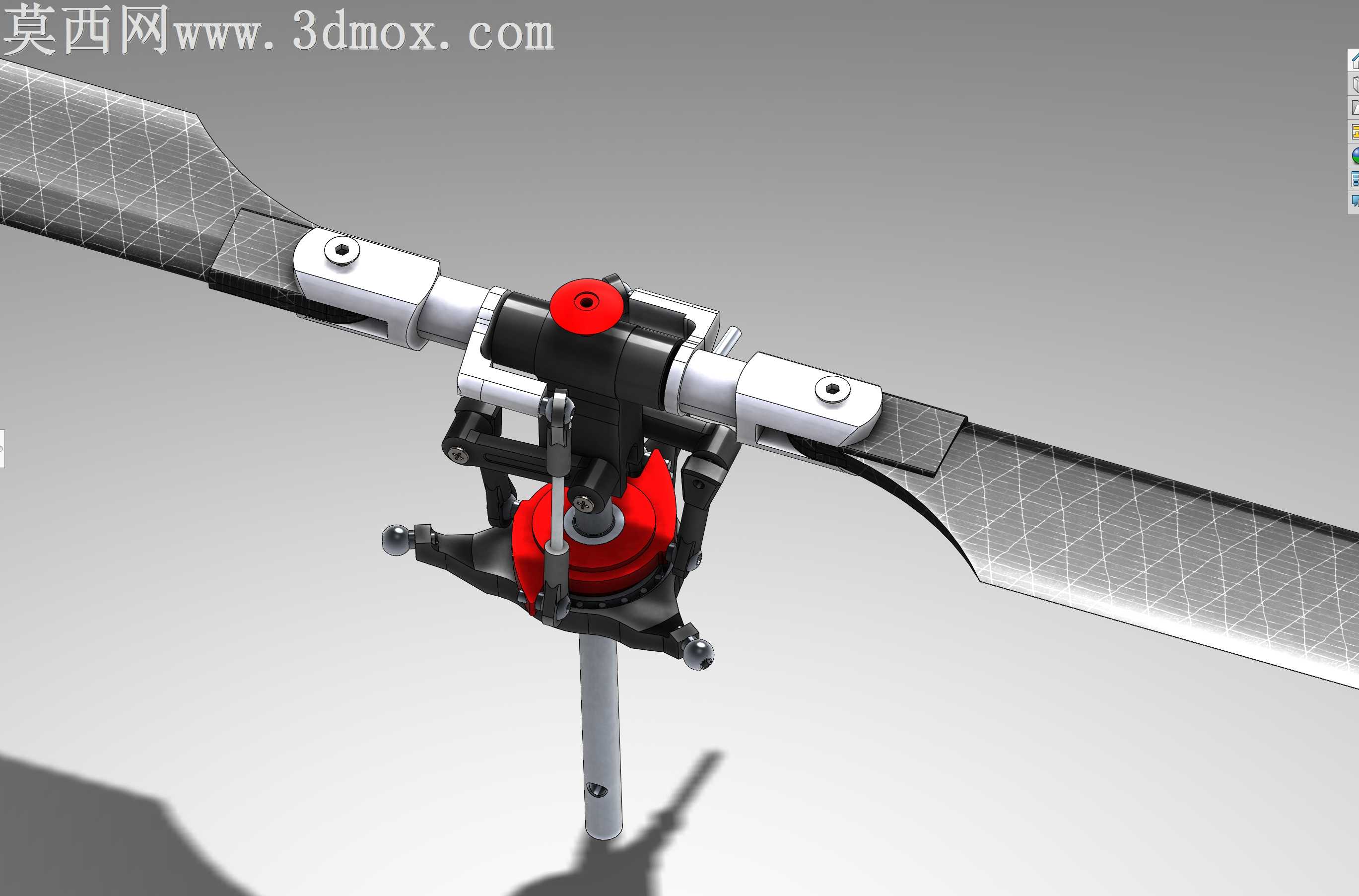

该作品是针对航模直升机打造的旋翼头三维结构设计，基于Gaui X3的FBL/DFC转子结构逻辑开展建模工作，适配450级钢筋混凝土直升机的叶片架安装需求，整体建模过程围绕航模部件的实际装配逻辑展开，对旋翼头的核心功能结构做了完整还原。建模阶段优先梳理旋翼头的运动传递路径，从中心主轴定位结构出发，依次搭建变距滑套、倾斜盘联动组件、桨夹安装座、横向旋翼臂等核心结构，对不同部件的装配间隙做了符合航模实际运行需求的预留，简化了非核心的轴承细节结构，在保证结构功能展示完整的前提下降低了模型的冗余复杂度，适配假日创作的轻量化建模需求。材质渲染阶段针对不同部件的实际材质做了区分处理：中心主轴、桨夹连接销、紧固件等金属受力部件采用哑光金属材质，还原航模铝合金构件的磨砂金属质感；变距滑套、倾斜盘等活动组件采用亮面红色工程塑料材质，清晰区分功能部件区域；旋翼叶片采用带网格纹理的碳纤维复合材质，表面做半哑光的碳纤维肌理处理，还原航模旋翼叶片的材质特性；连接基座部分采用银白与黑色工程塑料搭配的材质方案，贴合实际航模产品的外观配色逻辑。结构设计上，该旋翼头适配290mm长度的NACA0012翼型叶片，桨夹与旋翼臂的连接结构保留了实际的铰接活动空间，能够直观展示旋翼变距操作时的联动逻辑，倾斜盘与中心主轴的配合结构做了清晰的分层设计，可直观观察到周期变距与总距变距的运动传递路径，整体结构紧凑，符合450级航模直升机的尺寸比例要求。设计思路上，创作者没有追求全细节的复刻建模，而是聚焦旋翼头的核心功能结构展示，省略了对结构原理展示无帮助的轴承密封件、微型紧固件等细碎结构，既保留了旋翼头完整的功能逻辑展示能力，也让模型整体更加简洁直观，适合用于航模结构学习、旋翼机构原理演示等场景，模型各部件的装配关系清晰，可直接用于后续的装配动画制作、结构原理讲解等拓展用途。
