直升机斜盘驱动用MKS DS93伺服舵机结构

　　航模直升机的旋翼操纵系统中，斜盘的精准倾角控制直接决定飞行姿态的响应精度与稳定性，这款舵机正是针对该场景的专用执行部件，区别于普通固定翼航模用舵机，其输出刚性、响应速度与定位精度都围绕斜盘高频往复摆动的工况做了定向适配。日常飞行过程中，斜盘需要随飞控指令快速完成周期变距与总距调整，舵机输出轴要持续承受旋翼传递过来的交变载荷，尤其是做特技动作时，瞬时冲击载荷会数倍于静态拉力，因此这款舵机在结构设计上首先强化了输出端的承载能力：输出摇臂采用带多安装孔位的金属结构件，不同孔位对应不同的输出力矩与摆角行程，可根据不同级别直升机的斜盘拉杆力矩需求灵活调整安装位置，兼顾小机型的响应速度与大机型的输出力矩冗余。

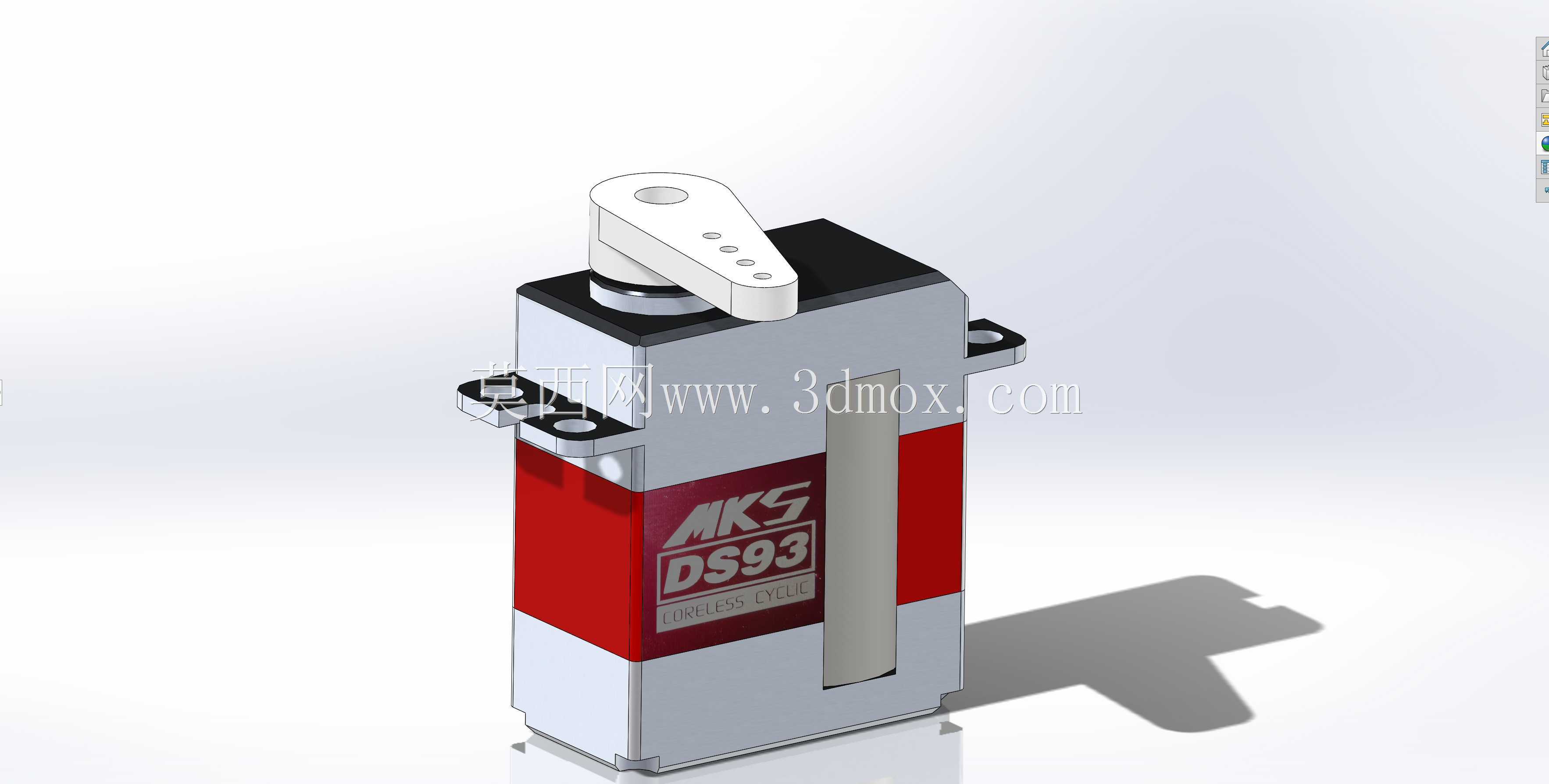

　　从安装边界来看，舵机主体采用标准矩形截面的金属壳体，两侧伸出带安装孔的固定耳片，孔位间距符合航模舵机的通用安装规范，可直接适配多数450级到500级直升机的舵机安装位，不需要额外制作转接支架；壳体侧面预留的走线槽可让信号线与供电线沿机身主梁排布，避免飞行过程中线材与旋翼、拉杆等运动部件发生干涉。壳体中部的红色标识区除了标注产品型号外，实际是内部减速组的对应位置，该区域的壳体做了局部加厚处理，避免炸机冲击时减速齿轮组发生移位，同时金属壳体本身也作为散热结构，在舵机持续高频动作时，能将电机与驱动板产生的热量快速传导到外界空气中，避免高温导致的磁钢退磁、扭矩衰减问题。

　　内部结构的设计逻辑完全围绕斜盘操纵的工况展开：动力段采用核心式直流电机搭配多级金属减速齿轮，齿轮啮合间隙控制在极小范围内，消除正反转切换时的虚位，保证斜盘倾角调整的跟随性，不会因为传动间隙导致飞控指令出现滞后；输出轴末端集成了位置检测元件，可实时反馈输出摇臂的实际转角，配合飞控的闭环控制实现0.1度级的定位精度，保证直升机在悬停状态下斜盘角度稳定，不会出现舵机抖舵导致的机身飘移。输出轴顶端的限位结构可限制摇臂的最大摆动角度，避免飞控指令异常时摇臂超程拉扯斜盘拉杆，导致旋翼变距机构卡死的严重故障。

　　在实际装机调试时，需要先根据斜盘的中立位置确定摇臂的安装角度，保证舵机在中位时斜盘处于水平状态，两侧的行程余量保持一致，避免单侧行程不足导致的操纵极限受限；舵机固定耳片处需要加装减震胶圈，隔绝机身旋翼转动产生的高频振动，避免振动传递到舵机内部的位置检测元件，导致输出信号出现噪声、影响飞行稳定性。这款舵机的输出端采用花键配合结构，摇臂与输出轴的连接不会因为长期往复摆动出现松旷，花键的齿形做了强化处理，即使承受较大的瞬时冲击载荷也不会发生滑齿问题，相比普通塑料齿舵机，在直升机这类高振动、高冲击的应用场景下，使用寿命能提升数倍。

　　不同于工业伺服系统的大体积、高防护设计，航模用伺服舵机在有限的体积与重量限制下，需要平衡输出力矩、响应速度、定位精度与自重的关系，这款舵机的壳体采用轻量化铝合金加工，在保证结构强度的前提下尽可能压缩自重，避免增加直升机机头的不必要负载，影响整机的重心配平；内部驱动板的元器件全部采用微型封装，贴装在壳体内部的预留槽位中，与电机、减速组的位置做了合理分隔，避免减速组的润滑脂飞溅到电路板上导致短路故障。出线端采用防拉扯设计，线材与壳体连接处做了加固处理，日常装机维护时拉扯线材不会导致内部焊点脱落，提升了外场使用的可靠性。
