外啮合齿轮式液压动力供油单元结构

　　在工程机械、农业装备、工业机床的液压回路里，这类外啮合齿轮结构的液压供油单元是最常见的动力源部件，日常选型和建模时最先要明确的就是它的安装边界与接口匹配度。从实际应用场景看，这类泵普遍用在中低压液压回路里，给油缸、液压马达提供稳定压力油，像小型装载机的转向回路、机床的夹具夹紧回路、农用拖拉机的悬挂提升回路，都能见到同结构产品的身影，它的核心作用是把原动机输入的旋转机械能转化为液压油的压力能，为整个液压系统提供动力输出。

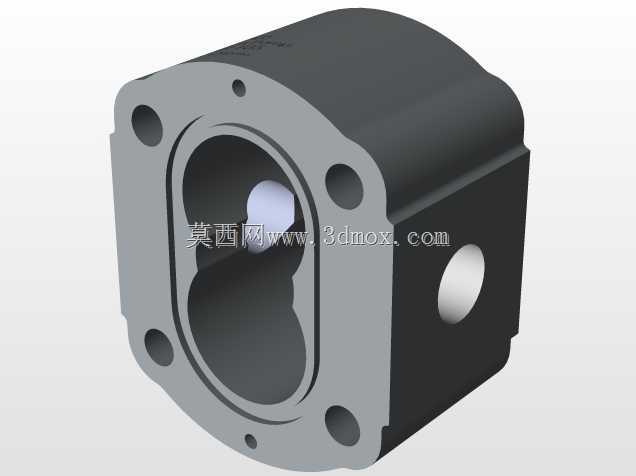

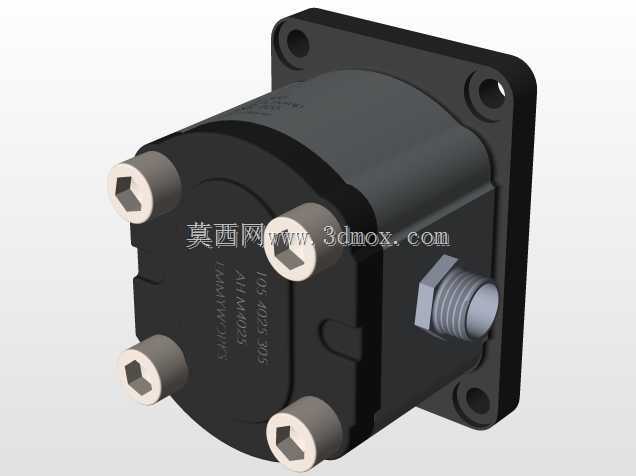

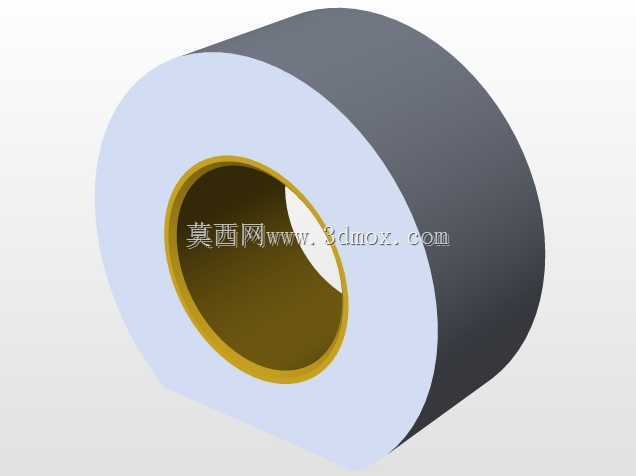

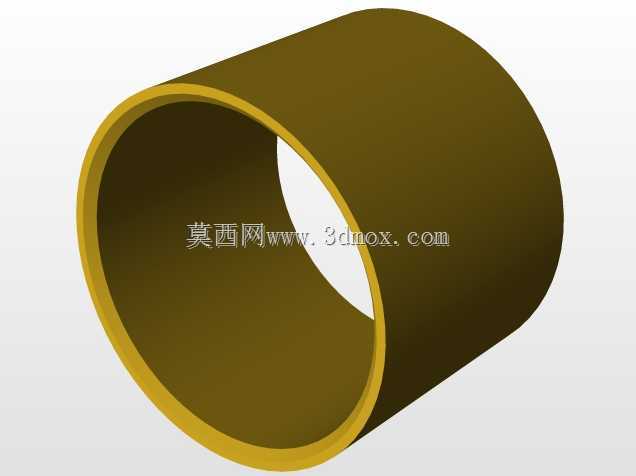

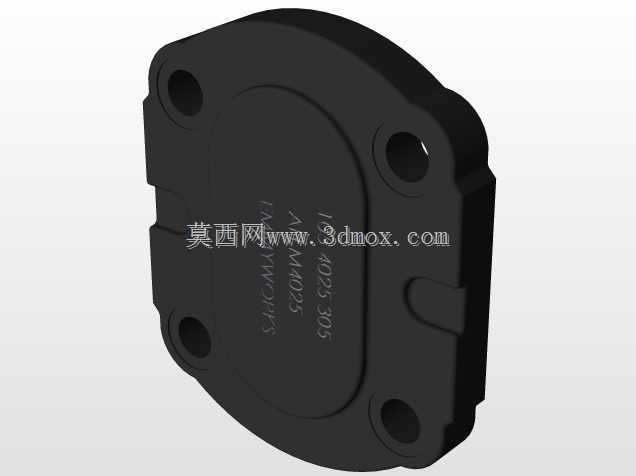

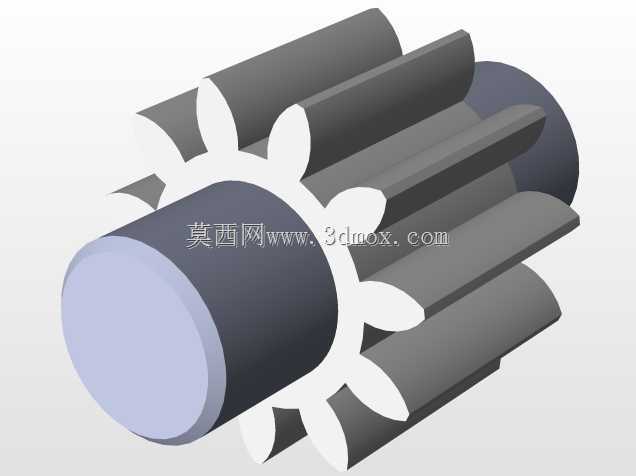

　　从结构设计思路来看，这个模型还原的是三片式外啮合齿轮泵的典型构造：后端盖、泵体壳体、前端安装法兰三个主体部分通过内六角螺栓拉紧密封，内部一对参数完全一致的渐开线圆柱齿轮互相啮合，齿轮两端面设置浮动侧板或者固定侧板来控制端面间隙，减少内泄漏，泵体上的进油口口径大于出油口，是因为进油侧压力低，需要更大通径避免吸空，出油侧压力高，通径稍小也能适配高压管路的连接标准。建模时要注意齿轮的啮合间隙控制在0.02-0.04mm的合理区间，间隙过大会导致容积效率下降，压力上不去，间隙太小则会出现齿轮咬合磨损，缩短使用寿命。

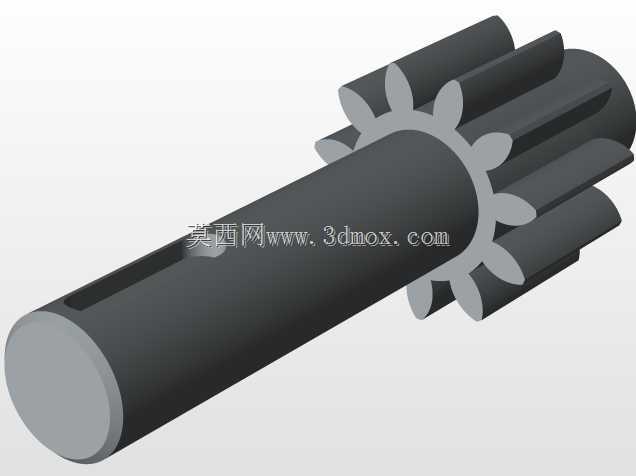

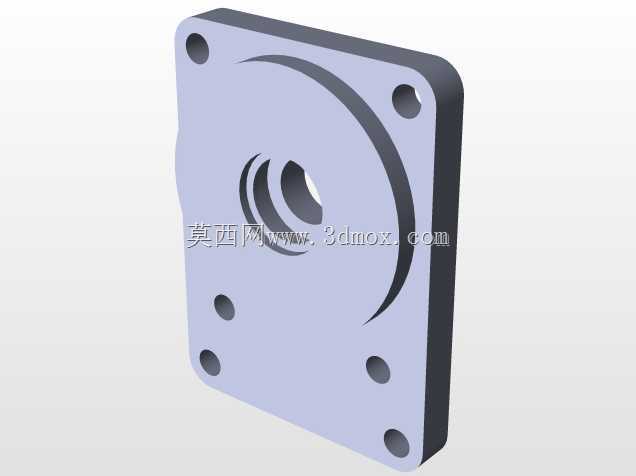

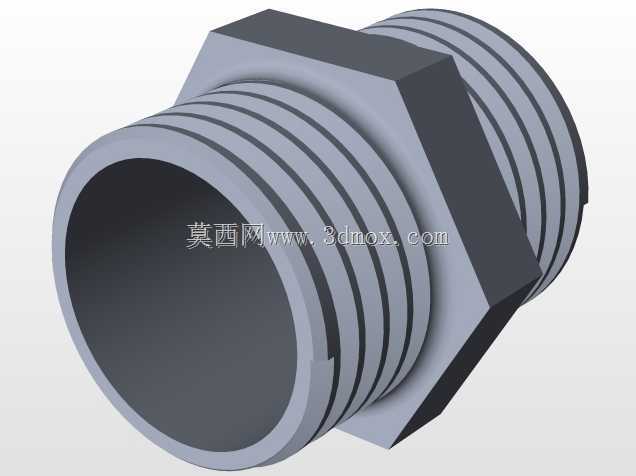

　　外形尺寸与安装边界方面，这类泵的安装法兰采用标准的菱形或者方形法兰止口定位，止口尺寸、安装孔的孔距都符合液压元件的通用安装标准，能直接匹配标准的电机输出轴或者钟形罩连接座，不需要额外做转接件。输入轴普遍采用平键连接，轴伸长度、键槽尺寸都对应通用的联轴器规格，现场安装时只要保证原动机输出轴和泵轴的同轴度误差控制在0.1mm以内，就能避免运转时的偏磨、振动问题。油口采用英制管螺纹连接，建模时要还原螺纹的有效旋合长度，保证实际装配时管路接头能拧紧密封，不会出现漏油问题。

　　功能特性上，这类齿轮结构的液压泵结构简单，抗污染能力比柱塞泵、叶片泵更强，对液压油的清洁度要求相对宽松，在工况比较恶劣的户外设备上使用故障率更低，同时它的转速范围宽，能适配从每分钟几百转到两千多转的原动机输入，流量输出和转速基本呈线性关系，方便系统做流量调节。设计时还要注意卸荷槽的位置，在前后侧板对应齿轮啮合脱开和进入的位置开设卸荷槽，能解决困油问题，避免泵运转时出现压力脉动、噪音过大的问题，这也是这类泵建模时容易遗漏的细节结构，很多新手建模时只做了齿轮和壳体，忽略了卸荷槽的结构，导致模型和实际产品的功能逻辑不符。

　　从实际选型适配的角度，做这个三维模型的时候，要把所有配合面的公差、安装尺寸都和通用行业标准对齐，比如螺栓孔的位置度、止口的配合公差、轴伸的径向跳动公差，都要在建模时考虑进去，这样导出的工程图才能直接用于生产加工，或者用于液压系统的整机装配干涉检查。很多做设备设计的工程师在选型时，会把这类泵的模型直接调入总装，核对泵和电机、油箱、阀组的安装空间，避免出现装配干涉，所以模型的外形尺寸、接口位置必须和实际产品完全一致，不能随意缩放或者改动安装位置。另外，模型还原了泵的外部安装脚架结构，这个脚架是用于泵在油箱或者机架上的辅助支撑，当泵和电机直连重量较大时，脚架能分担连接法兰的受力，避免长时间运转出现法兰断裂、轴偏心的问题。
