弯角式双法兰管路连接固定构件

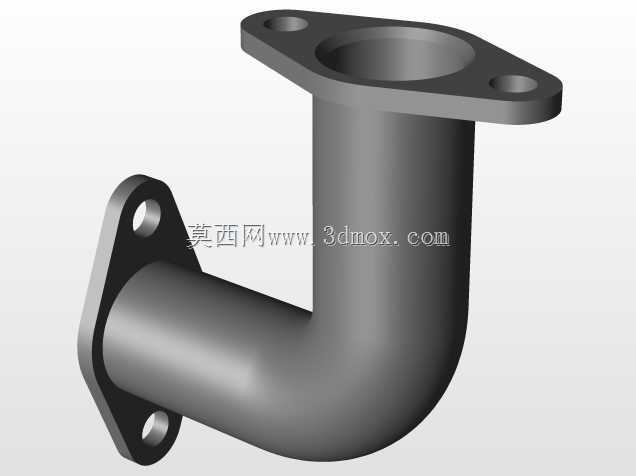

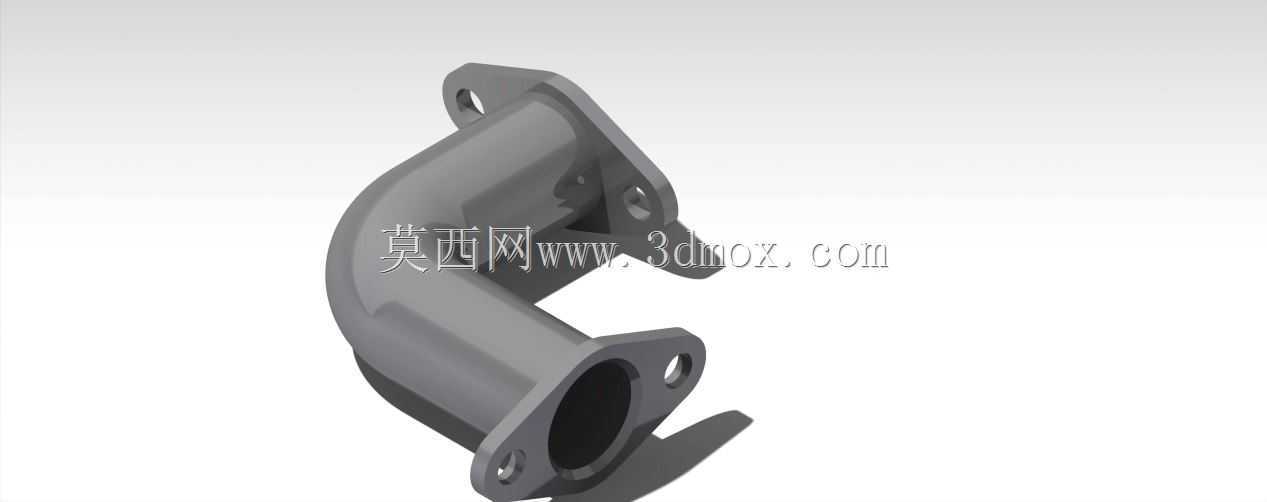

　　在流体输送管路布设、小型传动杆件联动的工程场景里，这类带弯角结构的连接构件是解决非同轴构件对接需求的核心零件，日常多见于小型动力设备的进气通路、农用机具的操纵杆系联动、轻工生产线的气动管路排布等场景，用来消除两个对接部件之间的角度偏差，避免强行对接带来的装配应力集中问题。从结构设计逻辑来看，构件整体采用90度左右的弯转流道/杆腔设计，两端均设置带安装孔的法兰盘结构，法兰盘上的安装孔位做了沉台处理，装配时螺栓头可以完全沉入沉台内，不会突出法兰表面，避免和周边相邻构件产生运动干涉。弯转段的外壁做了等壁厚过渡设计，没有出现壁厚突变的区域，不管是作为流体通路承受内部介质压力，还是作为杆件连接座承受传动载荷，都能避免应力集中导致的开裂失效，

　　实际建模时弯角处的圆角半径经过反复校核，既保证内部通路的顺滑过渡，减少流体输送时的压损，也控制了整体的外形尺寸，不会因为圆角过大占用过多安装空间。安装边界方面，两端法兰的安装孔采用对称排布设计，现场装配时不需要刻意调整孔位朝向，只要对接面贴合后穿入紧固件即可完成固定，法兰对接面预留了密封件安装的环形槽位，用于流体输送场景时可以嵌入O型密封圈，保证对接位置的密封性能，不会出现介质渗漏的问题。构件侧面延伸出的小型定位支耳，是为了装配时快速卡入预装位，降低现场安装的对位难度，尤其是在设备内部狭小空间作业时，不需要额外扶持构件就能完成紧固件的初步旋紧，能有效提升装配效率。作为传动杆件连接使用时，

　　构件内部的空腔尺寸和对接杆件的外径做了间隙配合设计，装配时可以在接触面涂抹润滑脂，减少杆件摆动时的磨损，弯角的角度公差控制在±0.5度范围内，保证两个对接杆件的相对角度符合设计要求，不会因为角度偏差导致传动卡滞。从受力特性来看，法兰盘和弯转主体的连接位置做了加强筋过渡，能承受管路振动带来的交变载荷，也能承受杆件传动时的径向扭力，长期使用不会出现法兰断裂的问题。这类构件在设计时没有采用多余的复杂结构，所有特征都服务于实际装配和使用需求，没有冗余的装饰性结构，既控制了零件的加工成本，也降低了三维建模时的特征复杂度，后续如果需要针对不同的管路通径、杆件直径做改型设计，只需要调整法兰盘的安装孔距、内部空腔的直径以及弯转角度即可，

　　整体结构的通用性较强，能适配多种不同的设备安装需求。在实际选型应用时，需要提前核对两端法兰的安装孔中心距、构件整体的弯转高度，确认安装后不会和周边的管线、结构件产生碰撞，尤其是在密集排布的管路系统中，这类弯角连接件的外形轮廓直接决定了管路的整体排布空间，建模时需要提前预留足够的安装操作空间，保证紧固件的拆装工具能有足够的操作空间，避免后期维护时无法拆卸紧固件。
