四缸发动机用四合一排气歧管结构设计

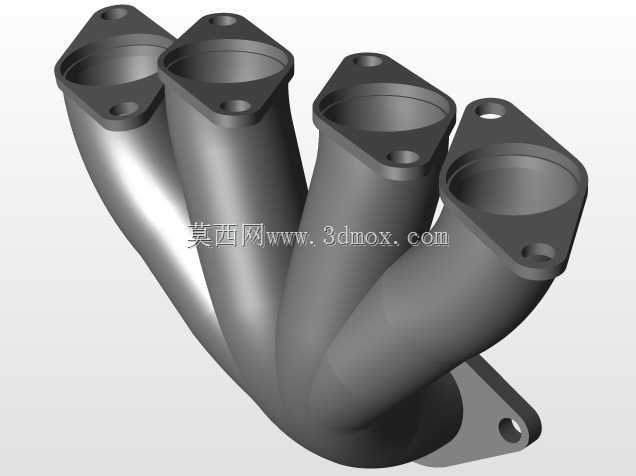

　　在小排量动力单元的进排气系统开发中，排气歧管的结构合理性直接影响排气效率、动力输出平顺性以及周边部件的热负荷表现，这款四合一汇聚式排气总管，主要适配直列四缸布局的动力装置，在民用高性能自行车动力改装、小排量乘用车动力总成配套场景中都有明确的应用空间。从实际装车的边界条件来看，四个进气端分别对应四个气缸的排气出口，每个接口都采用带安装孔的菱形法兰结构，法兰面的平面度需要控制在合理公差范围内，保证和缸盖排气侧贴合时不会出现漏气问题，安装孔的位置度公差需要匹配缸盖侧的螺栓点位，避免装配时出现干涉，四个进气接口的中心距完全对应直列四缸缸盖的排气口排布间距，不需要额外调整管路走向就能完成对位安装。汇聚端的出口采用单法兰结构，

　　用于连接下游的三元催化装置或者排气前段管路，整个管路的弯折角度经过流道优化，每个气缸排出的废气在汇入总管的过程中，不会出现明显的气流对冲问题，能有效降低排气背压，减少各缸之间的排气干涉，提升气缸的扫气效率。设计过程中需要重点考量管壁的厚度均匀性，尤其是弯折区域的壁厚减薄量需要控制在安全范围内，避免长期在高温排气冲击下出现开裂、变形的问题，管路的过渡圆角全部采用大圆弧过渡，既可以减少气流阻力，也能降低应力集中的风险，提升部件的抗热疲劳性能。从安装空间的适配性来看，整个歧管的整体轮廓紧凑，四个支管的排布采用错落式收拢结构，不会和发动机舱内的点火线圈、机油尺、冷却管路等周边部件发生空间干涉，

　　底部设置的辅助安装支耳可以通过螺栓固定在缸体侧的支架上，分担法兰连接部位的承重，避免车辆运行过程中振动导致的连接松动。在实际使用场景中，这类排气歧管除了满足常规的排气导通功能，还需要兼顾热管理需求，管壁的导热特性会影响发动机舱内的温度分布，合理的壁厚设计既可以保证结构强度，也能避免过多的热量辐射到周边的电气部件上。针对高性能改装场景的使用需求，流道的内壁光滑度也有明确要求，减少气流沿程阻力，帮助发动机在高转速区间获得更顺畅的排气效率，提升动力响应速度。不同于传统铸铁排气歧管的厚重结构，这款设计的管路走向更顺滑，四个支管的长度经过匹配设计，尽可能保证各缸的排气路径长度趋近一致，让各缸的排气回压处于均衡状态，提升发动机运转的平顺性，

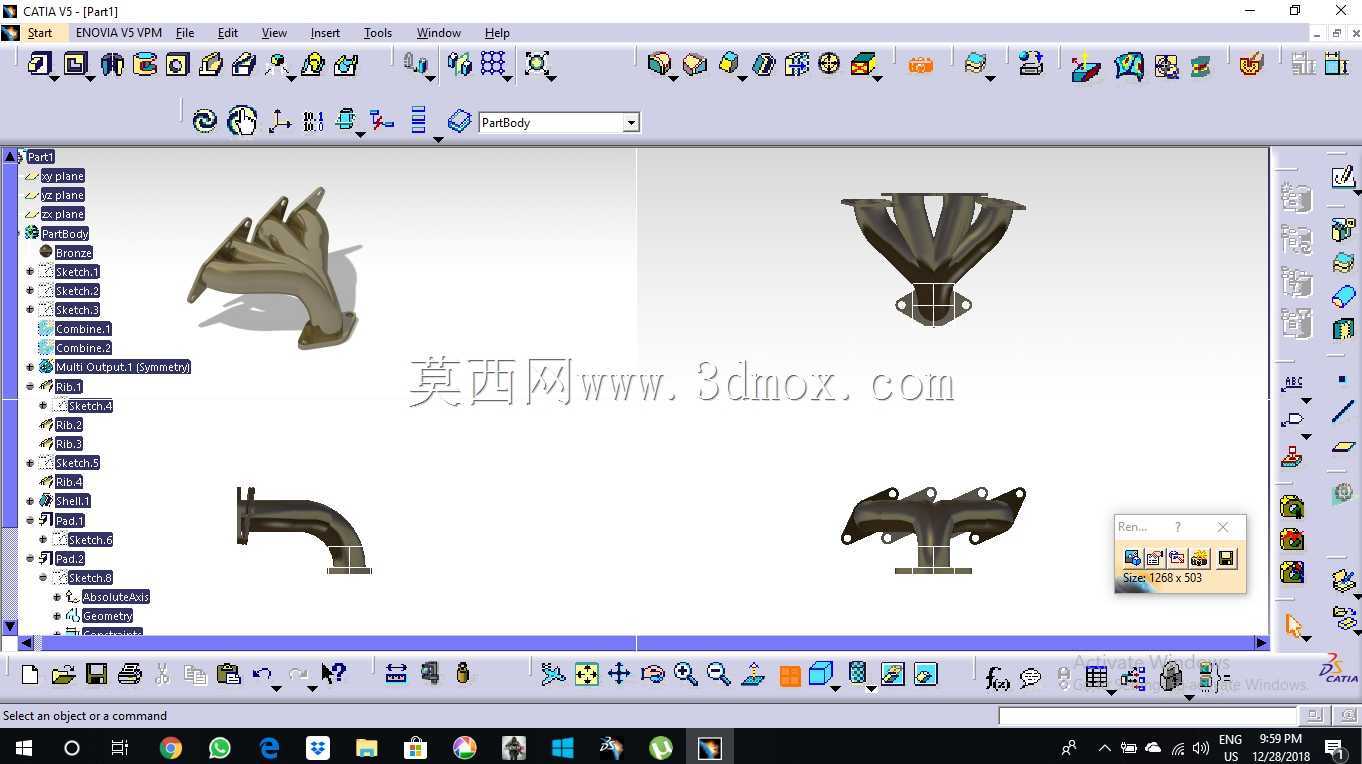

　　尤其是在低转速区间的扭矩输出表现会更稳定。法兰部位的凸台结构可以提升连接面的压紧强度，配合密封垫片使用时，能在高温交变的工作环境下长期保持密封性能，不会因为热胀冷缩出现密封失效的问题。整个部件的重量控制也在设计考量范围内，在保证结构强度满足振动、热冲击要求的前提下，尽可能降低整体重量，减少动力单元的簧下质量或者附属部件重量，对于提升整车的动力重量比也有一定帮助。在三维建模过程中，需要重点校验各段管路的拔模角度，满足后续铸造或者3D打印成型的工艺要求，弯折部位的曲率变化要连续，避免出现曲率突变导致的成型缺陷，安装孔的深度、法兰的厚度都要匹配对应规格的紧固件尺寸，保证装配时螺栓的锁紧力矩可以达到设计要求，不会出现滑牙或者压紧力不足的问题。
