十字滑块式万向联轴器结构三维设计

　　在各类需要补偿两轴间径向、角向偏移的传动场景中，这类十字滑块结构的万向联轴器是轴系传动里极为常用的连接部件，区别于普通刚性联轴器仅能传递同轴扭矩的局限，它可以在两轴存在安装偏差、运行中出现相对位移的工况下稳定传递旋转扭矩，不会因为轴系的不对中产生额外的附加载荷，大幅降低轴端轴承、密封件的异常磨损概率。从实际应用场景来看，这类联轴器常出现在中小功率的传动链路里，比如轻工输送线的辊筒传动、小型机床的进给轴连接、农业机械的动力输出端，还有部分非标自动化设备的电机与执行端连接位置，这些场景往往受安装空间限制、机架焊接变形影响，很难保证主动轴与从动轴的绝对同轴，部分工况下设备运行时还会出现机架的微幅振动位移，这时候这类可补偿偏移的联轴器就可以抵消这些安装与运行偏差，保证扭矩传递的平顺性。

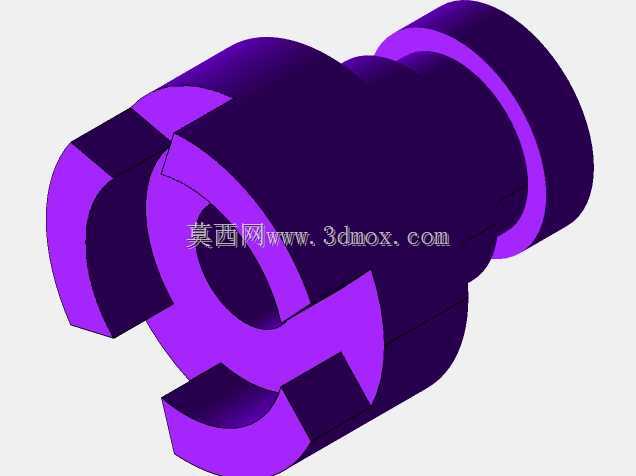

　　从结构设计逻辑来看，这个模型采用的是十字滑块式的万向补偿结构，两端的轴套分别开有与中间滑块凸隼配合的凹槽，中间的十字形滑块可以在两端轴套的凹槽内做小范围的滑动，以此来补偿两轴之间的径向偏移与小角度角向偏移，相比齿式联轴器，这种结构没有复杂的齿形加工要求，零件加工难度更低，日常维护也不需要频繁加注润滑脂，相比膜片联轴器，它的补偿量更大，能适应偏差更大的安装场景，同时抗冲击载荷的能力更强，不会因为瞬时过载出现膜片撕裂的问题。设计时两端的轴套内孔可以根据不同的轴径做适配，内孔可加工键槽来传递更大的扭矩，也可以采用顶丝锁紧的方式适配光轴连接，满足不同安装场景的快装需求。

　　从安装边界来看，这类联轴器的轴向尺寸紧凑，径向尺寸相比同扭矩规格的弹性套柱销联轴器更小，适合安装空间局促的传动位置，安装时不需要刻意调整两轴的同轴度到极高精度，只要偏移量在设计允许的补偿范围内即可，能大幅缩短现场安装的调试时间。两端轴套的端面到中间滑块的间隙需要控制在合理范围，间隙过小会导致滑块滑动卡滞，无法起到补偿偏移的作用，间隙过大则会导致传动时出现冲击异响，加快滑块与凹槽的磨损速度。中间滑块的材质通常会根据工况选择，常规工况下采用45号钢调质处理即可满足强度要求，在有腐蚀或者需要轻量化的场景下，也可以替换为尼龙或者铝合金材质，降低整体重量的同时减少滑动摩擦的噪音。

　　在实际选型匹配时，需要先核算传动链路的额定扭矩，保证联轴器的额定扭矩大于电机输出扭矩的1.5倍以上，避免瞬时过载导致滑块凸隼断裂，同时要确认两端连接轴的轴径尺寸，选择对应内孔规格的轴套，还要核算实际安装场景下的轴偏移量，确保径向、角向、轴向的偏移量都在联轴器的允许补偿范围内，避免超出补偿极限导致部件过早失效。建模过程中需要重点关注滑块与凹槽的配合公差，滑动面的配合间隙要控制在0.1-0.2mm之间，既要保证滑动顺畅，又要避免间隙过大导致的传动回差，对于有正反转要求的传动场景，这个配合间隙还需要适当缩小，减少正反转切换时的空程误差。两端轴套的锁紧结构要做强度校核，顶丝的锁紧力要足够传递额定扭矩，避免运行中出现轴与轴套的相对滑动，磨损轴表面。
