管道系统支撑固定用工座结构设计

　　在流体输送管路系统的布设场景中，这类工座是承担管道径向定位、载荷传递的核心支撑零件，常见于化工流体管线、车间压缩空气管路、液压设备外接管路、中小型给排水管线的布设环节，区别于全包覆式重型管夹，该结构更适配中等管径、中等载荷的水平或垂直走向管道固定需求，能在设备机架、墙面预埋板、设备本体安装面等多种基底上完成管道的位置锁定，避免管路运行过程中因流体脉动、设备振动、温度形变产生的位移偏移，降低管路接头处的应力集中风险。

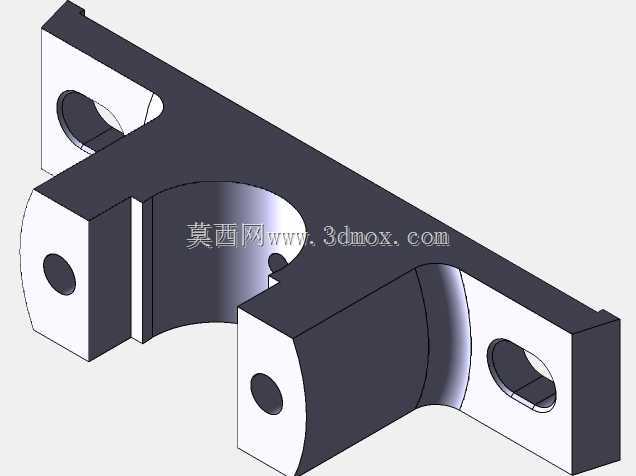

　　从结构功能层面拆解，该零件主体采用半开放的弧形承托结构，弧形内曲面的曲率与待适配管道的外圆曲率完全匹配，安装时管道直接落放在弧形承托面上，无需穿管作业，大幅降低了后期管路维护、拆装的操作难度，尤其适合已完成布设的管路改造加装场景。两侧延伸出的安装耳板是核心的承载连接结构，耳板上开设的安装孔分为两类，靠近弧形承托侧的小孔用于安装锁紧压块，配合螺栓完成对管道的抱紧固定，防止管道从承托弧面脱出；耳板端部的长圆孔则用于将整个工座固定在安装基底上，长圆孔的设计预留了一定的安装调整余量，可抵消安装面的孔位加工误差，适配现场安装时的位置微调需求，无需对安装基底进行二次扩孔修正。

　　设计过程中首先需要明确的是承载边界，弧形承托面的轴向宽度直接决定了与管道的接触面积，宽度过小会导致管道局部压应力过大，长期运行容易磨损管道外壁，宽度过大则会造成零件材料浪费、整体重量增加，因此设计时需要根据待支撑管道的外径、单位长度重量、管路运行振动幅值来计算合理的承托宽度，通常取管道外径的0.3-0.5倍区间即可满足多数场景的承载需求。两侧耳板的厚度设计需要匹配安装螺栓的强度等级，要保证螺栓拧紧至额定扭矩时耳板不会产生弯曲形变，同时耳板与弧形承托主体的衔接位置采用大圆角过渡，避免应力集中导致的零件断裂，这一位置是整个零件的应力集中高发区，在三维建模阶段需要对圆角参数进行反复校核，确保衔接处的应力值低于材料的许用应力。

　　安装边界方面，该工座的整体外轮廓尺寸需要适配安装空间的限制，耳板的总长度决定了安装孔的中心距，设计时需要匹配常用的安装基面预留孔位规格，比如常见的机架型钢安装面、墙面预埋钢板的孔位间距，避免出现孔位错位无法安装的问题。弧形承托面的中心高度是关键安装尺寸，该尺寸直接决定了管道安装后的中心标高，在多管路并行布设的场景中，同一管路上的所有支撑工座的中心高度必须保持一致，否则会导致管路出现弯折应力，因此建模时需要严格控制承托弧面最低点到安装底面的高度公差，通常安装面的平面度公差需要控制在0.1mm以内，保证安装后工座不会出现倾斜。零件上的所有孔位都做了倒角处理，既可以去除加工毛刺，也能在安装螺栓时起到导向作用，降低螺栓穿装的难度。

　　从实际使用的角度出发，该结构的材质选择通常根据使用场景确定，普通工业环境下采用Q235碳钢表面做防锈处理即可满足需求，若应用在腐蚀环境中则可以更换为304不锈钢材质，建模时需要预留表面处理的厚度余量，避免镀锌、喷塑等表面处理后导致的装配尺寸偏差。不同于一体式的管夹结构，这种半开放工座可以单独更换上部的锁紧配件，当管道外径出现小幅变化时，仅需调整锁紧压块的规格即可适配，无需更换整个支撑座，大幅降低了后期运维的配件成本。在管路系统的应力计算环节，这类支撑座的刚度参数是重要的输入条件，建模时准确还原零件的壁厚、筋板结构（该结构虽无额外筋板，但耳板与主体的衔接结构等效于加强结构），可以为管路的应力仿真分析提供准确的模型支撑，帮助工程师提前预判管路运行过程中的形变、振动风险，优化支撑点的布设位置。
