带支架偏心轴式重载万向脚轮结构

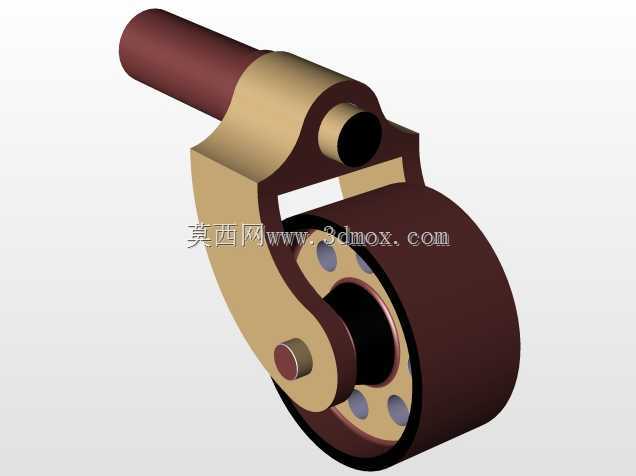

　　在工业生产场景里，脚轮是各类移动工装、周转设备、轻型作业台实现位移功能的核心承载部件，小到车间内的物料周转车、工位器具架，大到可移动的轻型加工设备、仓储拣选台车，都需要依靠脚轮完成短距离移位与定点停靠，其结构可靠性直接决定了配套设备的移动顺畅度与负载安全阈值。这款脚轮采用偏心轴式万向回转结构，区别于普通定向轮的固定行进方向，支架上部的安装轴与滚轮中心存在固定偏心距，当设备受到水平方向推力时，支架可绕上部安装轴自由回转，自动调整滚轮朝向与推力方向一致，无需额外设置转向机构即可实现任意方向的行进，适配车间内狭窄通道转向、多点位移位的作业需求。从结构组成来看，这款脚轮分为上部安装轴、回转支架、滚轮组件三个核心部分，

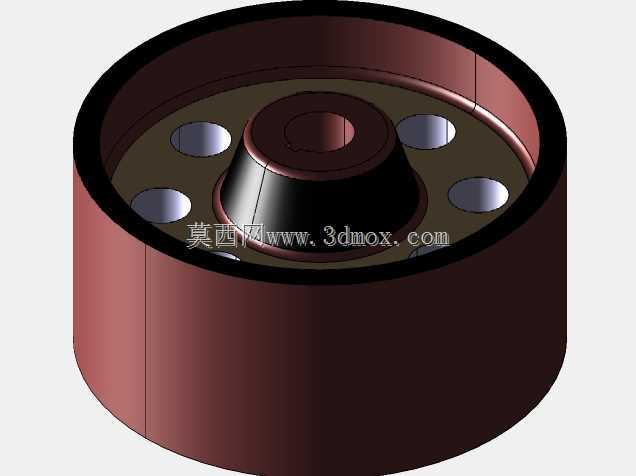

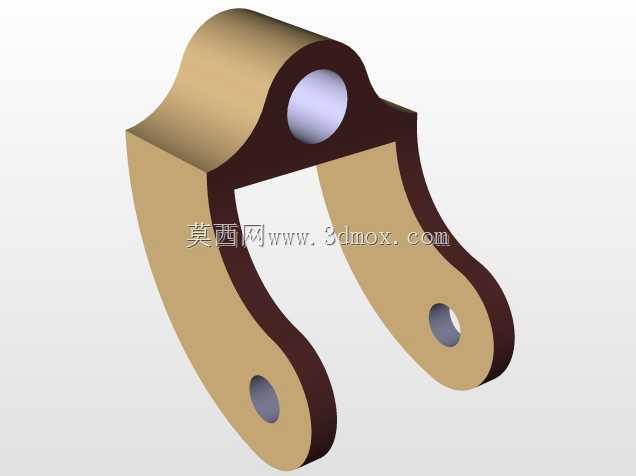

　　上部安装轴为实心圆柱结构，表面做光滑处理，可直接插入配套设备底部的安装套筒内，配合径向顶丝或者径向销完成固定，安装轴的直径与插入深度需要匹配设备底部安装座的预留尺寸，避免安装后出现轴径配合间隙过大导致的晃动问题。回转支架采用弯折式钣金成型结构，支架上部包裹安装轴的回转部位设置有衬套安装位，可嵌入铜基或者工程塑料自润滑衬套，降低回转过程中的摩擦阻力，避免金属直接摩擦产生的异响与磨损，延长脚轮的回转使用寿命；支架下部为叉形结构，两侧对称开设滚轮轴安装孔，孔位同轴度公差控制在0.05mm以内，保证滚轮转动时无卡滞、偏磨问题。滚轮组件采用金属轮毂搭配外圈接触层的结构，轮毂上开设多个均匀分布的减重孔，在保证结构强度的前提下降低滚轮自身重量，

　　轮毂中心镶嵌有滚动轴承，与支架上的滚轮轴配合，将滚轮转动时的滑动摩擦转化为滚动摩擦，大幅降低推行阻力；滚轮外圈采用大弧度接触面设计，接触地面的宽度经过优化，既可以保证在环氧地坪、水泥地面、钢板地面等常见工业地面上的接触压强处于合理范围，避免压伤软质地坪，又能在经过地面小幅度凸起、焊缝、细小杂物时保持平稳行进，不会出现明显的颠簸卡滞。设计过程中，偏心距的取值是核心参数，偏心距过大会导致脚轮回转过于灵活，设备直行时容易出现方向跑偏，推行过程中需要频繁修正方向；偏心距过小则会导致转向阻力过大，重载情况下甚至无法自动回正转向，经过多轮受力仿真与实物测试，这款脚轮的偏心距取值匹配滚轮直径与额定负载，

　　在额定负载下转向力矩控制在成年人单手可轻松推动转向的范围内，兼顾直行稳定性与转向灵活性。安装边界方面，上部安装轴的轴线到滚轮最外侧的水平距离为回转半径，设备底部设计安装位时，需要在安装座周围预留不小于该回转半径的避让空间，避免脚轮回转时与设备底部的其他结构件发生干涉；滚轮最低点到安装轴定位端面的垂直距离为脚轮的安装高度，设备设计支腿高度时需要匹配该尺寸，保证四个脚轮安装后设备台面处于水平状态，避免出现个别脚轮悬空受力不均的问题。在负载传递路径上，设备的重量通过安装轴传递到回转支架，再通过两侧的滚轮轴传递到轮毂与轴承，最终均匀分布到滚轮与地面的接触面上，整个受力路径没有应力集中的薄弱环节，支架的弯折部位做了圆弧过渡处理，避免应力集中导致支架在重载冲击下发生开裂。针对车间内常见的碎屑、焊渣等杂物，支架上部的回转部位设置有间隙防护结构，可减少杂物进入回转衬套的概率，降低日常维护的频次，滚轮两侧的轮毂与支架之间预留有足够的排屑间隙，即使有细小碎屑进入也会随着滚轮转动自动排出，不会卡滞滚轮转动。日常使用过程中，只需要定期在滚轮轴承与回转衬套部位加注润滑脂，检查滚轮轴与安装轴的固定紧固件是否松动，即可保证脚轮长期稳定运行，适配多数工业场景下的轻中载移动设备使用需求。
