带多孔法兰端的筒式过滤组件结构

项目分类:通用机械零部件 发布时间:2021-12-04 ID:438715
  • 带多孔法兰端的筒式过滤组件结构
  • 带多孔法兰端的筒式过滤组件结构
  • 带多孔法兰端的筒式过滤组件结构

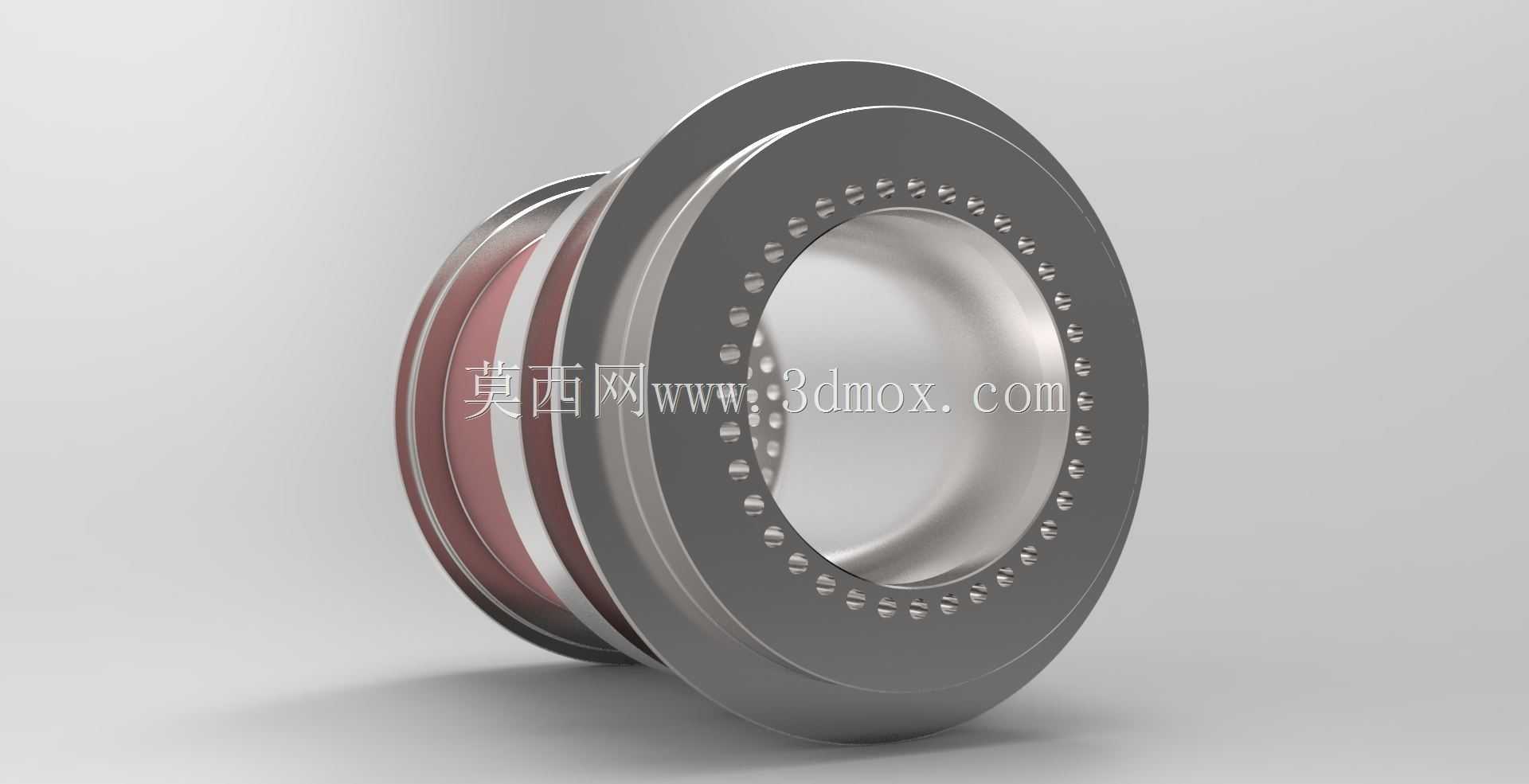

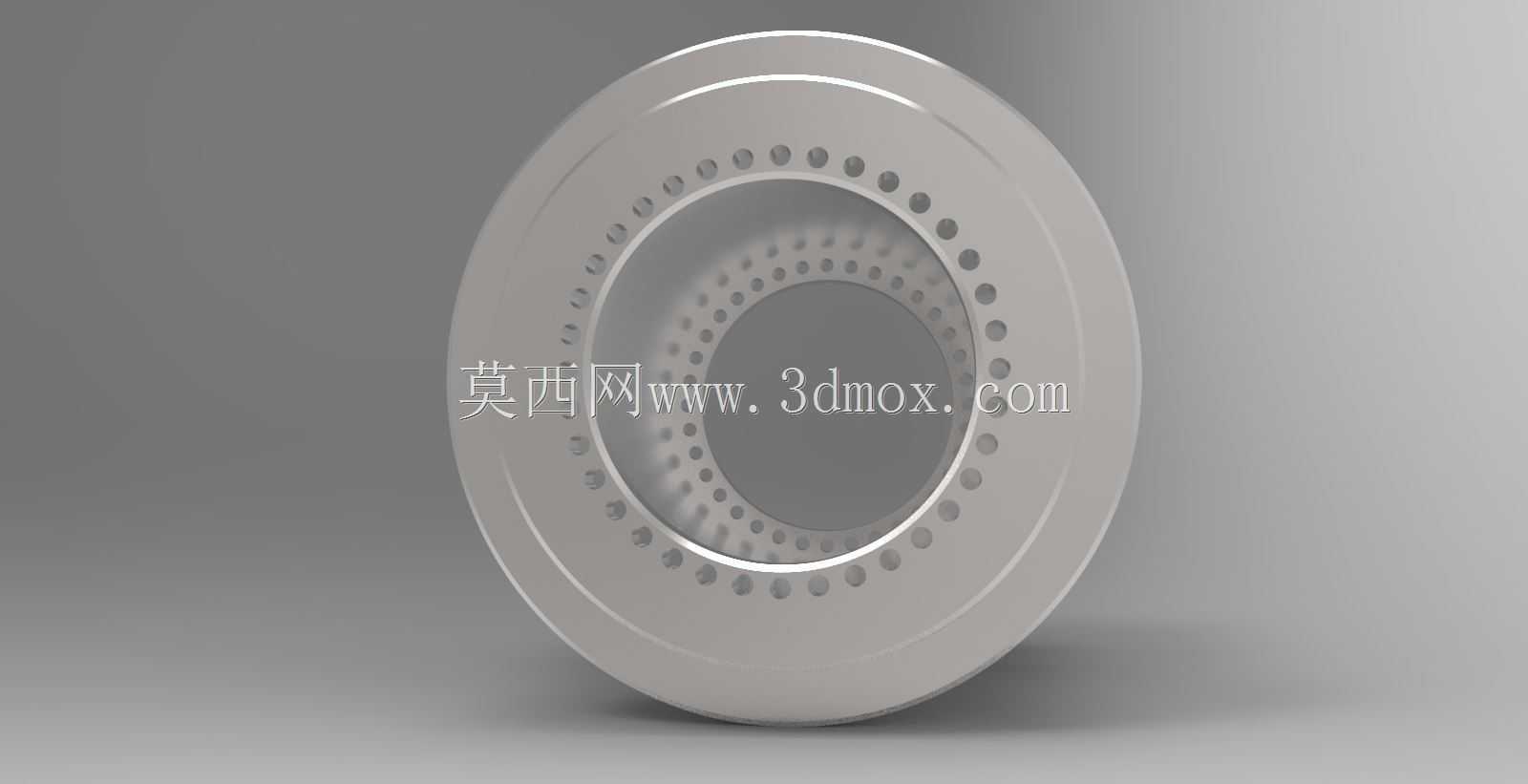

  该筒式过滤组件的结构设计,首先围绕流体管路系统的在线过滤需求展开,在化工流体输送、润滑系统供油、气动回路气源处理这类常见工况里,这类组件需要同时兼顾通流效率、过滤精度与安装密封性,不能出现旁漏或者流阻过大导致的系统压降超标问题。从结构细节来看,一端的带孔法兰采用了整圈均匀排布的通流小孔设计,小孔的孔径、孔间距都经过流场校核,既保证足够的通流面积,又能对进入组件的流体做初步整流,避免流体直接冲击内部滤材造成局部滤材过早破损;法兰端面的止口结构做了精加工公差控制,和对接管路的法兰面配合时,能通过密封圈实现端面静密封,安装时不需要额外调整对中角度,只要对齐螺栓孔位压紧即可,适配常规的管路安装作业流程。

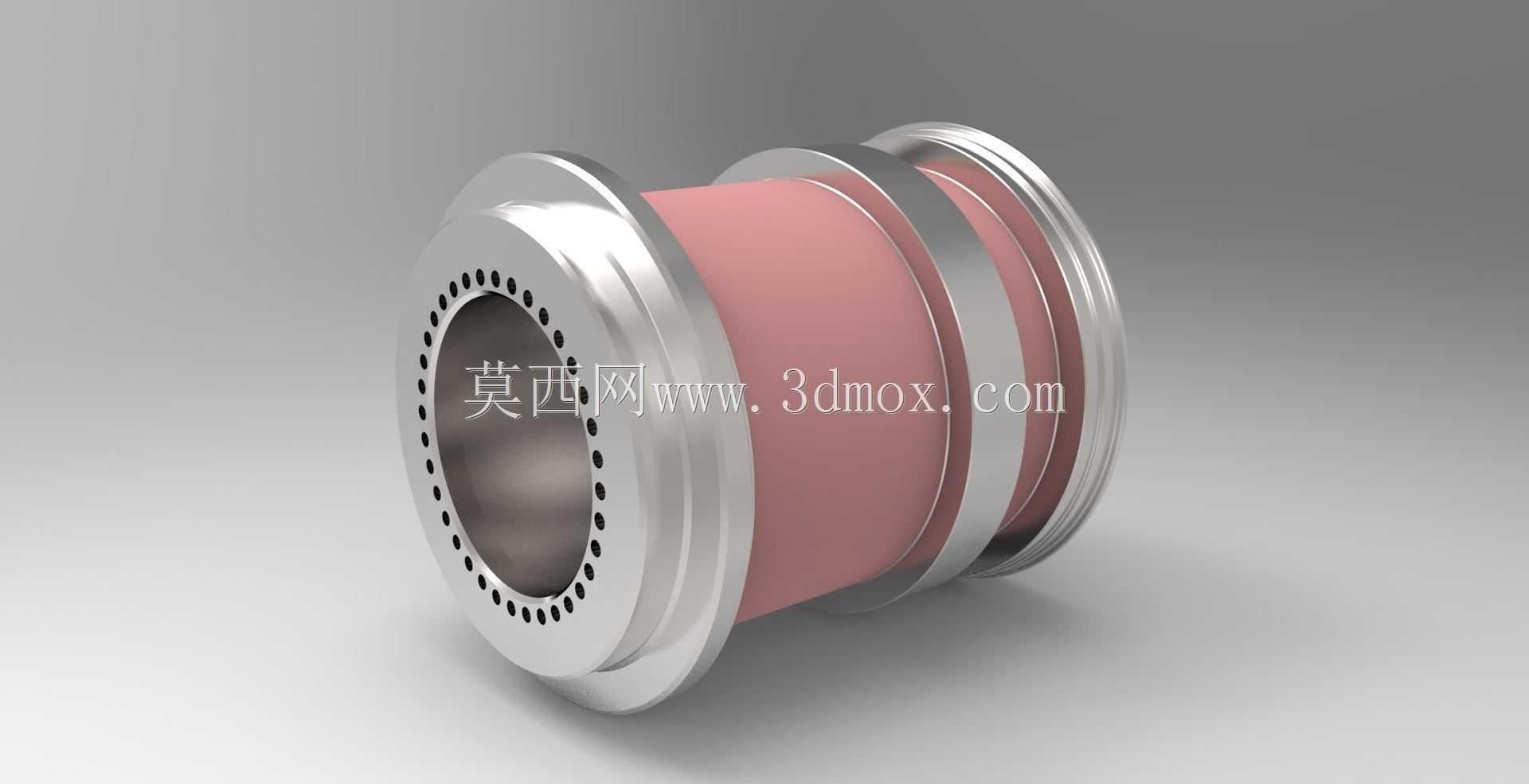

  组件中段的滤材承载区采用了粉色耐高温滤材包裹的设计,滤材和两端金属骨架的衔接处做了卷边压合处理,金属骨架的多道环形凸筋一方面起到箍紧滤材的作用,避免流体压力波动时滤材出现移位、脱层,另一方面也作为结构加强筋,提升整个组件的径向抗形变能力,在管路出现瞬时压力冲击时,不会因为外部压力差导致筒体变形卡滞在安装腔体内。两端的金属端盖采用了阶梯式轴径设计,不同直径的轴段分别对应安装腔的定位台阶、密封圈槽位,安装时可以顺着腔体台阶直接推入到位,不需要额外做径向定位,端盖表面的粗糙度控制在Ra1.6以内,减少和安装腔内壁的摩擦阻力,也能保证O型圈装配时不会被刮伤造成密封失效。从安装边界来看,整个组件的总长、最大外径都适配常规的标准管路过滤腔尺寸,

  两端的同轴度公差控制在0.02mm以内,推入安装腔时不会出现卡滞,安装到位后两端的密封位刚好和腔体的密封槽对齐,不需要额外调整轴向位置。设计过程中优先考虑了组件的可更换性,整个结构没有采用一体式焊接设计,金属骨架和滤材的压合结构可以在滤材达到使用寿命后,单独更换滤材部分,金属端盖和骨架可以重复利用,降低运维阶段的配件成本;同时环形凸筋的位置也做了优化,避开了安装腔的传感器检测位,不会干扰管路系统内置的压力、流量传感器的正常检测。在流体通过的路径上,法兰端的小孔进流后,会顺着滤材的径向从外向内渗透,杂质被截留在滤材外侧,过滤后的流体从另一端的中心通腔流出,这种径向进流的方式相比轴向直通过滤,能大幅提升滤材的有效过滤面积,

  相同体积下的纳污量比直通式结构高40%左右,也能延长组件的更换周期。另外金属端盖的边缘做了圆角钝化处理,没有尖锐的切削毛刺,装配作业时不会划伤操作人员的防护手套,也不会刮损安装腔内壁的防腐涂层,适配食品加工、制药这类对管路卫生要求较高的工况,金属部分采用的是304不锈钢材质,接触流体的部位做了电解抛光处理,不容易残留介质杂质,也能耐受常规的弱酸弱碱类流体腐蚀。
