自制简易路由器拷贝夹持工装结构

　　在通讯终端维修、批量固件烧录的作业场景中，这类自制路由器拷贝工装主要解决多台路由器固件批量读写时的定位夹持问题，避免作业过程中设备移位导致的读写针脚接触不良、接口对位偏差等常见故障。日常作业里，不少维修工位、小型电子加工点都会遇到同型号路由器批量刷机、固件备份、参数拷贝的需求，常规操作是单台手持对位，不仅效率低下，还容易因为施力不均碰损设备的PCB焊点、网口针脚，这套结构就是针对这类零散作业场景的低成本适配方案。

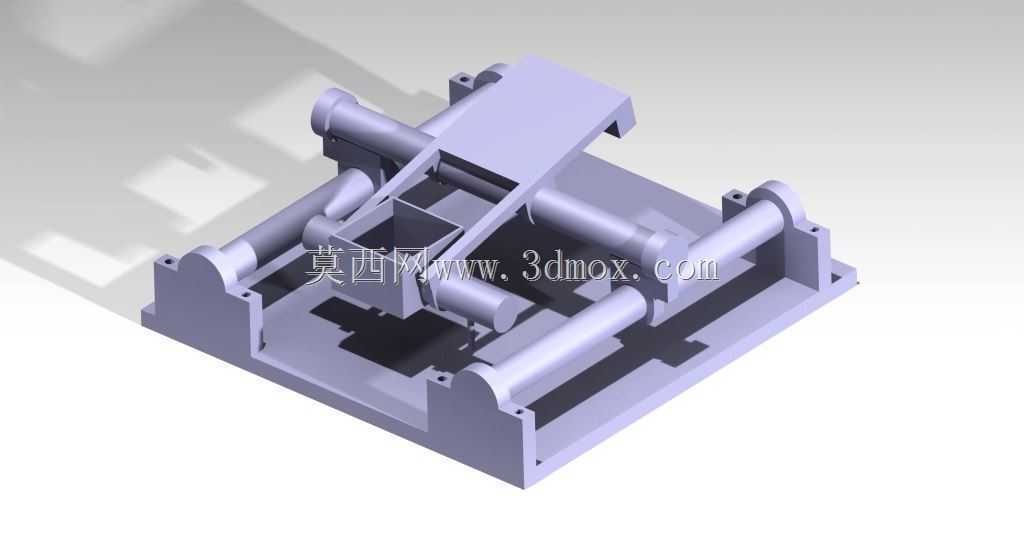

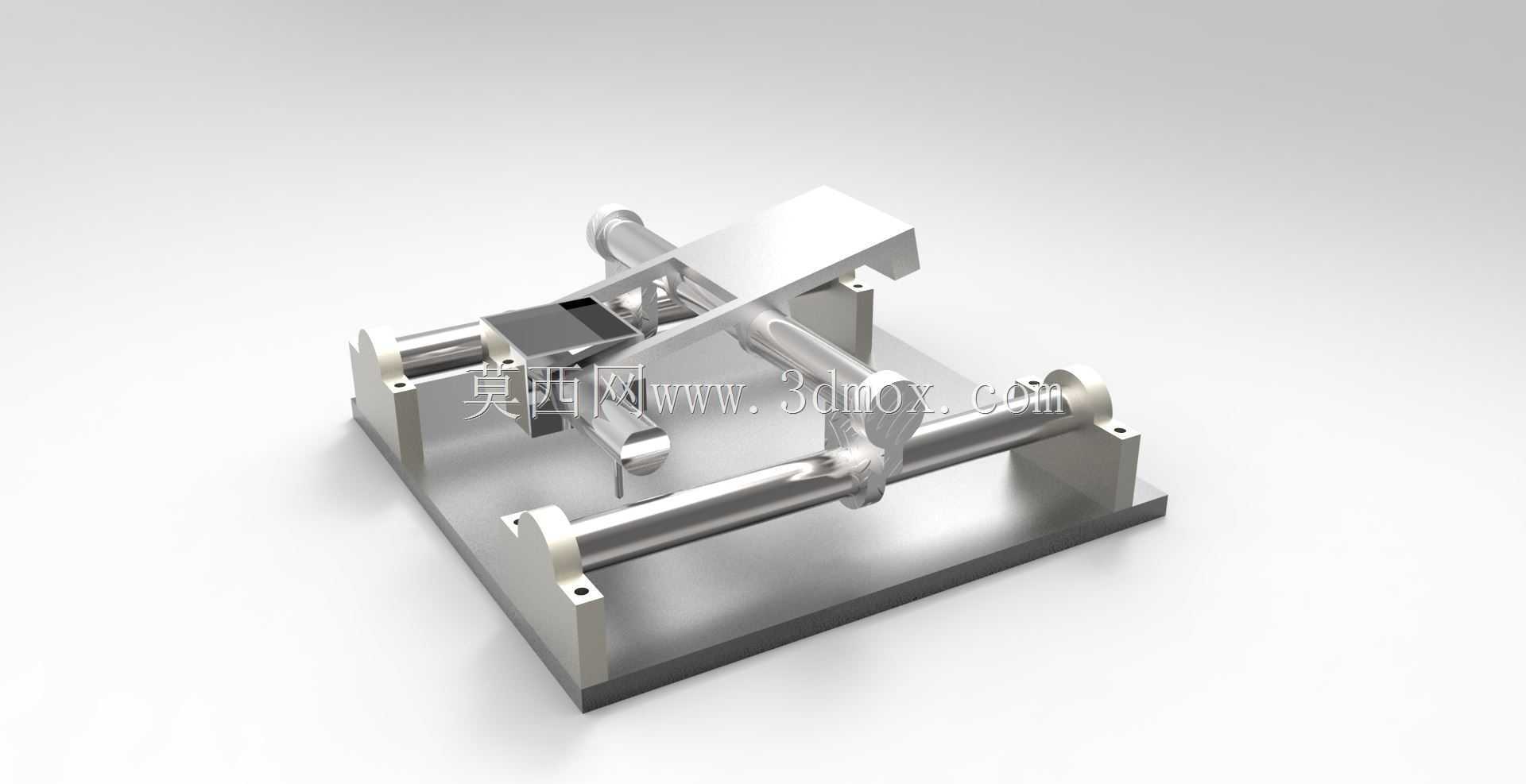

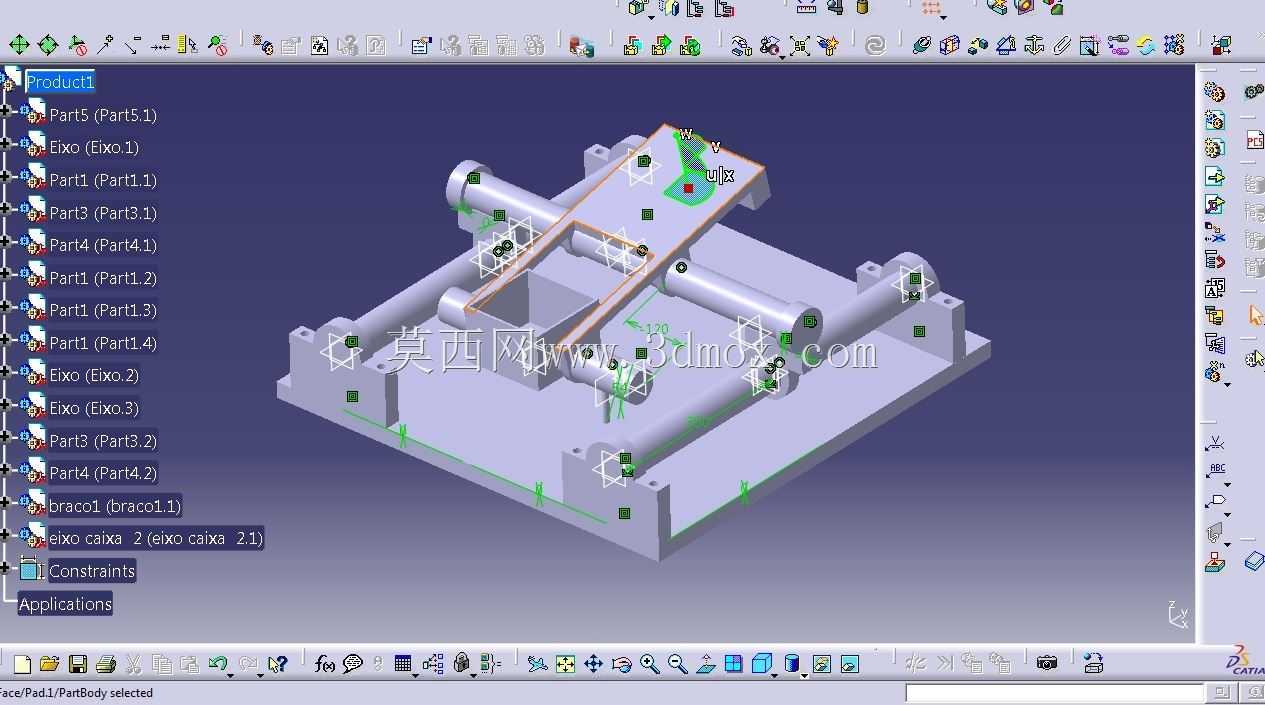

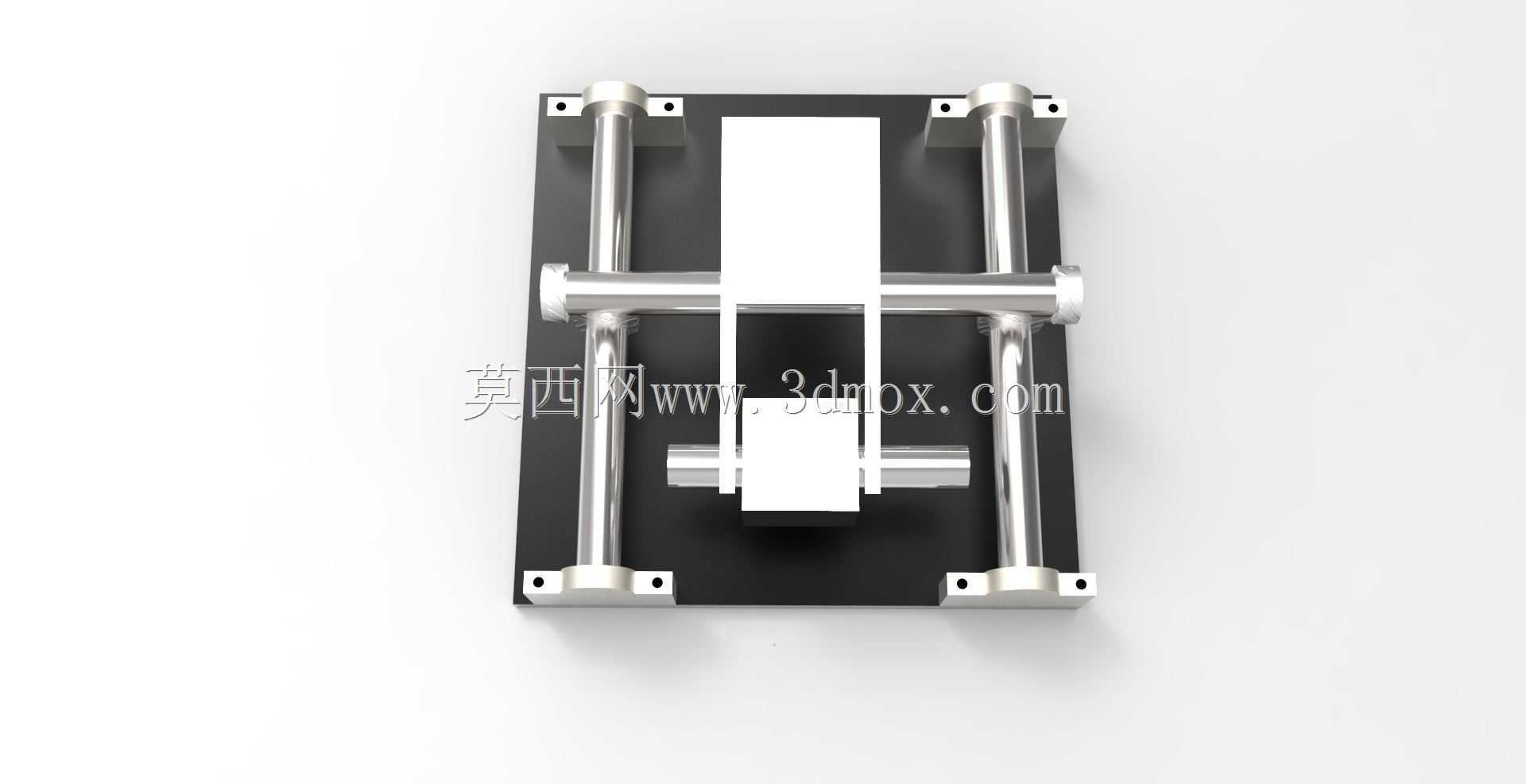

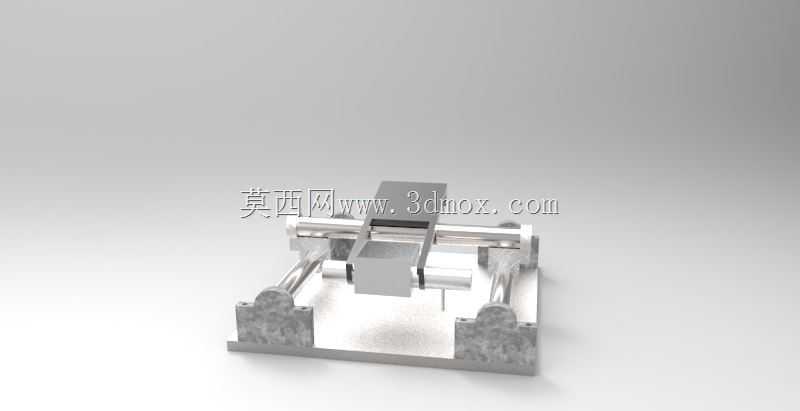

　　从功能特性来看，这套工装采用双平行光轴作为滑动导向载体，光轴两端通过带安装孔的立式支座固定在方形金属底板上，滑动座可沿光轴轴向平稳移动，滑动座上集成了压持块与对位卡槽，可根据不同尺寸的路由器外壳调整夹持间距，压持块下方预留了读写探针、烧录夹的操作空间，不需要额外手持固定设备，就能让烧录触点与路由器主板的烧录点位保持稳定贴合。底板上的安装孔可直接通过螺栓固定在作业台面上，也可搭配橡胶脚垫放置在桌面使用，适配不同工位的安装条件。

　　设计思路上完全围绕易加工、易获取的材料选型展开，没有采用定制化的复杂加工件，光轴选用标准直径的直线光轴，支座、滑动座、压持块都可采用常见的角铝、铝板通过简单的铣削、钻孔加工成型，紧固件全部采用标准内六角螺丝，不需要开模或者特殊工艺，普通的机加工小作坊甚至个人DIY爱好者都能完成加工组装。结构上没有设置复杂的锁紧机构，依靠滑动座与光轴之间的阻尼实现位置固定，针对路由器这类重量较轻的电子设备，这种阻尼固定的方式完全可以满足夹持稳定性要求，同时调整起来更加便捷，不需要额外操作锁紧扳手或者旋钮，单手就能推动滑动座调整夹持宽度。

　　安装边界方面，整套工装的底板长宽尺寸控制在300mm以内，立式支座的高度不超过120mm，滑动座的行程范围覆盖100mm到220mm的宽度区间，可适配市面上绝大多数家用、小型办公用路由器的外壳尺寸，压持块距离底板的高度预留了40mm的空间，不会挤压路由器表面的天线接口、电源接口，作业时可直接将路由器放置在底板的定位区域内，推动两侧滑动座将设备卡紧，即可进行后续的固件拷贝、参数读写操作。光轴的平行度公差控制在0.1mm以内，保证滑动座移动过程中不会出现卡滞，压持块的接触端面粘贴有薄橡胶垫，避免夹持过程中刮花路由器的塑料外壳，同时增大接触摩擦力，防止作业过程中设备出现窜动。

　　实际使用过程中，这套工装可搭配通用的CH341A等编程器使用，不需要对路由器外壳进行拆解就能完成部分免拆烧录机型的固件操作，针对需要拆解外壳的机型，也可直接将路由器主板放置在工装的定位区域，通过压持块固定主板后进行探针对位，相比传统的台钳固定、重物压持的方式，不会对PCB板造成过大的夹紧力，避免主板变形导致的元器件虚焊、线路断裂问题。滑动座上还预留了拓展安装孔位，可根据作业需求加装探针固定架、走线卡扣等附件，进一步拓展工装的适用范围，适配不同型号、不同烧录点位布局的路由器作业需求。整套结构没有多余的冗余设计，所有构件都服务于定位夹持的核心功能，加工成本低，组装难度小，非常适合小型维修站点、电子爱好者的日常作业使用，也可作为小型电子加工企业小批量作业的临时工装使用，替代成本高昂的定制化烧录夹具。
