航空飞行器副翼结构三维设计模型

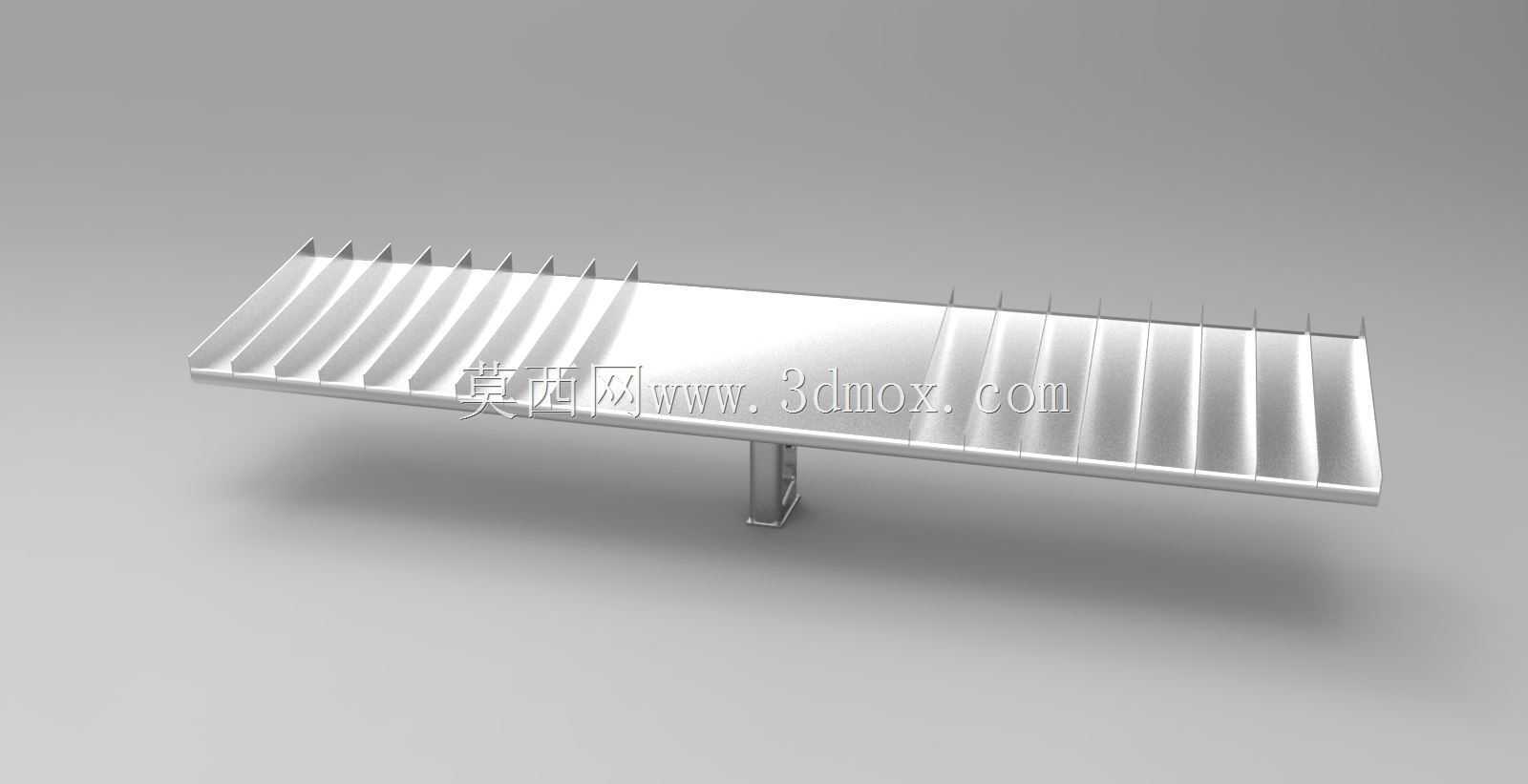

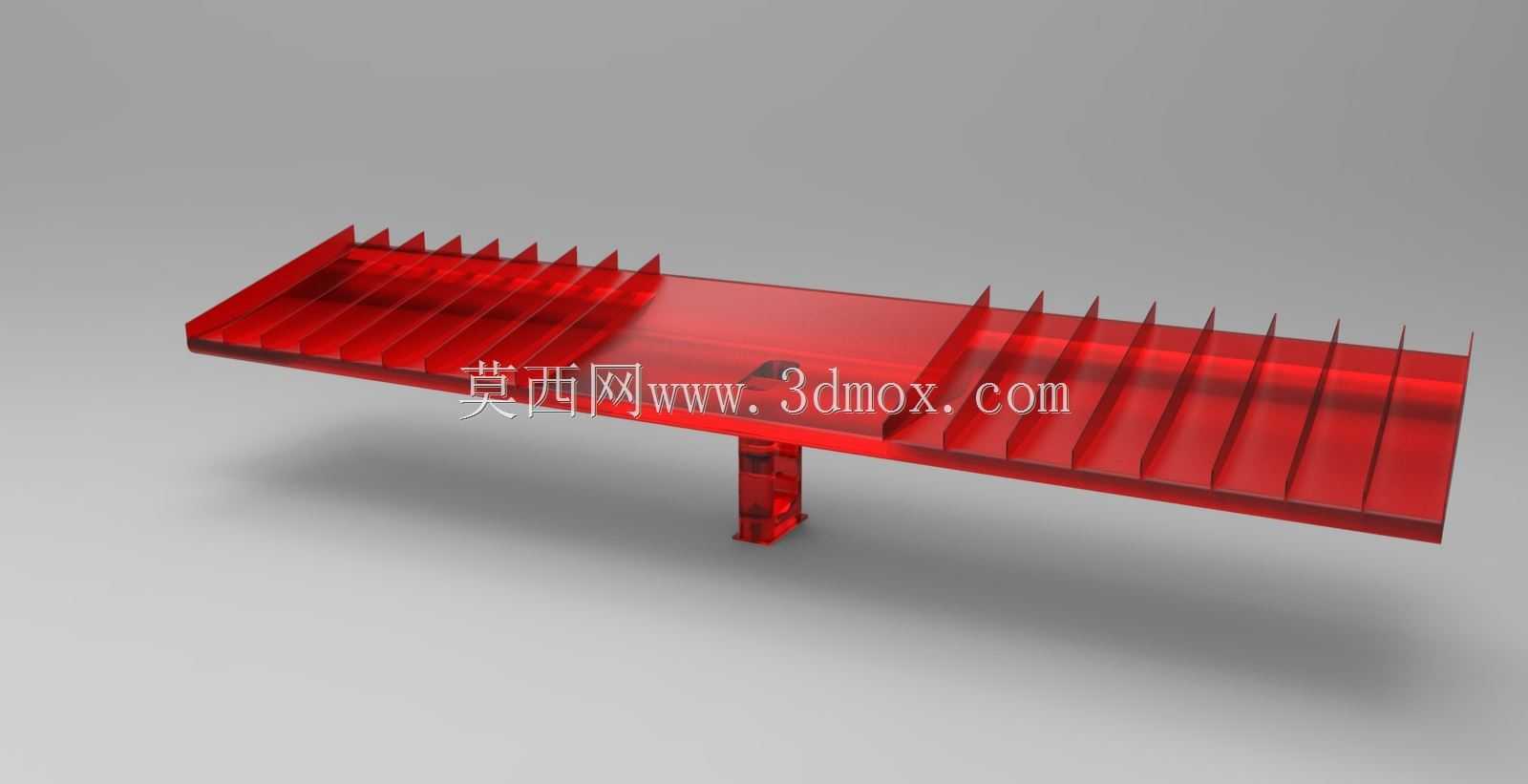

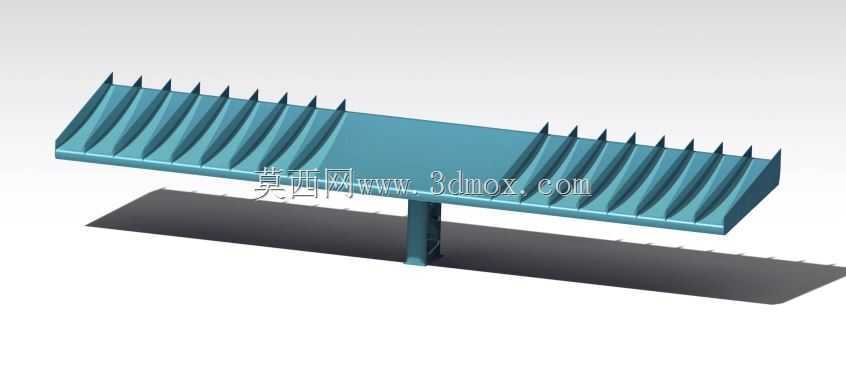

　　在固定翼飞行器的飞行控制系统中，副翼是负责横向滚转操纵的核心翼面部件，通常对称安装在两侧机翼的后缘外侧位置，直接决定飞行器的横向操纵响应特性与飞行姿态控制精度。这款副翼结构的设计，首先围绕翼面的气动效率与结构刚度平衡展开，翼面主体采用连续的翼型剖面构型，沿展向布置了等间距的加强筋结构，这些加强筋沿弦向延伸，将翼面蒙皮的受力均匀传递到根部的安装支座上，避免大机动飞行时翼面出现过大的扭转变形，保证操纵面的气动外形精度。从结构布局来看，翼面的前缘与机翼后缘的铰接点做了适配设计，安装支座位于翼面展向的中心偏内侧位置，单柱式的支撑结构既可以降低铰接部位的气动阻力，也能为操纵摇臂的安装预留足够的运动空间，

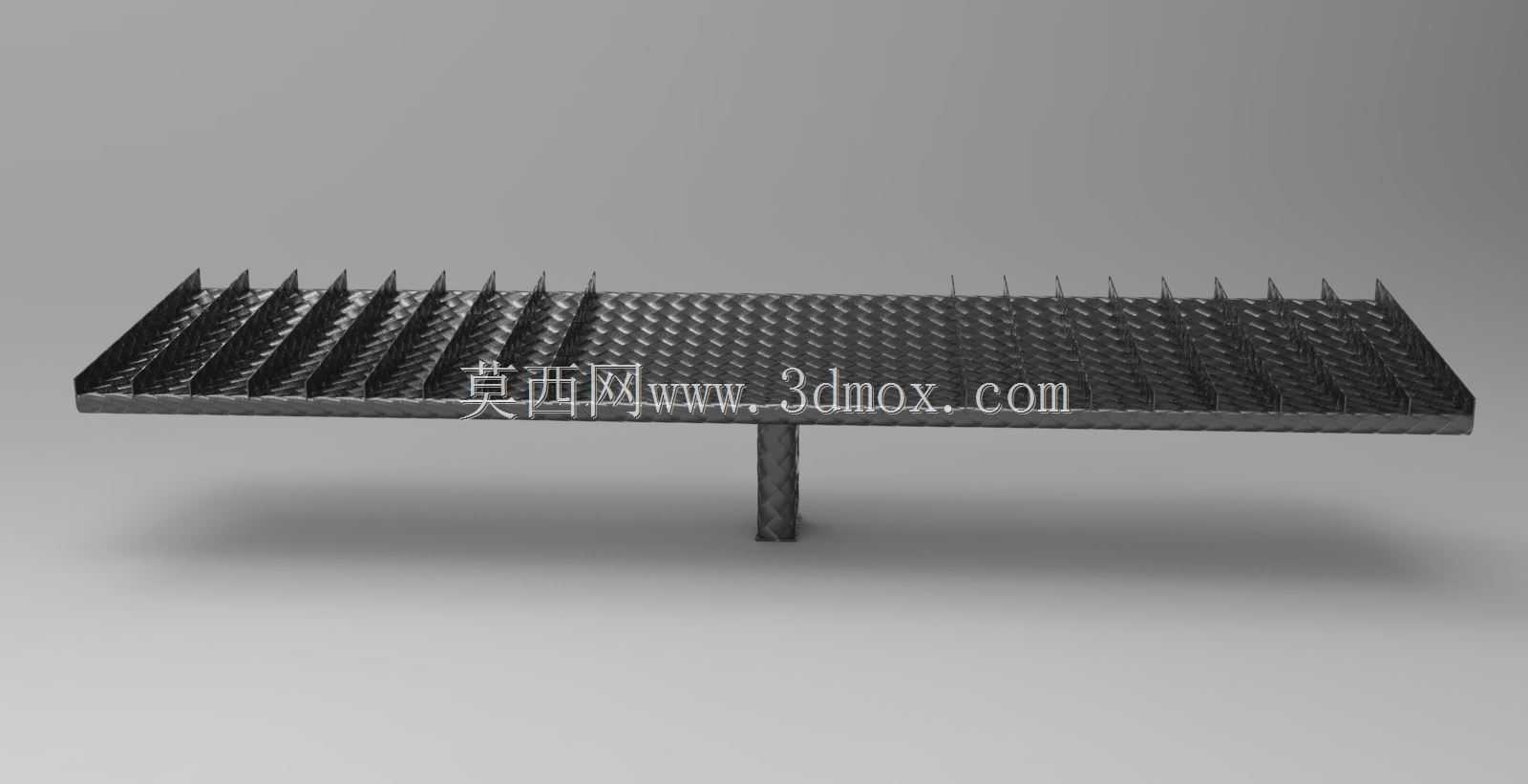

　　避免副翼偏转时与机翼主体结构发生运动干涉。在实际应用场景中，这类副翼结构适配于中小型固定翼飞行器，无论是通航类轻型飞机还是小型无人飞行器，都可以通过调整翼面的展长、弦长参数匹配不同的机翼尺寸，副翼的偏转角度范围通常设置为上下各15到20度，通过拉杆或者舵机驱动绕铰接轴转动，当两侧副翼出现反向偏转时，两侧机翼的升力差会产生滚转力矩，实现飞行器的横向姿态调整，配合升降舵、方向舵完成全姿态的飞行操纵。设计过程中，翼面表面的纹理结构并非单纯的装饰，这类菱形的表面纹理一方面可以提升蒙皮的结构刚度，降低薄蒙皮在高速气流下的鼓动变形，另一方面也能在一定程度上改善翼面的附面层流动特性，延缓大迎角状态下的气流分离，提升副翼在大机动飞行时的操纵效率，

　　避免副翼失效引发的飞行安全问题。从安装边界来看，这款副翼的铰接轴沿展向水平布置，安装时需要保证铰接轴与机翼后缘的平行度误差控制在合理范围内，否则会在飞行过程中产生额外的寄生阻力，甚至引发翼面的颤振风险；翼面与机翼后缘之间预留了均匀的间隙，既保证副翼偏转时不会与机翼发生刮碰，也能通过间隙密封结构降低缝隙带来的气动损失。根部的安装支座采用一体化的受力设计，将翼面的气动载荷直接传递到机翼的翼梁结构上，避免局部应力集中导致的结构疲劳损坏，支座上预留的安装孔位可以适配不同规格的铰接螺栓与操纵摇臂，方便后续的装配调试与维护更换。在结构强度校核层面，设计时重点考虑了不同飞行速度下的气动载荷分布，展向布置的加强筋高度沿展向逐步降低，

　　匹配翼面不同位置的受力大小，在保证结构强度满足要求的前提下尽可能降低结构重量，提升飞行器的有效载荷能力。翼面的后缘做了锐化处理，符合气动设计的要求，能够保证翼面的气流沿后缘顺畅分离，提升操纵力矩的线性度，让飞行员或者飞控系统能够精准控制滚转力矩的大小，避免操纵响应出现非线性突变影响飞行品质。
