五层扇形转角落地置物陈列架结构设计

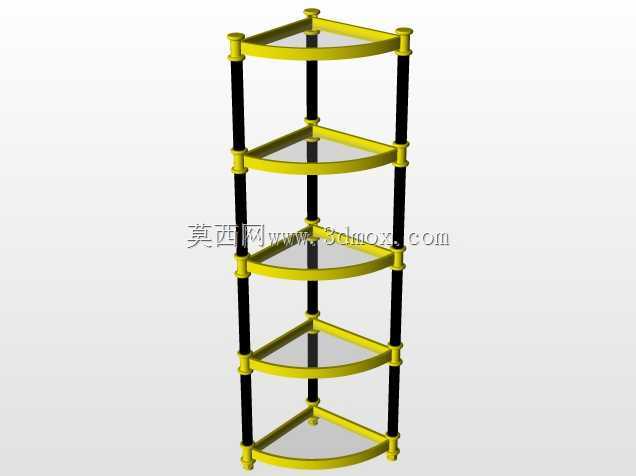

　　这款转角置物陈列架的设计初衷，是解决室内直角转角区域的空间利用率痛点，这类空间在常规家居布局、小型商铺陈列、工作室物料收纳场景中，往往因为形状不规则难以被普通方形置物架适配，容易形成卫生死角与空间浪费。整体采用扇形层板搭配三根竖向支撑柱的结构形式，层板轮廓为90度扇形，刚好可以贴合两面垂直墙体的转角位置，不需要额外占用墙面平直段的摆放空间，对于面宽有限的狭长空间、小户型卫浴区域、便利店转角收银区、文创店边角陈列区都有很好的适配性。

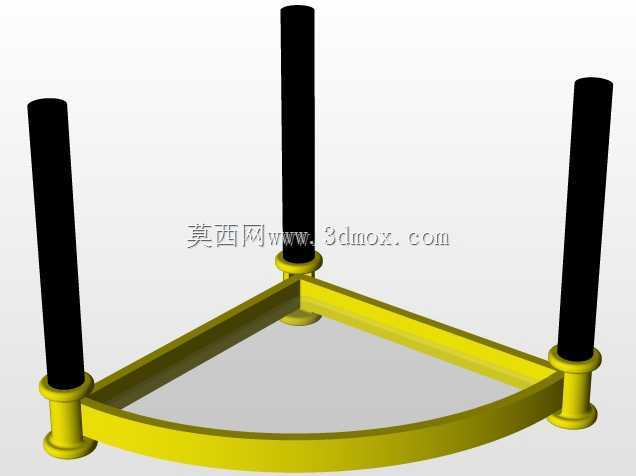

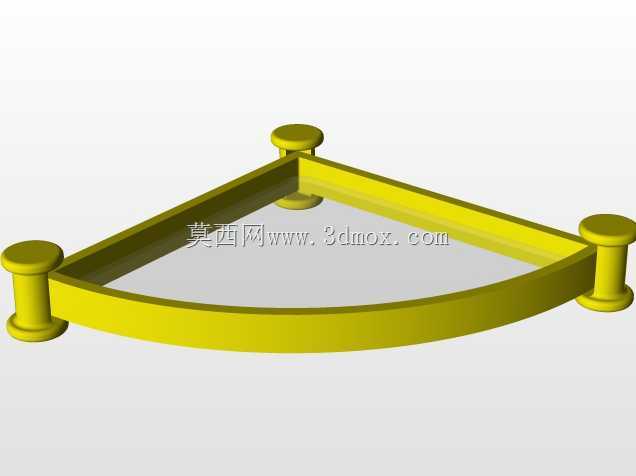

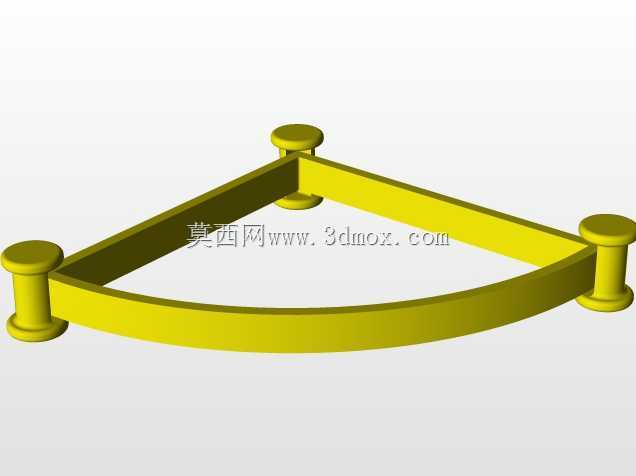

　　从结构受力角度来看，三根支撑柱分别布置在扇形的两个直角端点以及圆弧边中点位置，形成稳定的三角支撑体系，每层层板与支撑柱的连接位置都设置了环形限位卡扣结构，既可以在装配时快速定位层板的安装高度，也能在使用过程中避免层板沿支撑柱轴向滑动，同时分散层板承载的重物荷载，将竖向力均匀传递到三根支撑柱上，避免单柱受力过载导致的结构变形。层板采用边框加内嵌平板的结构形式，黄色的金属边框承担主要的结构抗弯荷载，内嵌的平板部分提供平整的置物平面，边框高出平板表面2mm左右，可以防止放置在层板上的小尺寸物件从边缘滑落，尤其是圆弧边一侧的凸起边框，能有效避免圆形物件、瓶装物品滚落。

　　设计过程中针对转角安装的边界条件做了专门优化，支撑柱底部做了平切处理，不需要额外安装可调脚轮或者脚垫就可以平稳放置在平整地面上，整体外轮廓的扇形半径控制在常规转角置物的合理尺寸范围内，安装时只需要将架体的直角边对齐两面墙体的交线推入即可，不需要在墙面打孔固定，属于可移动的落地式置物结构，后期调整摆放位置、搬迁转移都不需要破坏墙面装饰。层间高度采用均等分配的设计逻辑，五层置物空间可以满足不同高度物品的摆放需求，下层空间可以放置高度稍大的瓶装物品、收纳盒，上层空间可以放置小型摆件、装饰物件、常用的小型工具，每层层板的承载能力按照日常置物的常规荷载设计，支撑柱采用空心圆管结构，在保证结构刚度的前提下尽可能降低整体自重，方便单人完成搬运与装配。

　　从实际使用场景出发，这款架体的结构没有多余的装饰构件，所有外露的连接位置都做了圆弧过渡处理，没有尖锐的棱角，在人员走动频繁的转角区域使用时，可以避免磕碰受伤的风险。扇形的层板设计相比普通三角形转角架，圆弧边的外轮廓没有突出的尖角，人员经过架体侧面时不会被边角剐蹭，同时圆弧轮廓也能让陈列的物品形成更好的视觉展示面，在商铺场景下使用时，站在两个方向的通道位置都可以清晰看到层板上陈列的商品。装配结构采用无螺丝的快装形式，支撑柱与层板的卡扣连接不需要额外的安装工具，使用者只需要按照层板定位标记依次将层板卡入支撑柱的对应位置即可完成组装，拆卸时也只需要按压卡扣解锁就可以拆分所有构件，拆分后的构件为扁平的层板与细长的支撑柱，包装运输时可以大幅降低包装体积，减少物流运输过程中的空间占用。

　　在结构细节处理上，支撑柱与层板连接的卡扣位置做了加强筋设计，反复拆装也不会出现卡扣断裂的问题，层板边框的焊接位置做了打磨平滑处理，没有毛刺与焊渣残留，内嵌平板与边框的连接采用压合固定，不会出现平板松动脱落的问题。架体整体的竖向垂直度在设计时做了公差控制，组装完成后三根支撑柱的平行度误差控制在合理范围内，不会出现层板倾斜、架体晃动的问题，即使在层板单侧放置重物的情况下，三角支撑结构也能提供足够的抗倾覆力矩，不需要额外与墙体做锚固连接就可以保证使用稳定性。针对潮湿环境的使用需求，结构表面的涂层做了防锈处理，在卫浴、阳台这类湿度较高的区域使用时，也不会因为长期受潮出现涂层脱落、基材锈蚀的问题，日常清洁只需要用湿抹布擦拭层板表面即可，没有难以清理的卫生死角。
