欧规一体式带线手机充电适配器结构

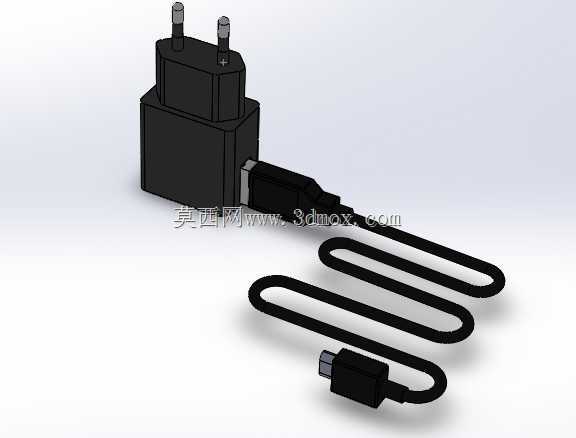

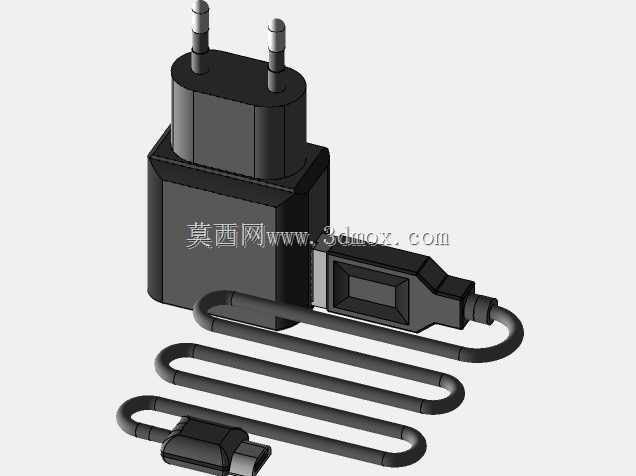

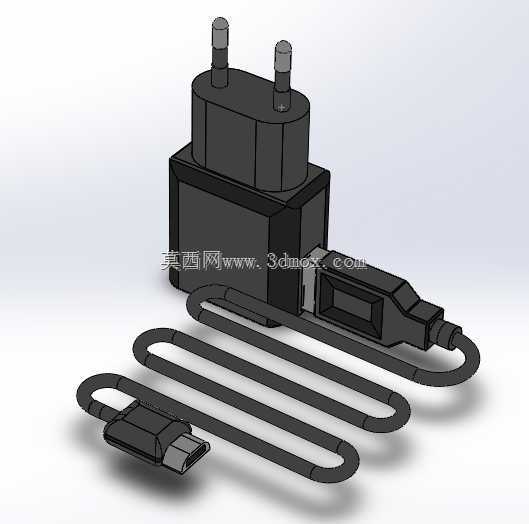

　　日常消费电子配套的充电类配件，是移动智能终端使用过程中不可或缺的供电转换部件，这款带线一体式欧规充电器的三维结构，完整还原了插脚主体、线缆、输出端接头的全部装配关系，可直接用于数码配件的结构验证、开模前的干涉检查以及配套产品的适配模拟。从实际应用场景来看，这类充电器主要面向欧盟地区市电标准的民用供电场景，适配墙装86型欧标插座的插合尺寸，插脚采用圆柱式设计，插合时的接触面积、插入力都经过结构匹配，避免长期插拔出现松脱、接触不良的问题，日常可给智能手机、小型数码外设、便携穿戴设备提供稳定的低压直流供电，输出端采用通用的Micro USB接口，可兼容早年大量采用该接口的移动设备，线缆与充电器主体采用一体化注塑成型设计，

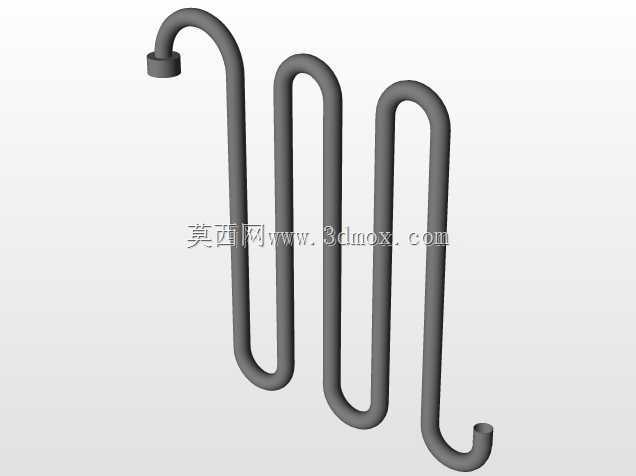

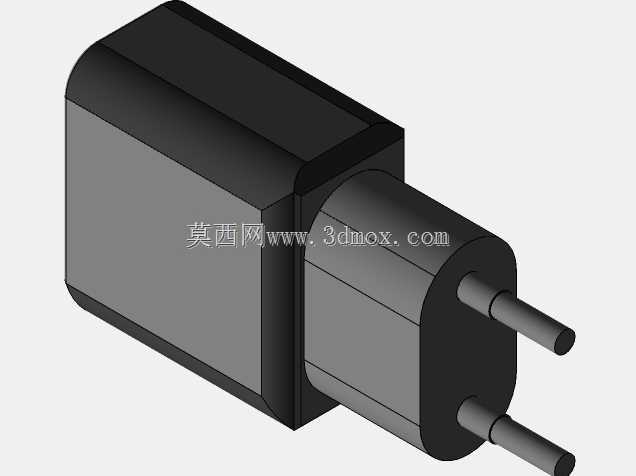

　　相比分体式可拆卸线缆的结构，减少了接口接触损耗，也避免了用户遗失充电线的问题，适合固定场景下的长期使用。从设计思路层面拆解，整个充电器分为插头腔体、内部PCB容纳空间、线缆出线防护、输出接头四个核心结构段，插头腔体采用圆角矩形的外观设计，边缘做R角过渡，既符合注塑成型的脱模要求，也能避免尖锐边角在使用过程中造成磕碰，插脚与腔体内部的固定结构做了加强筋设计，插脚根部嵌入腔体内部的深度满足安规要求，避免插拔过程中插脚出现歪斜、脱落的风险。线缆部分采用多段弯折的自然摆放形态建模，还原了常规PVC线材的柔性特征，线缆与充电器主体连接的位置做了锥形的应力释放结构，也就是常说的线尾SR，这个结构可以分散线材弯折时的应力，

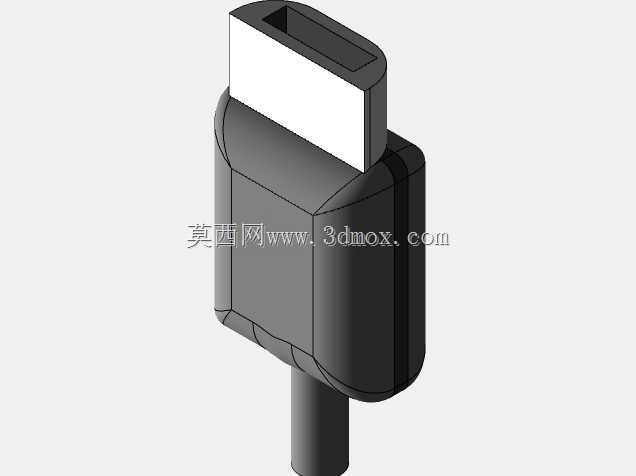

　　避免长期弯折导致线芯断裂，实际建模时这个位置的弧度、过渡尺寸都参考了量产产品的通用参数，保证结构合理性。输出端的接头部分完整还原了接头外壳、金属触片的外部轮廓，接头尾部同样做了应力释放设计，和线材平滑过渡，接头的外形尺寸匹配通用Micro USB接口的插拔空间，不会出现和设备接口周边结构干涉的问题。从安装边界和尺寸控制来看，插头主体的宽度、厚度都控制在常规墙插使用的合理范围内，不会遮挡相邻插座的插孔位置，插脚的中心距、伸出长度完全符合欧规插头的尺寸标准，插入插座后腔体与墙面的间隙控制在合理范围，不会出现插合不到位、松动掉落的问题。线缆的长度按照常规1米左右的民用常用规格做比例建模，线径匹配常规2A电流承载能力的线材尺寸，

　　既保证电流传输的载流要求，也兼顾线材的柔韧性，方便日常收纳弯折。整个结构的建模过程中，所有配合面都预留了注塑件的壁厚公差，腔体的上下盖合位置做了止口结构，方便后续超声焊接或者卡扣装配，内部的容纳空间可以放下常规的AC-DC转换电路板、整流元件、高压电容等元器件，空间利用率控制在合理范围，不会出现元器件挤压、装配间隙不足的问题。对于结构设计从业者来说，这个模型可以作为消费电子电源类产品的结构参考，尤其是插脚固定、线尾应力释放、腔体止口设计这些细节，都是同类产品设计中需要重点考量的结构点，建模时的曲面过渡、圆角处理也符合量产产品的外观工艺要求，没有出现尖锐棱角、壁厚不均等容易导致注塑缺陷的结构问题。在实际选型或者配套设计时，可直接参考该模型的外部轮廓做包装内衬的适配设计、插座周边的空间避让设计，也可以基于这个基础结构修改输出接口类型、调整腔体尺寸来适配不同功率的充电方案，比如更换为Type-C输出接口、加大内部空间容纳更高功率的变压器元件来实现快充功能，整体结构的模块化特征明显，各部分的拆分逻辑符合量产产品的装配流程，不需要做大幅的结构调整就可以衍生出不同规格的同类型产品。
