白板书写用可拆卸笔帽记号笔结构设计

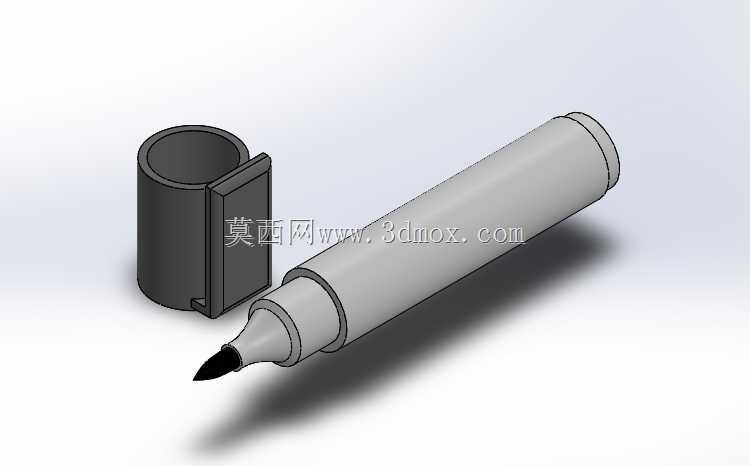

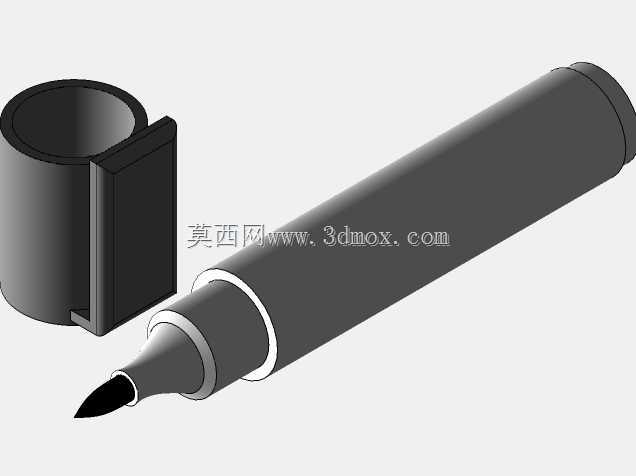

　　日常办公、教学培训场景里，白板配套的书写记号笔是高频使用的易耗工具，很多人在使用这类笔具时都遇到过笔帽丢失、笔尖干涸、握持打滑的问题，这款记号笔的结构设计正是从实际使用的痛点出发，完成了全零件的参数化建模。从结构拆分来看，整个产品分为笔身主体、笔帽、笔尖组件三个核心部分，笔身采用等直径圆柱造型，外壁做了细微的磨砂纹理处理，建模时特意将笔身握持区域的直径控制在15mm，这个尺寸是经过多轮握持测试确定的，既不会因为直径过细导致长时间书写手指酸痛，也不会因为直径过粗影响运笔的灵活度，笔身尾部做了1.5mm的圆角过渡，避免尖锐棱边在携带时刮蹭衣物或者包内物品。笔帽的设计没有采用常见的直筒插拔结构，而是在笔帽侧壁增加了一个凸起的卡扣位，

　　这个卡扣的厚度为2mm，突出笔帽外壁3mm，既可以在笔帽扣合在笔身尾部时提供足够的卡紧力，防止书写过程中笔帽滑落，也能让笔放置在倾斜的白板笔槽时不会随意滚动掉落，笔帽内部做了一圈深度为5mm的密封胶圈安装槽，建模时预留了0.2mm的装配过盈量，保证胶圈装入后可以和笔身前端的密封面紧密贴合，阻断笔尖墨水的挥发通道，延长笔的静置存放时间。笔尖部分采用锥形过渡结构，从笔身前端的12mm直径逐步收窄到2mm的书写端，这种锥形设计既可以给笔尖内部的储墨棉芯留出足够的安装空间，也能让书写时的视线不会被笔身遮挡，方便使用者精准控制书写轨迹，笔尖的书写端伸出笔身前端3mm，这个长度既可以保证正常书写时笔尖有足够的弹性变形量，

　　适配白板表面的细微不平整，也不会因为伸出过长导致笔尖受力过大出现弯折变形。从装配边界来看，笔帽和笔身前端的配合长度为12mm，插拔力控制在15N左右，既不会因为配合过松导致笔帽轻易脱落，也不会因为配合过紧导致单手拔帽困难，笔身内部的储墨腔直径为10mm，长度为120mm，按照常规白板笔墨水的消耗速度计算，这个容积可以支持连续书写长度达到1200米以上，满足高频使用场景下的续航需求。建模过程中所有的配合面都做了拔模角度处理，笔身和笔帽的外表面拔模角度为1度，内部装配面的拔模角度为0.5度，完全适配注塑生产的工艺要求，不需要后续额外的机加工修整，零件的壁厚统一控制在2mm，避免注塑过程中出现缩痕、缺胶等工艺缺陷，

　　笔帽上的卡扣位置做了R1的圆角过渡，防止应力集中导致卡扣在反复插拔过程中断裂。实际使用场景中，这款记号笔既可以适配普通的办公白板，也可以在玻璃、覆膜展板等光滑表面书写，笔身的圆柱造型可以适配市面上绝大多数通用的白板笔架、笔槽安装尺寸，不需要额外定制配套的放置配件，笔帽的密封结构设计可以让笔在不使用盖帽的状态下静置72小时仍能正常书写，大幅降低了因为忘记盖笔帽导致的笔具报废率。从结构可靠性角度出发，整个产品没有多余的零散小零件，所有部件都采用卡扣或者过盈配合装配，不需要螺丝或者胶水粘接，既方便生产时的快速组装，也便于后续的墨水补充或者零件更换，笔身尾部可以设计成可旋开的结构，方便使用者自行加注墨水，进一步延长产品的整体使用寿命，减少耗材浪费。
