轴系固有频率检测用旋转速度测试装置

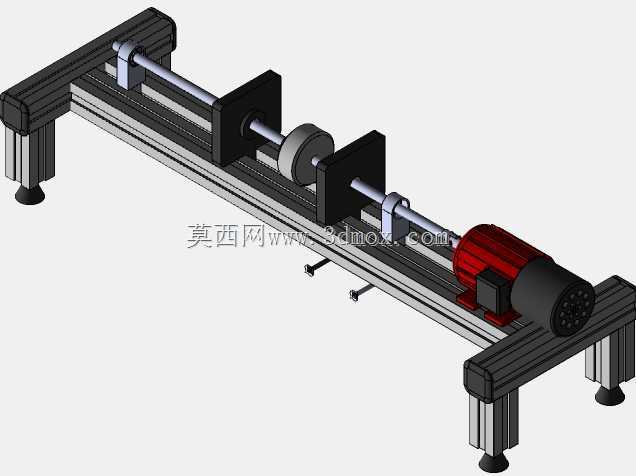

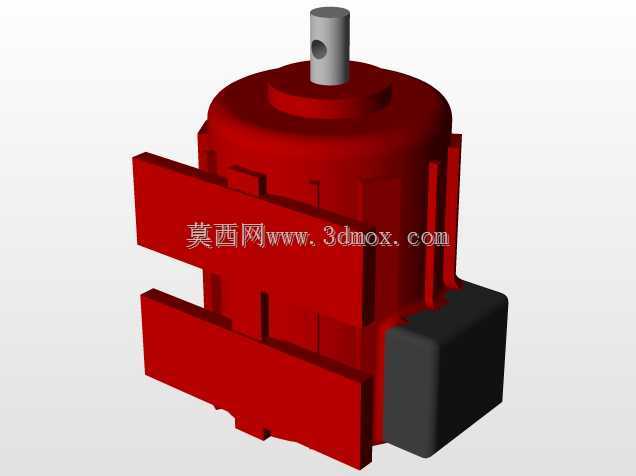

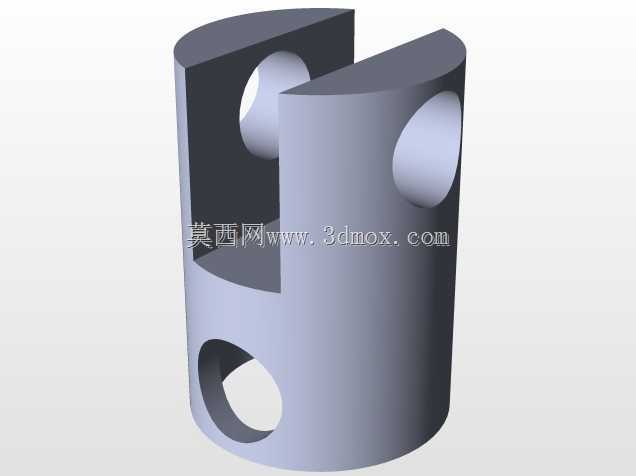

　　在旋转机械的研发、质检与运维环节，轴类部件的固有频率参数是判定其运行稳定性、规避共振风险的核心指标，这套旋转速度测试装置正是针对该类测试需求搭建的专用实验工装，可覆盖从实验室原理验证到小批量零部件抽检的多场景使用需求。整套装置采用铝型材搭建基础承载框架，型材的槽道结构可灵活调整各功能组件的安装位置，适配不同长度、不同轴径的被测轴件测试需求，框架底部配置可调式支撑脚，可在不平整的实验台面上完成水平校准，避免安装倾斜带来的轴系附加弯矩，影响测试数据的准确性。动力端采用卧式安装的驱动单元，通过联轴器与被测轴系实现柔性连接，可减少驱动端自身振动向测试段的传递，保证转速输入的平稳性；被测轴段的安装位预留了多组固定压板的安装槽，

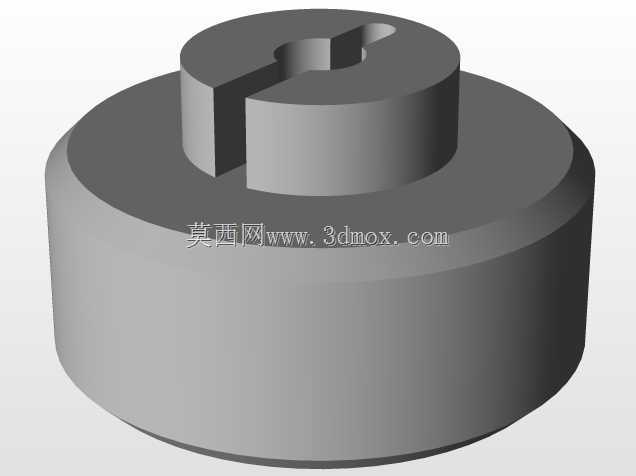

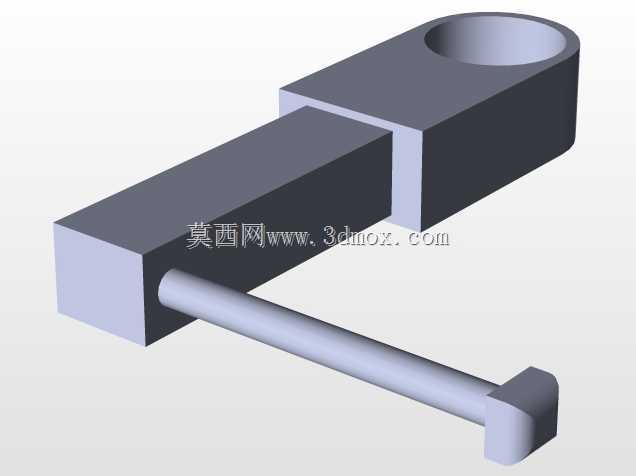

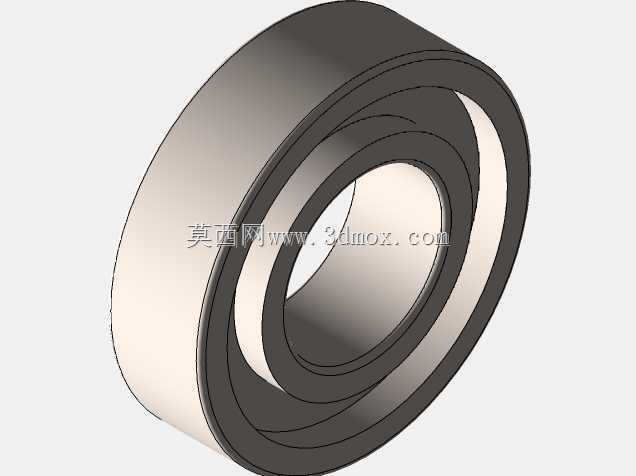

　　可根据测试需求加装不同质量的模拟轮盘，复现实际工况中轴系带载的转动惯量状态，测试段两端的支撑座可沿型材导轨滑动调整跨距，匹配不同长度被测轴的支撑点位，支撑座内部配置适配不同轴径的轴承安装位，可快速更换轴承套来适配直径10mm至50mm区间的各类被测轴件。装置的转速检测模块采用非接触式采集方案，检测探头可通过支架灵活调整安装位置，对准被测轴上的反光标记位即可实时采集轴的实时旋转转速，采集的数据可同步传输至后端分析单元，通过转速波动与轴系振动的对应关系换算得到轴的固有频率参数，相比传统的敲击法测固有频率，这套装置可在轴系实际旋转状态下完成动态参数采集，数据更贴近设备实际运行的真实工况。从安装边界来看，整套装置的总长控制在1.2米以内，

　　宽度0.4米，高度0.35米，占用实验台面空间较小，无需额外做地基固定，放置在常规的工业实验工作台上即可开展测试，框架侧边预留了传感器走线槽，可将转速、振动等采集线路规整收纳，避免转动部件剐蹭线路带来的安全隐患。在实际使用过程中，操作人员可先根据被测轴的长度调整两端支撑座的位置并锁紧，将被测轴装入支撑轴承后连接动力端联轴器，再根据测试需要在轴上固定对应质量的模拟负载轮盘，调整转速检测探头的位置对准标记点，启动驱动单元后逐步提升转速，同步采集转速数据与轴系振动信号，当转速提升至轴系临界转速区间时，振动幅值会出现明显跃升，此时对应的转速参数即可换算得到轴的一阶固有频率，整个测试流程无需复杂的工装拆装，

　　单组工件的测试准备时间可控制在15分钟以内，大幅提升轴类部件固有频率的测试效率。这套装置的设计没有采用复杂的一体化铸造机身，而是选用标准铝型材拼装的方案，一方面是降低加工制造成本，另一方面是给后续的功能扩展预留了足够的调整空间，后续如果需要增加扭矩检测、轴向力加载等功能，只需要在型材框架上加装对应的功能模块即可，无需重新加工整体机身，适配实验室阶段测试需求不断迭代的使用特点。装置的所有转动部件均设置在框架的内侧区域，外侧无突出的旋转结构，测试过程中可避免操作人员衣物被卷入的风险，驱动端的供电与控制模块集成在框架端部的安装位上，走线短且规整，减少线路干扰对测试数据的影响。对于从事旋转机械轴系设计的工程师而言，这套装置可在设计阶段快速完成不同轴径、不同跨距、不同负载下的轴系固有频率验证，提前发现设计中存在的共振风险点，避免后期样机试制完成后才发现参数问题带来的改模成本；在零部件入厂质检环节，这套装置也可快速完成来料轴件的动态参数抽检，判定工件的加工精度、热处理状态是否满足设计的动态性能要求，相比送第三方检测机构测试，大幅缩短检测周期，降低检测成本。
