欧规插脚一体式便携手机充电器结构设计

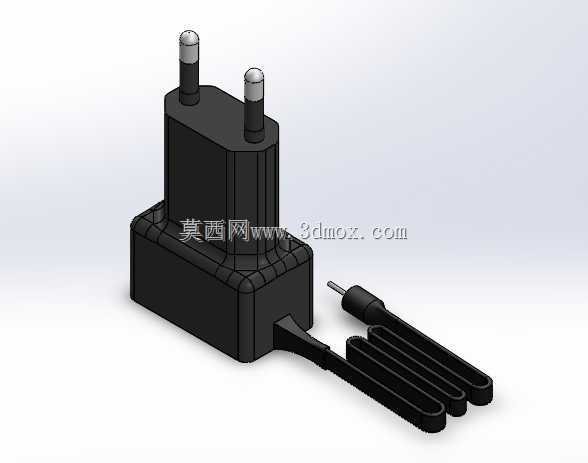

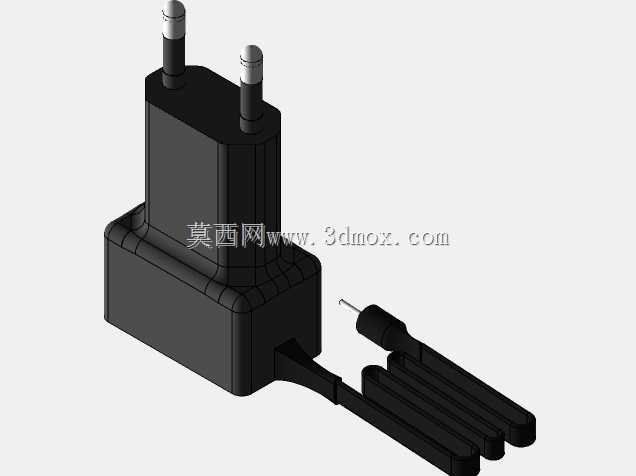

　　日常消费电子配套的充电类配件，是目前民用电子领域出货量极大的结构品类，这款欧规插脚的一体式充电器，主要面向欧盟区域民用供电场景设计，适配220-240V交流市电输入，为智能手机、小型数码外设提供稳定的低压直流供电输出。从结构落地的角度看，这款产品采用插脚与主体硬连接的一体式壳体布局，没有做插脚折叠结构，整体壳体分为上下两个注塑扣合件，壳体边角全部做R2-R3的圆角过渡，既避免注塑件尖角处的应力集中问题，也能减少日常插拔使用时的磕碰划伤风险，插脚位置直接在壳体上做定位凸台，保证两个圆柱插脚的中心距严格符合欧规EN50075标准的4.0mm要求，插脚突出壳体的长度控制在19mm，插入墙面插座后不会出现壳体歪斜、接触不良的问题。

　　不同于常见的分离式线材设计，这款充电器把输出线材直接集成在壳体下端，线材末端做了三折的收纳造型，日常携带时可以把线材顺着壳体侧面的线槽卡合固定，不会出现线材缠绕、拉扯接口的问题，线材出线位置做了锥形的应力释放结构，能承受至少5000次的弯折测试，避免出线位置铜丝断裂导致的接触失效。壳体内部的空间布局上，高压侧的整流元件、滤波电容紧贴壳体内壁布置，利用塑料壳体的接触面辅助散热，低压侧的输出端子与线材焊接位置做了绝缘护套包裹，满足安规要求的电气间隙距离，高低压区域之间用绝缘挡片做物理隔离，避免高压串入低压侧引发安全隐患。

　　从实际使用场景出发，这款充电器的整体外轮廓尺寸控制在42mm36mm28mm的区间，不会出现插入墙面插座后遮挡相邻插座位的问题，壳体表面做细晒纹处理，日常使用时不容易残留指纹和划痕，插脚采用铜包钢的材质，表面镀镍处理，既保证足够的插拔强度，也能避免长期使用后插脚氧化导致的接触电阻变大、充电发热的问题。设计过程中需要重点匹配的安装边界，除了插脚与墙面插座的配合尺寸，还要考虑内部PCB板的定位槽尺寸，PCB板与壳体内壁的间隙控制在0.3mm，通过壳体上的定位柱直接卡合固定，不需要额外打螺丝固定，减少装配工序的同时也能降低整体物料成本。

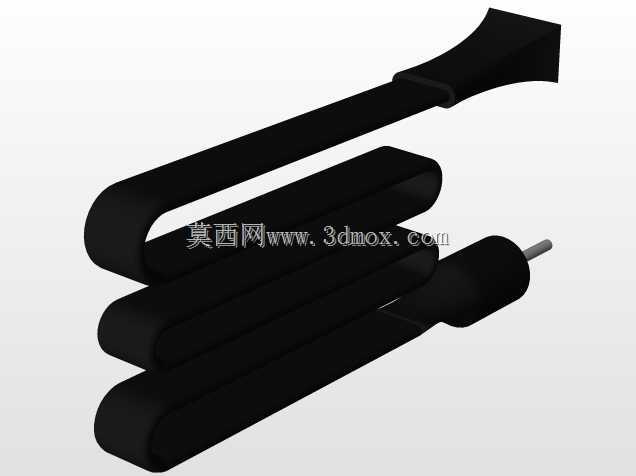

　　线材部分的收纳结构是这款设计的差异化点，三折的线材长度展开后约30cm，足够满足充电器插在墙面插座上、手机放在旁边台面的使用距离，折叠后线材整体贴合壳体侧面，整体携带时的厚度不会额外增加太多，适合放在随身小包、口袋里外出携带。壳体的合模线位置布置在侧面居中位置，注塑生产时不会在外观面留下明显的合模痕迹，上下壳的扣合量设计为0.8mm，扣合后接缝间隙控制在0.1mm以内，既满足装配的便利性，也能避免日常使用时壳体意外开裂。在结构验证阶段，需要重点测试插脚的推力强度、线材的拉拔力、壳体的跌落性能，按照消费电子充电器的通用测试标准，1米高度自由跌落到水泥地面后，壳体不能开裂、插脚不能出现明显变形，通电后功能保持正常，才能满足量产落地的要求。
